轻钢结构房屋施工简介第一部分：轻钢结构别墅地基如何打？

建筑迷特别国庆专题，轻钢别墅施工手册。 非常感谢鼎荣家族的柯弟兄提供了如此宝贵的资料。 之前我们已经发过了，这次国庆期间再发一次。 回顾过去并学习新的。 对于新手来说，通过手册钢结构别墅施工图，可以对轻钢别墅的施工流程有一个基本的了解。

同时欢迎大家到房屋建筑爱好者论坛查看完整教程

同时也欢迎您加入建筑爱好者轻钢别墅QQ交流群讨论263219593

各位盖房迷朋友们大家好，很高兴有一个和各位盖房迷交流互动的平台。 以后我会整理并向大家展示从地基施工开始的整个房屋建造过程。 同时，您还有什么疑问吗？ 有问题也欢迎在我之前发的轻钢技术问答帖子里提出，地址为

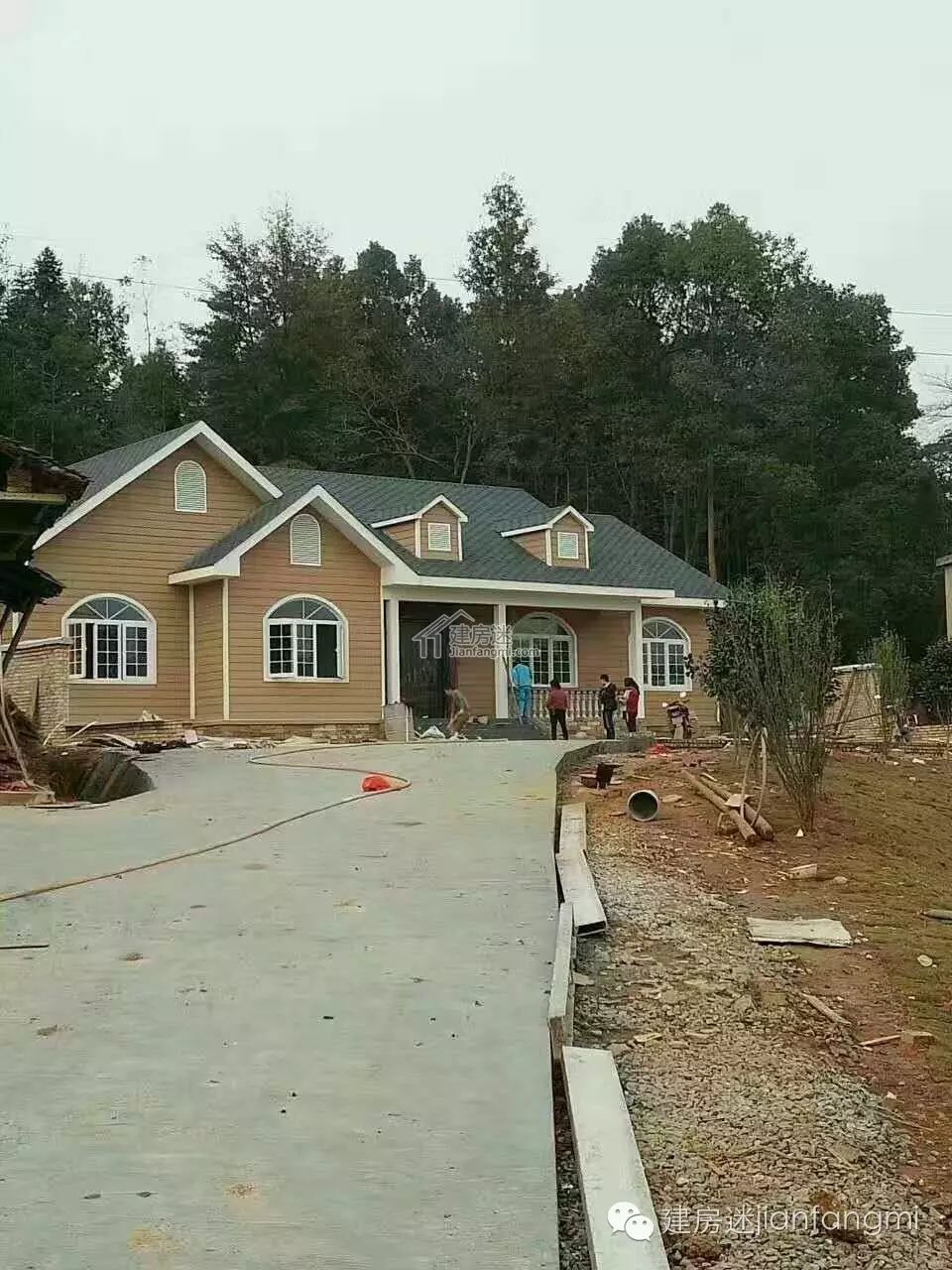

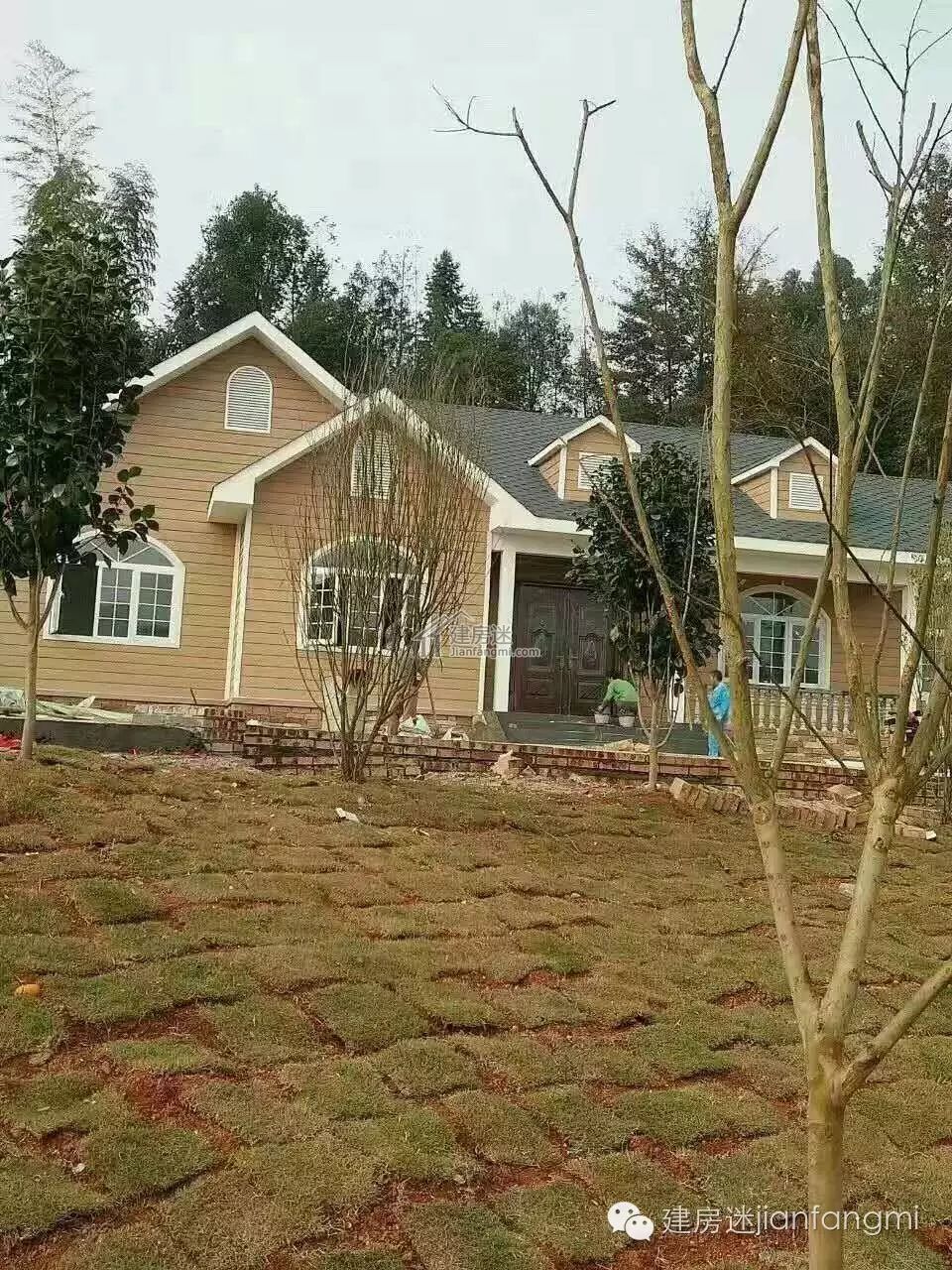

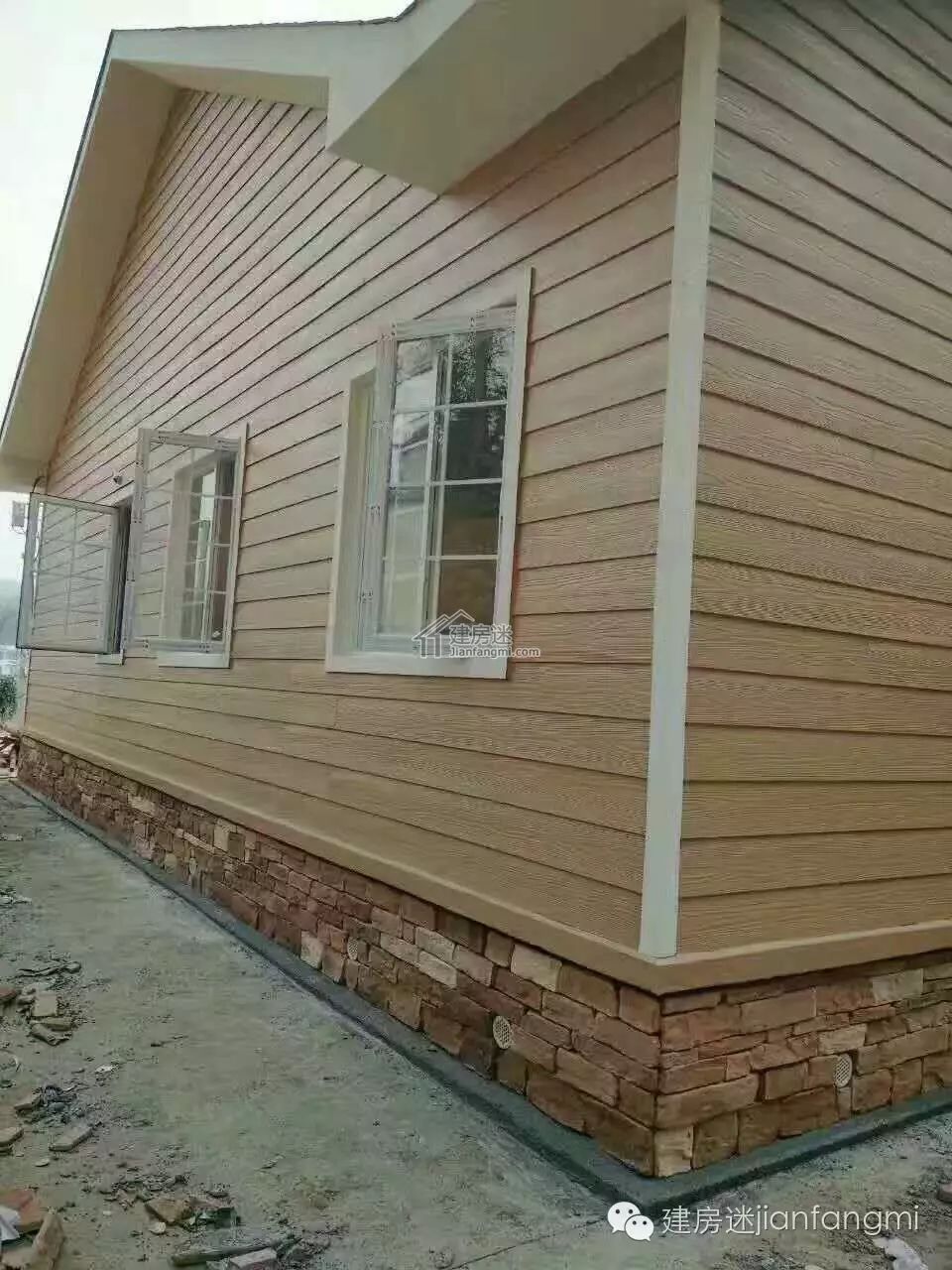

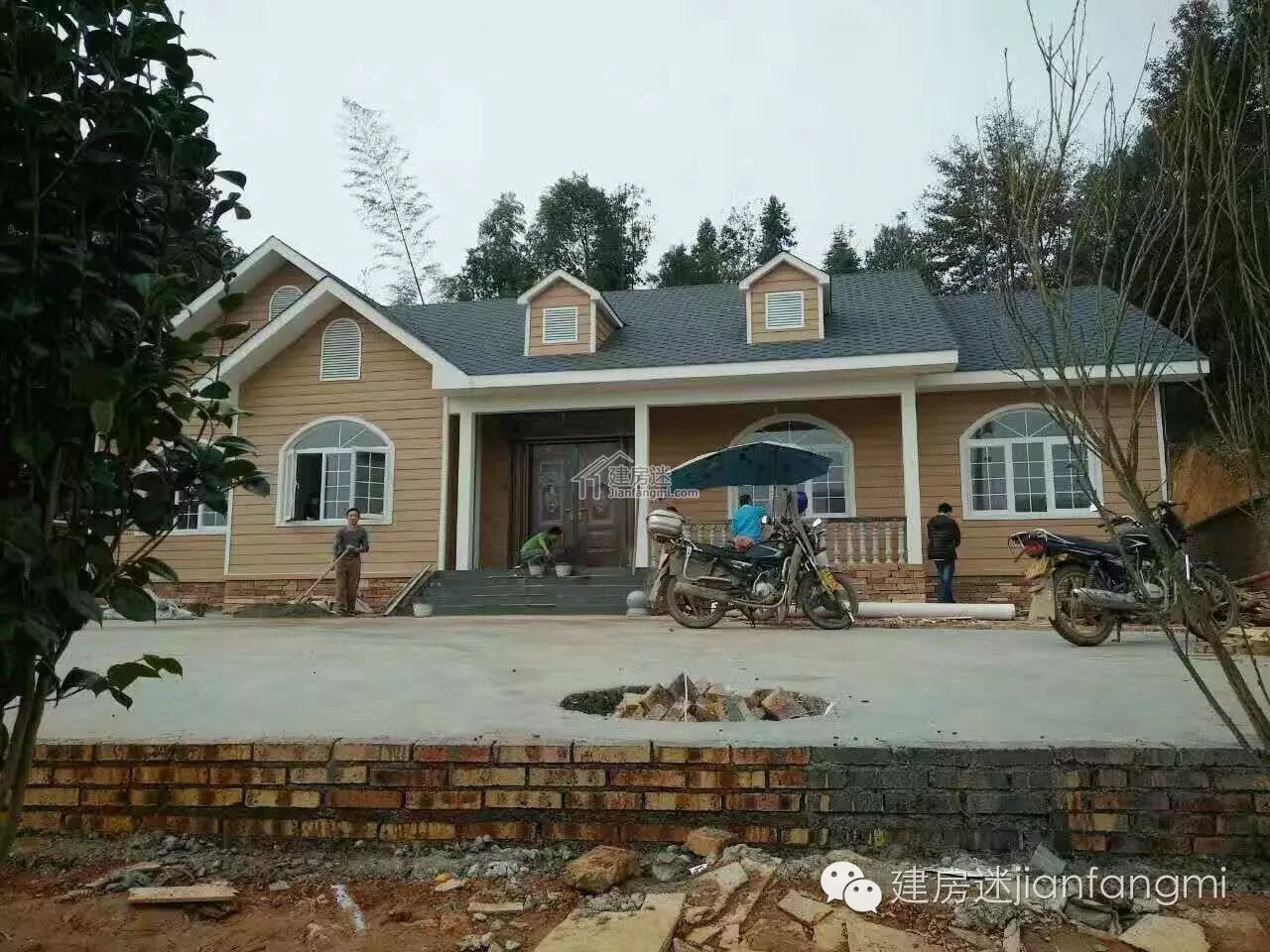

这个项目刚刚完成，大家可以先浏览一下：

接下来详细说一下基础施工的主要步骤：

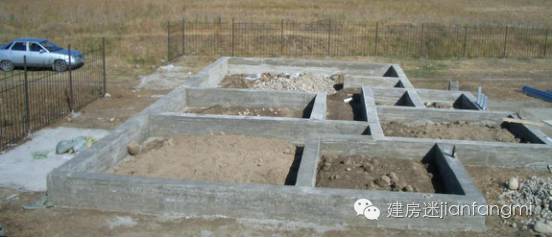

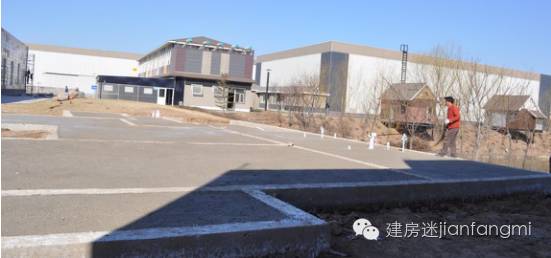

（上图为轻钢结构别墅条形基础成型后的样子）

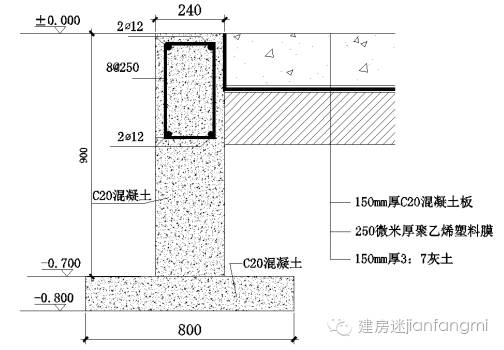

（轻钢结构别墅基础条形基础常规尺寸）

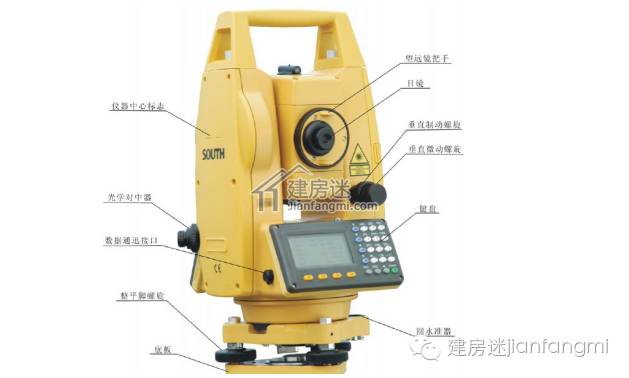

（测量房屋坐标点定位的全站仪）

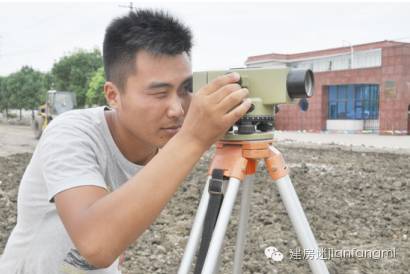

（液位测量钢结构别墅施工图，俗称液位测量）

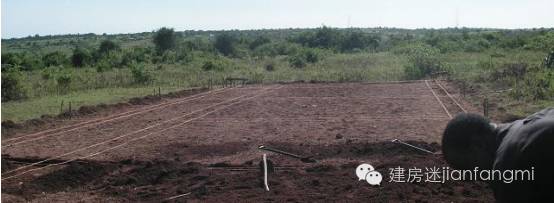

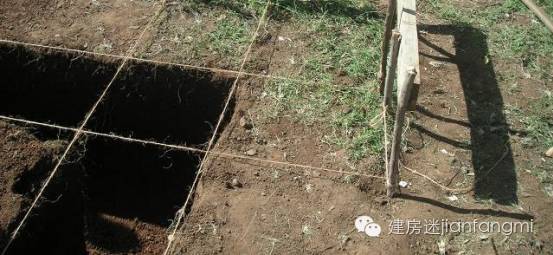

轻钢结构别墅基础施工第一步：基坑开挖前布线布线

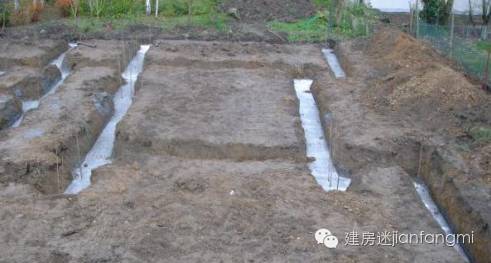

轻钢结构别墅基础施工第二步：基坑开挖图

轻钢结构别墅基础施工第三步：垫层浇筑及养护

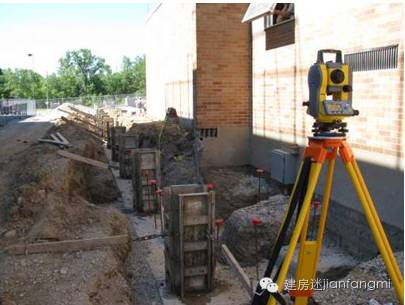

（轻钢结构别墅基础施工第四步：用全站仪重新定位放线）

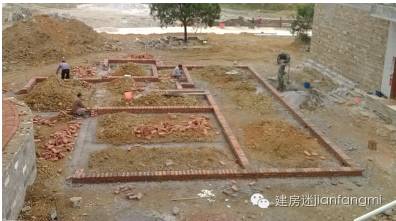

（轻钢结构别墅基础施工第五步：红砖砌体施工）

（轻钢结构别墅基础施工第六步：第三基坑定位与布置）

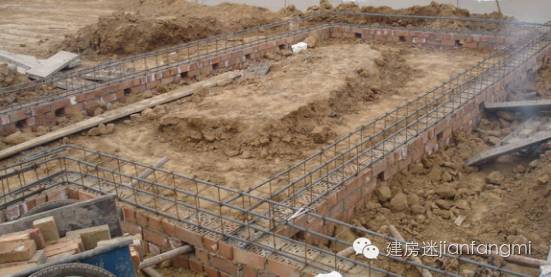

（轻钢结构别墅基础施工第七步：钢筋施工完成）

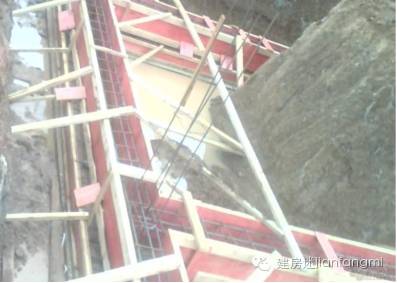

（轻钢结构别墅基础施工第八步：木模板施工图）

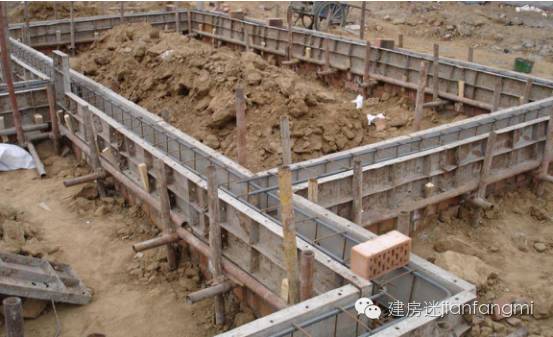

（轻钢结构别墅基础施工第九步：钢模板施工图）

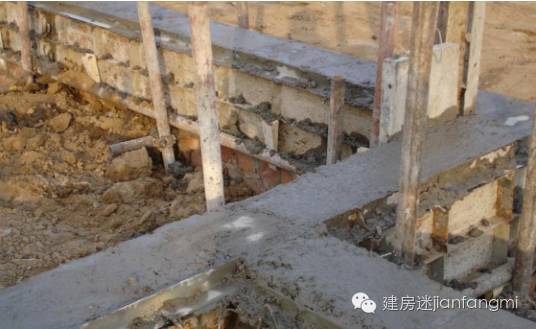

（轻钢结构别墅基础施工第十步：基础混凝土浇筑完毕）

（轻钢结构别墅基础施工第十一步：基础拆模后整体图）

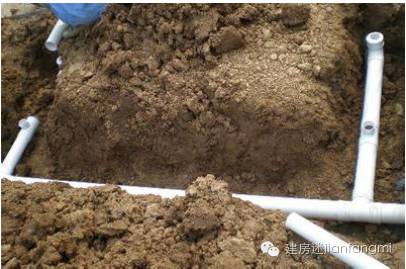

（轻钢结构别墅基础施工第十二步：预埋水电管）

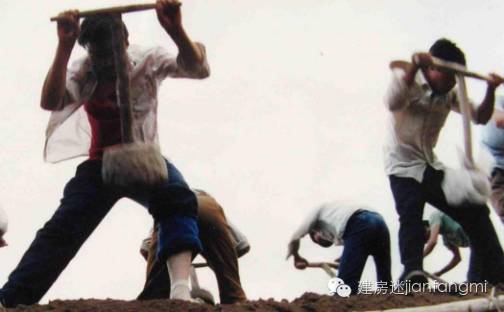

（轻钢结构别墅基础施工第十三步：回填土人工压实）

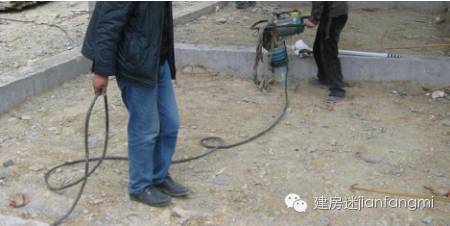

（轻钢结构别墅基础施工第十四步：回填土手持式捣固机施工图）

（回填土压实后，铺一层250微米聚乙烯塑料薄膜作为防潮层，图片没找到，抱歉）

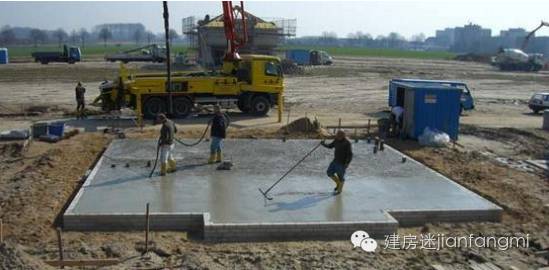

（轻钢结构别墅基础施工第十六步：室内地面浇筑施工）

（室内地面施工完成后，即可进行墙面组装）

（室内地板剖面图）
