造成模板支撑事故的原因有哪些？ 模板荷载如何计算？

1、模板支撑事故的原因

分析近年来模板支架发生事故的主要原因：

1、监管力度不够；

2、模板、脚手架未经设计计算，支撑系统强度不足、稳定性差； 梁、板支撑系统立杆变形过大，顶进强度不够，紧固件抗滑移不符合要求（材料强度不够）；

3、施工过程中未按照规范、方案要求进行安装；

4、由于材料不合格、施工时随意拆卸杆架造成的。

南京电视台大型演播室模板支撑整体倒塌技术原因分析

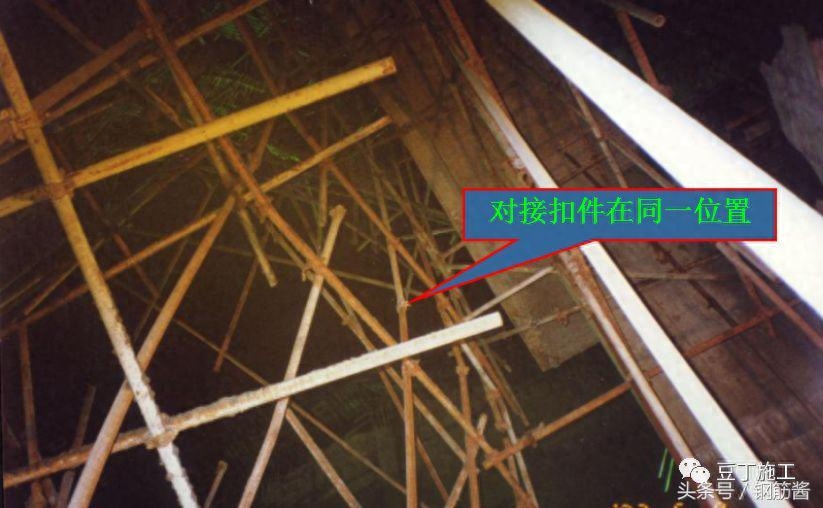

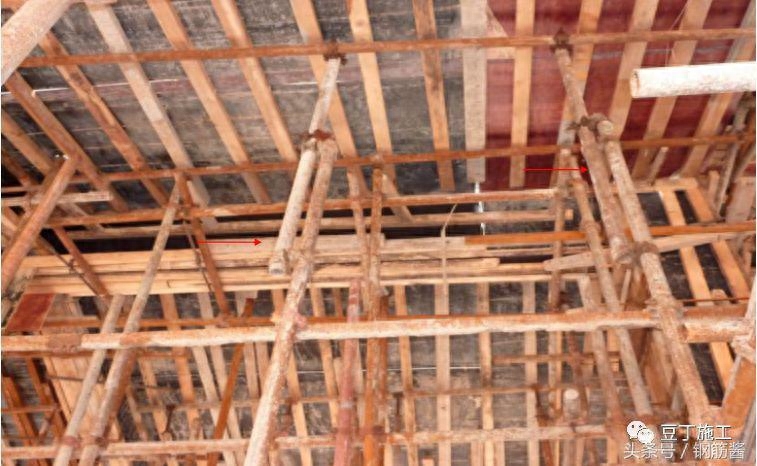

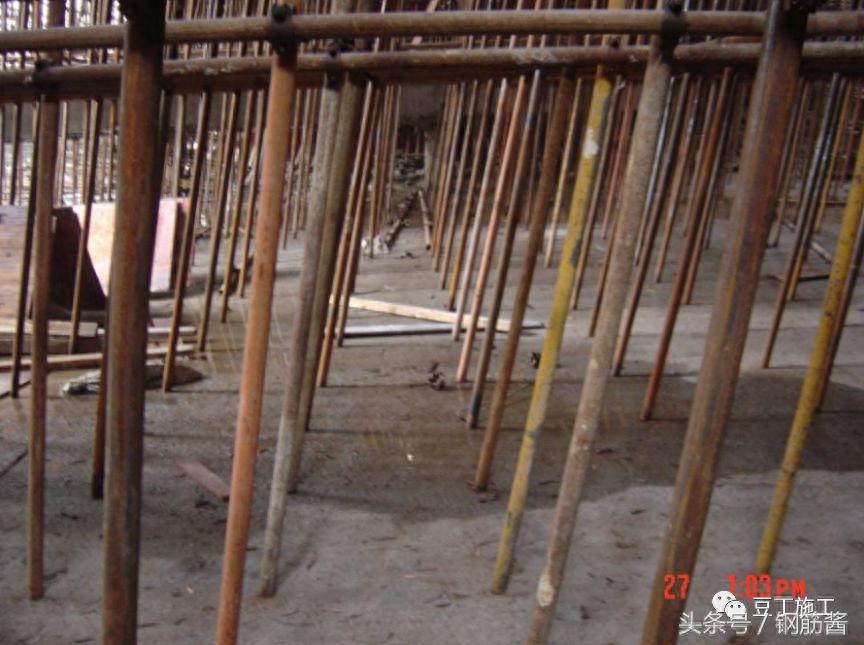

事故发生后，检查钢管支架剩余的杆子。 连续的四个钢管接头高度相同。

货架底部与周围支撑之间的水平连接杆很少，垂直杆的横向约束力很弱。 免费下载施工技术资料。

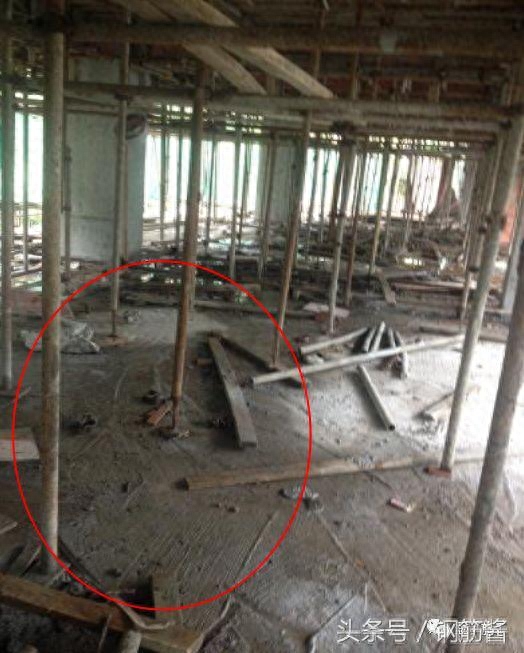

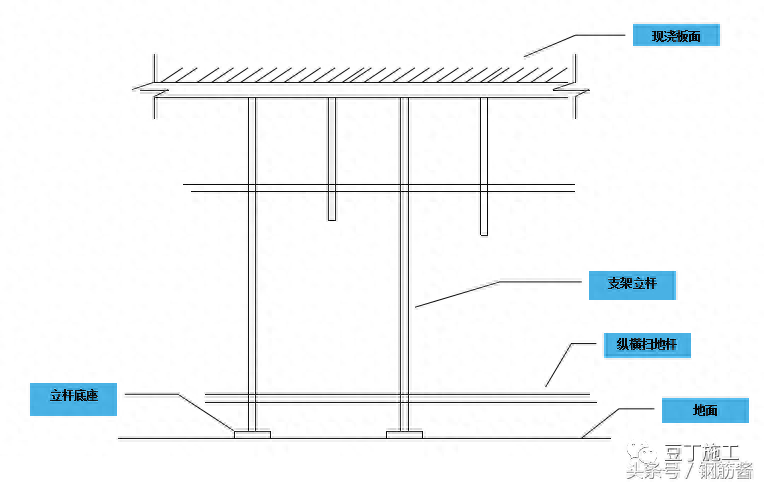

没有扫杆，千斤顶设置不一致。

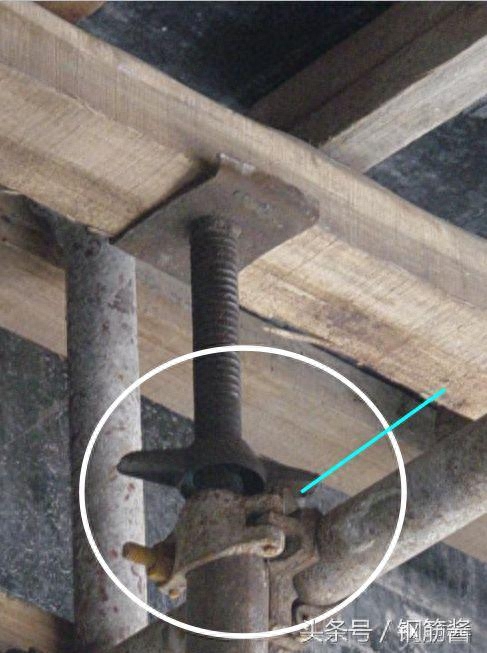

保留长度太短

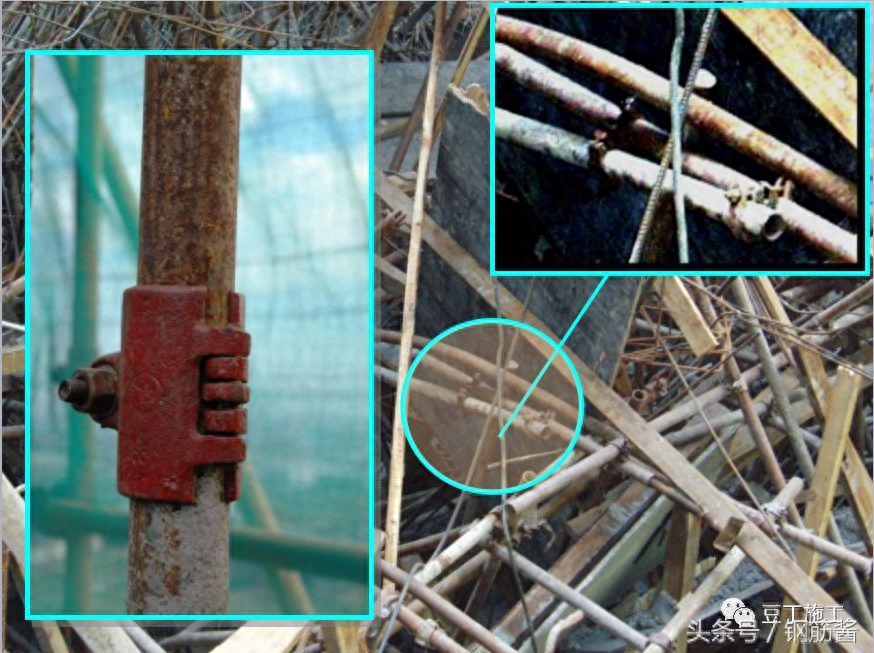

端部紧固件盖边缘至杆端距离太小

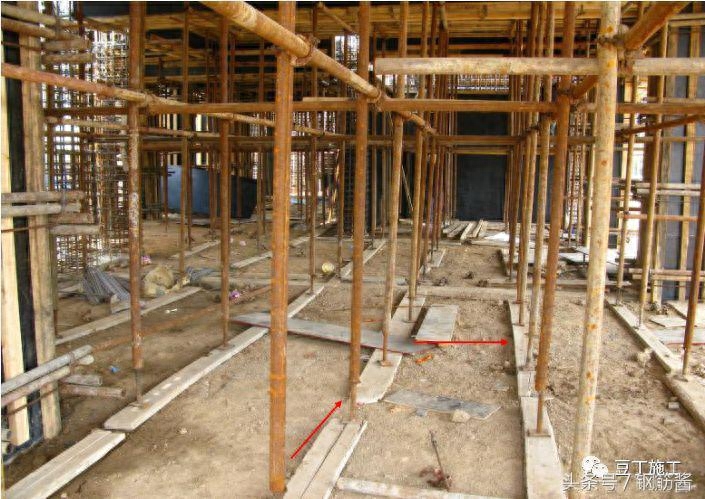

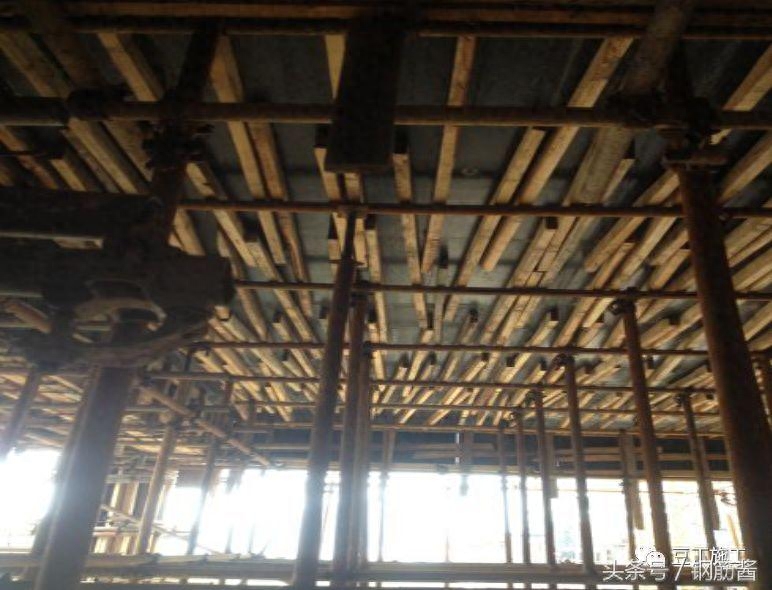

没有纵横扫杆，U型支撑大多反向使用。

钢管立杆上段与下端横杆连接，不是从下到上。

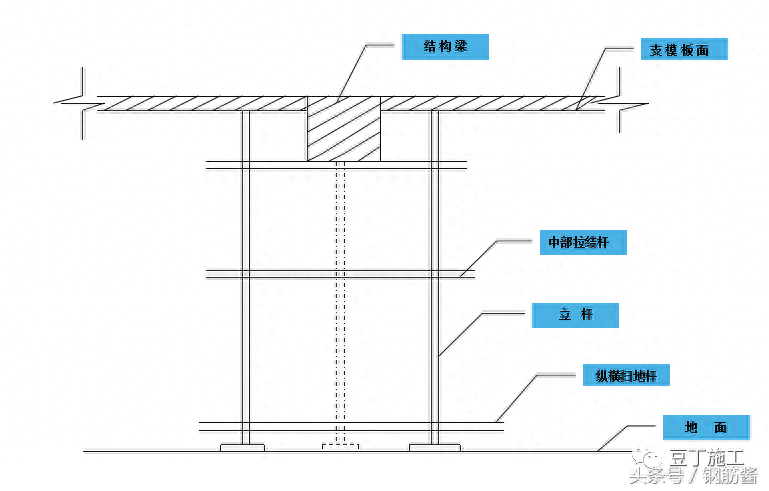

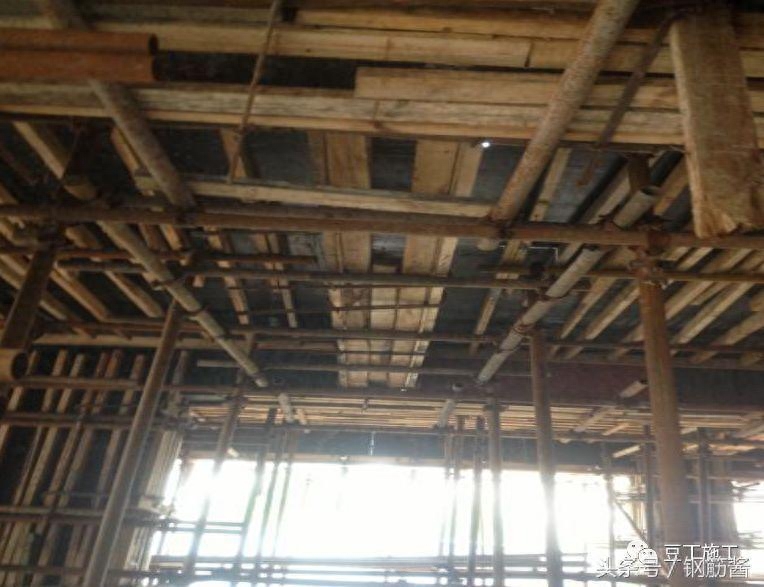

全长布置使上部施工荷载作用在水平构件上。

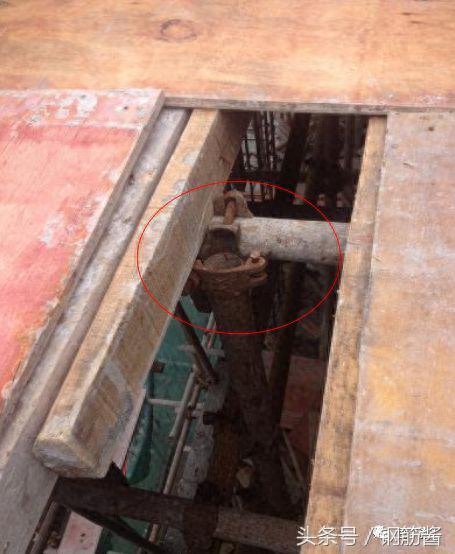

通过紧固件传递上部施工荷载的立杆的常见形式 (1)

通过紧固件传递上部施工荷载的垂直杆的常见形式 (2)

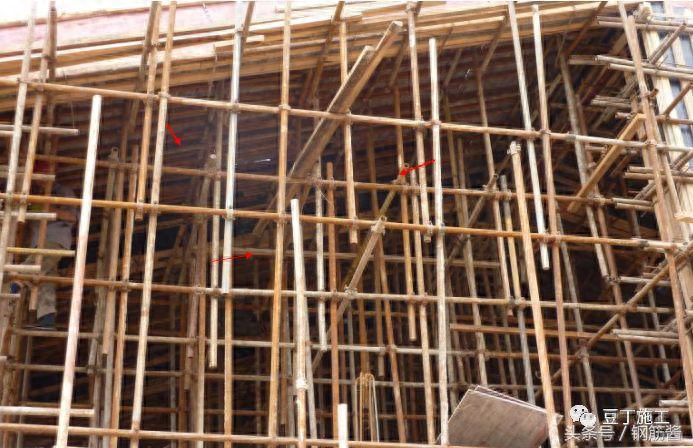

极点违规重叠且不同步

2、模板具体设计计算

指示：

1、《建筑施工模板安全技术规范》JGJ162-2008没有对墙模板、柱模板、梁边模板提出详细的计算要求。 然而，在施工过程中pkpm钢结构，我们经常会遇到墙柱构件模板膨胀、模板跑偏的情况。 否则变形过大影响使用可能会发生事故。 因此，我们有必要对厚大墙、柱、梁侧模板进行强度和变形计算。

2、《规范》规定了模板支撑立杆的稳定性计算，要求梁、板支撑系统校核横杆的强度、变形和紧固件的抗滑移是否符合设计要求; 检查梁、板模板支撑立杆的稳定性。

3、计算时，根据不同材料，结合相关规范（如木结构、钢结构等），采用力学模型和传力方法进行计算。

(1)载荷的确定

1、模板支撑架荷载

（1）荷载分类：作用在模板支撑上的荷载可分为永久荷载（恒荷载）和变动荷载（活荷载）。

永久载荷（恒载荷）可分为：a． 模板及支架自重G1k，包括模板、木方、纵向单杠、横向单杠、立筋、剪刀撑、横向斜撑及紧固件的自重； b. 新浇混凝土自重为G2k； C。 钢筋自重为G3k。 （荷载标准值见规范4.1.1及附录B）

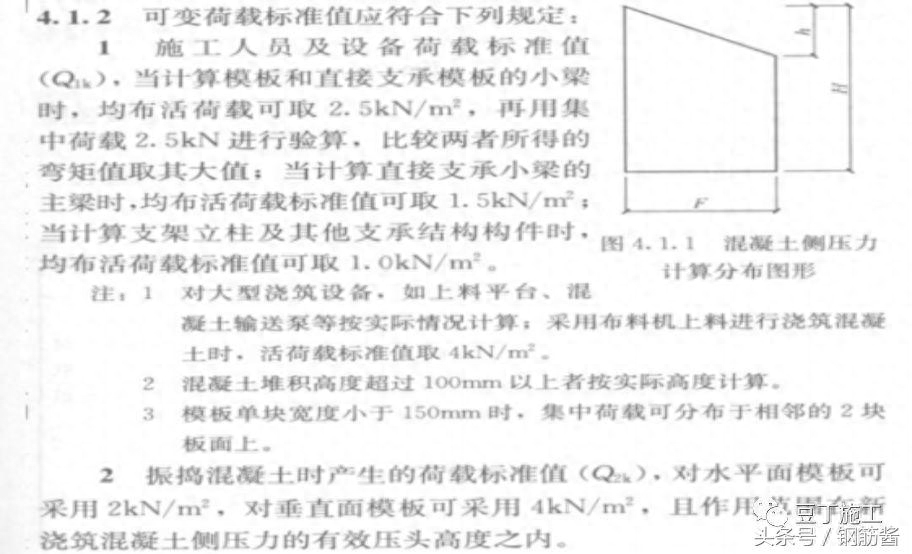

变动荷载（活荷载Q）可分为：a． 施工荷载Q1kpkpm钢结构，包括工作层人员、设备、材料的自重； b. 倾卸Q3k和振动混凝土荷载Q2k，具体值可参考模板规范.2的4.1； C。 风荷载（按荷载规范取值，基本风压n=10年，风振系数为1）。

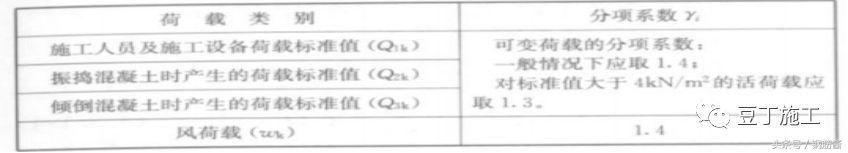

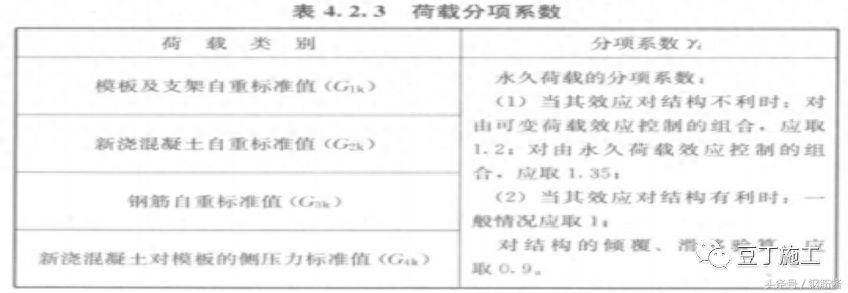

(2)荷载成分系数

(3)荷载组合效应

2、新浇混凝土侧压力G4k标准值的计算按下列公式计算

新浇混凝土侧压力的计算公式为下式中较小的值：

其中——混凝土的重力密度；

t——新浇混凝土初凝时间，缺乏数据时取200/(T+15)；

T——混凝土的成型温度；

V——混凝土浇筑速度m/h； （垂直的）

H——混凝土侧压计算位置至新浇混凝土顶面的总高度；

1——外加剂影响的修正系数，无外加剂时1.0； 1.2 与具有缓凝作用的外加剂；

2——混凝土坍落度影响的修正系数。 坍落度值按规范确定。 大于160时为1.2。点击此处免费下载施工技术资料

F——模板上新浇混凝土侧压力计算标准值。

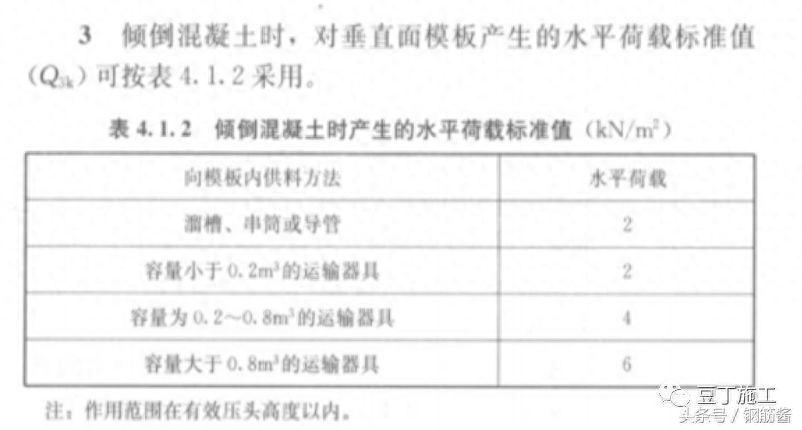

3、浇筑混凝土时产生的荷载：

4、爬升模板结构的设计荷载值及组合应符合有关规定。 详见JGJ 162-2008规范第4.3.3条和第4.3.4条的详细规定。

5、模板、支架变形值规定：

规范4.4.1规定，校核模板、支架刚度时，其最大变形值不应超过下列允许值：

①. 结构面有外漏的模板，模板构件的计算跨度应为1/400；

②. 隐藏于结构面的模板，模板构件的计算跨度应为1/250；

③. 支架的压缩变形或弹性挠度为相应结构计算跨度的1/1000。

(2)设计依据及计算内容

1、主要依据《木结构设计规范》（GB5005-2003）和《钢结构设计规范》（GB50017-2003）。 计算内容：

计算木板的强度、抗剪力和挠度； 计算面板的强度、抗剪强度和挠度

计算柱箍筋BH方向的强度和挠度； 计算BH方向拉力螺栓；

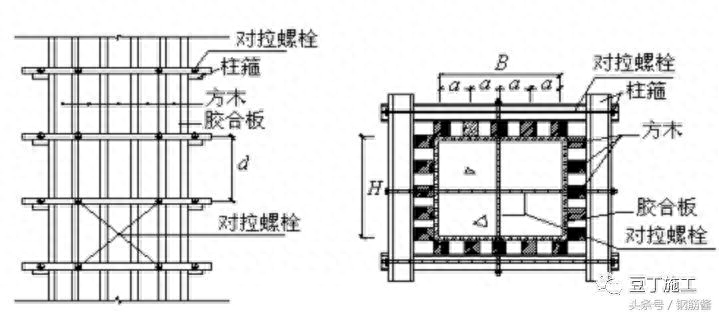

2、柱模板荷载的确定：根据表4.3.2中第3项、第4项的规定，柱模板计算时，根据柱截面尺寸确定荷载考虑。

立柱边长≤300mm。 主要考虑的是：强度校核主要考虑新浇混凝土的侧压力和振捣混凝土时产生的荷载； 挠度校核仅考虑新浇混凝土的侧压力。 （振动荷载水平模板为2.0kN/m2；垂直（垂直）模板为4.0kN/m2）

如果柱边长>300mm，主要考虑的是： 强度校核主要考虑新浇混凝土的侧压力和浇筑混凝土时产生的荷载； 挠度校核仅考虑新浇混凝土的侧压力。

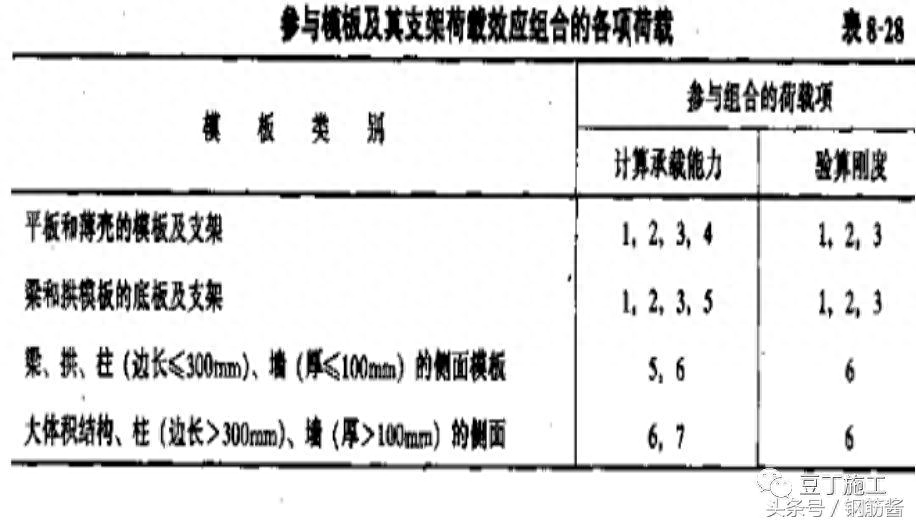

表4.3.2 模板及其支架荷载效应组合的各种荷载

注：挠度校核应采用标准载荷值； 计算承载力时应采用荷载设计值。

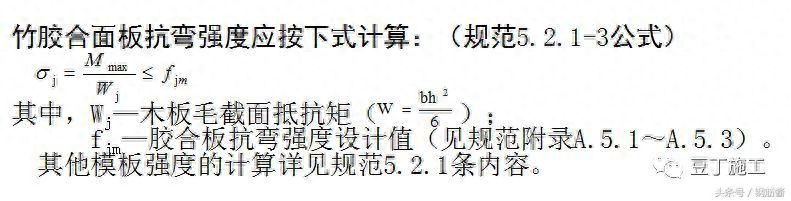

3、假设模板为竹胶合板； 面板厚度（mm）：18.00； 面板弹性模量：9500N/mm2，面板抗弯强度设计值fc=13.00N/mm2； 面板抗剪强度设计值1.50N/mm2；

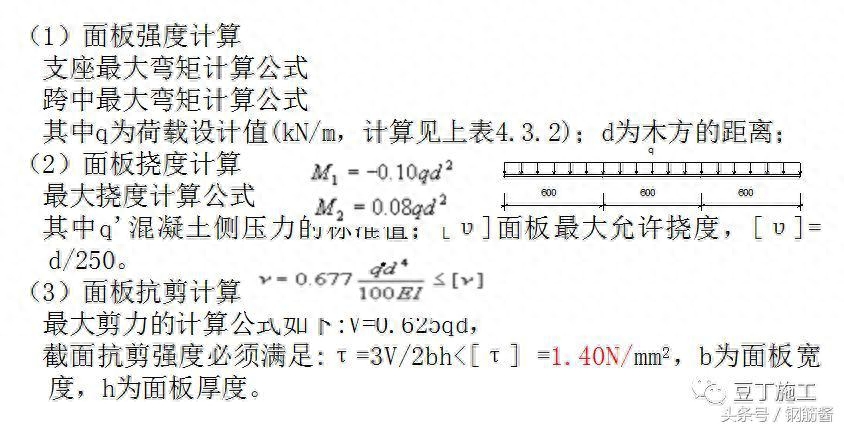

面板直接承受模板传递的荷载（受弯构件，按简支梁或连续梁计算），计算公式如下（三跨，公式可参见施工计算手册）：

4、模板结构构件中的竖向波纹（小波纹）为受弯构件，按连续梁计算。 假设竖梁有三跨，查《建筑施工计算手册》计算计算公式。 或按本规范第5.2.2条及附录C查表计算。

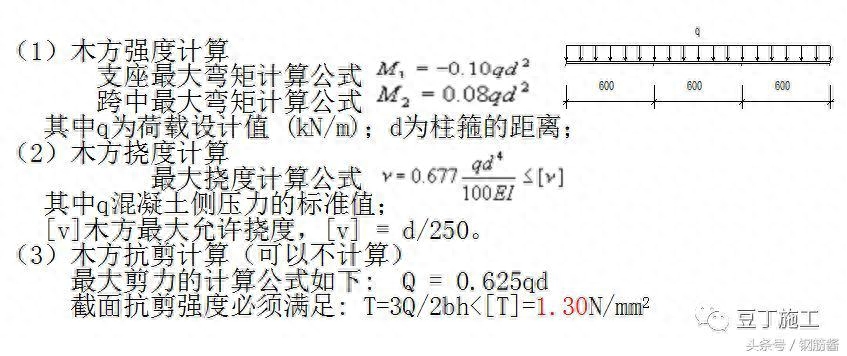

5、木材直接承受面板传递的荷载，计算如下（三跨）

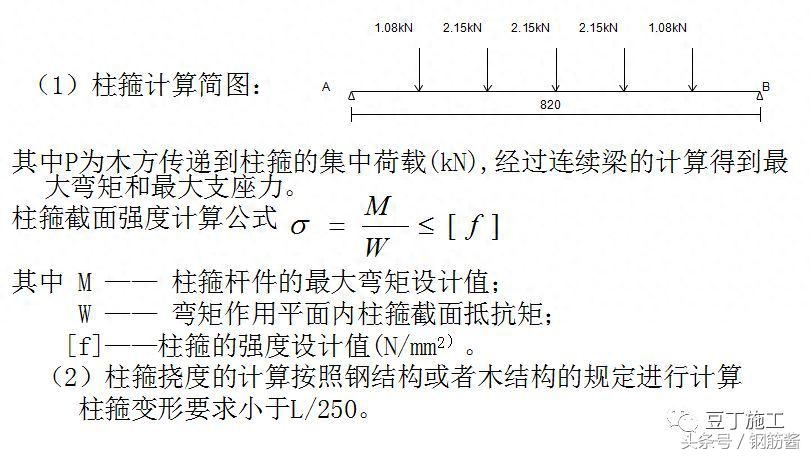

6、柱箍计算

7、拉力螺栓的计算

计算公式：N
