环氧富锌底漆如何使用

环氧富锌底漆主要用于钢结构的防腐涂装，起到优良的防护作用。 环氧富锌底漆的施工质量决定防腐质量。 那么富锌底漆应该如何涂抹呢？

施工前应将主漆与固化剂按7：1的比例混合钢结构防腐涂料涂装前，加入稀释剂，用电动搅拌工具搅拌均匀，静置15-30分钟使其成熟钢结构防腐涂料涂装前，使涂料充分融合。 施工双组份涂料时，应注意适用期。 环氧富锌底漆一般需要4-6小时左右。 油漆应在这段时间内涂刷，以免凝固而无法使用。

钢材表面的锈迹、氧化皮、油污等必须清除，并进行喷砂或喷丸处理。 除锈等级达到瑞典除锈Sa2.5标准，表面粗糙度达到30-70μm。 表面处理完成后4小时内应涂漆，防止金属表面再次氧化生锈。

环氧富锌底漆可采用喷涂、刷涂等工艺，根据工件、被涂物的形状、尺寸适当选择。 漆膜厚度以70-80μm为宜，不宜太薄或太厚。 漆膜干燥后，涂刷下一层油漆。

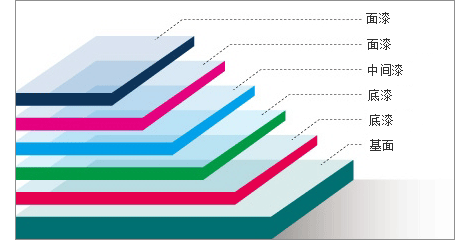

环氧富锌底漆常与中间漆如环氧云母中间漆配合使用，以增厚涂层，提高防腐性能。 同时，中间漆的成本低于底漆和面漆的成本，降低了总体建议成本。 成本。

面漆采用氟碳漆、丙烯酸聚氨酯漆等高性能防腐涂料，可有效保护底层涂料的正常使用。 它还具有耐候性、耐酸碱性、耐化学药品性、耐溶剂性。 面漆颜色多样，具有良好的装饰性。

经过一系列的涂层施工后，每一种涂层都发挥其防护性能，保护钢结构，提供更持久的保护。
