世界最高、最大的全钢冷却塔竣工

2018年9月17日5点20分，河南二建集团承建的蒙能西林热电厂全钢冷却塔最后一台三角冷却塔吊装机组在海拔181米处稳稳就位。 迄今为止，它是世界上最高、最大的完整冷却塔。 钢结构空冷塔合流成功。 银光闪闪的塔楼展现了其独特的绿色、科技、环保理念。 它在早晨的阳光下耀眼夺目，熠熠生辉，雄伟地矗立在锡林郭勒大草原上。

世界最高、最大的全钢冷却塔竣工

塔体钢结构主要采用Q345C、Q345B型钢，包括下锥段、圆柱段、加强环、加宽平台、塔梯、周边蒙皮防护铝板等。塔体主体结构为空间扭曲结构由格子型组件组装而成。 加宽平台采用桁架结构，围护结构采用檩条支撑的铝墙板。 锥体段由6层三角网组成，上部圆柱形塔体由12层三角网组成，中间有4层加强环。 建成后钢结构冷却塔，整体高度将达到181米，相当于65层建筑的高度。 下锥体底部直径154.3米。 上部圆筒塔直径96米。 铝皮总面积约为55,120平方米。 钢塔重约5,400吨。

该塔于2017年4月9日正式开工建设，当年6月8日开始吊装首座钢结构。 为保证施工进度，采用320吨、280吨履带式起重机、150吨履带式起重机、STT293、MC480塔式起重机等大型起重设备同时作业。 最快的吊装速度达到十天吊装一层楼。 经过一个寒假，克服了资金缺乏、气候变化、高空焊接难度等各种困难。 这座巨型建筑的土建基础、钢结构制作和安装在短短12个多月的有效工期内安全完成。 循环水管、散热器等全部施工任务。 今年4月23日，第一套冷却三角散热器开始吊装，9月11日完成主机冷却循环水系统的安装、调试、冲洗。

两台大型履带式起重机正在吊装

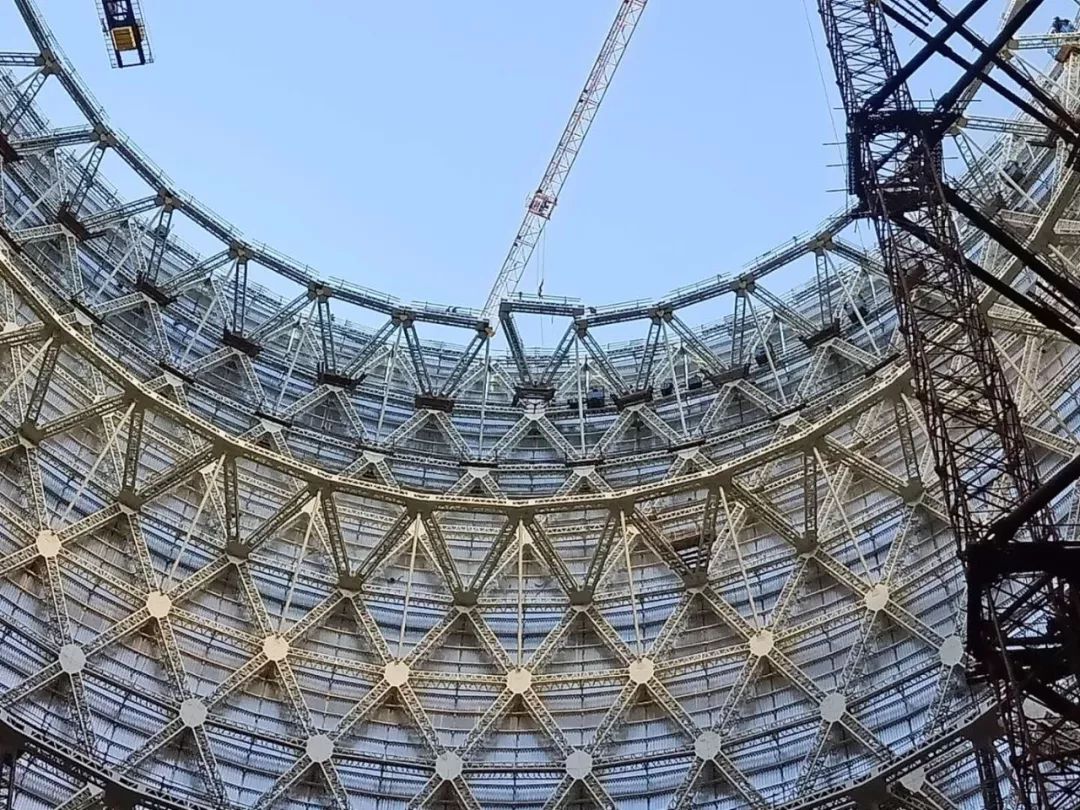

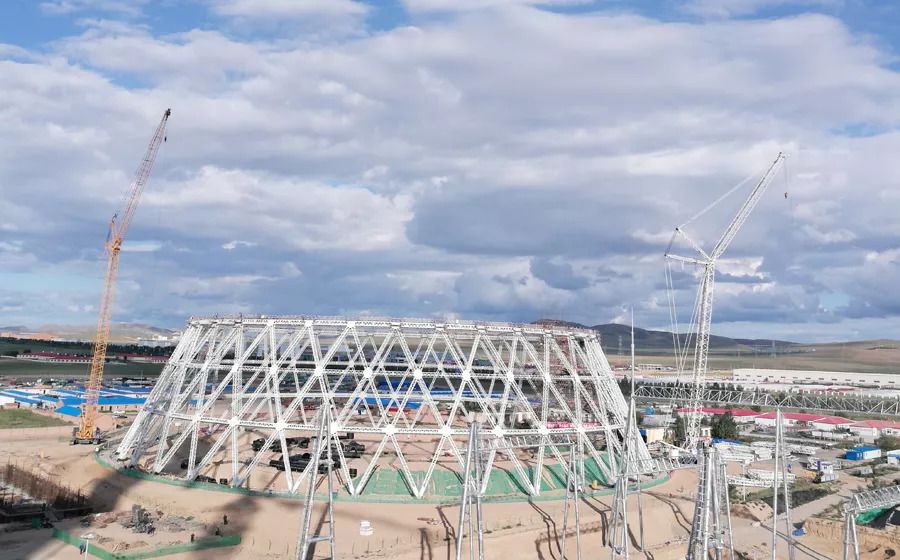

锥段吊装

加宽平台吊装

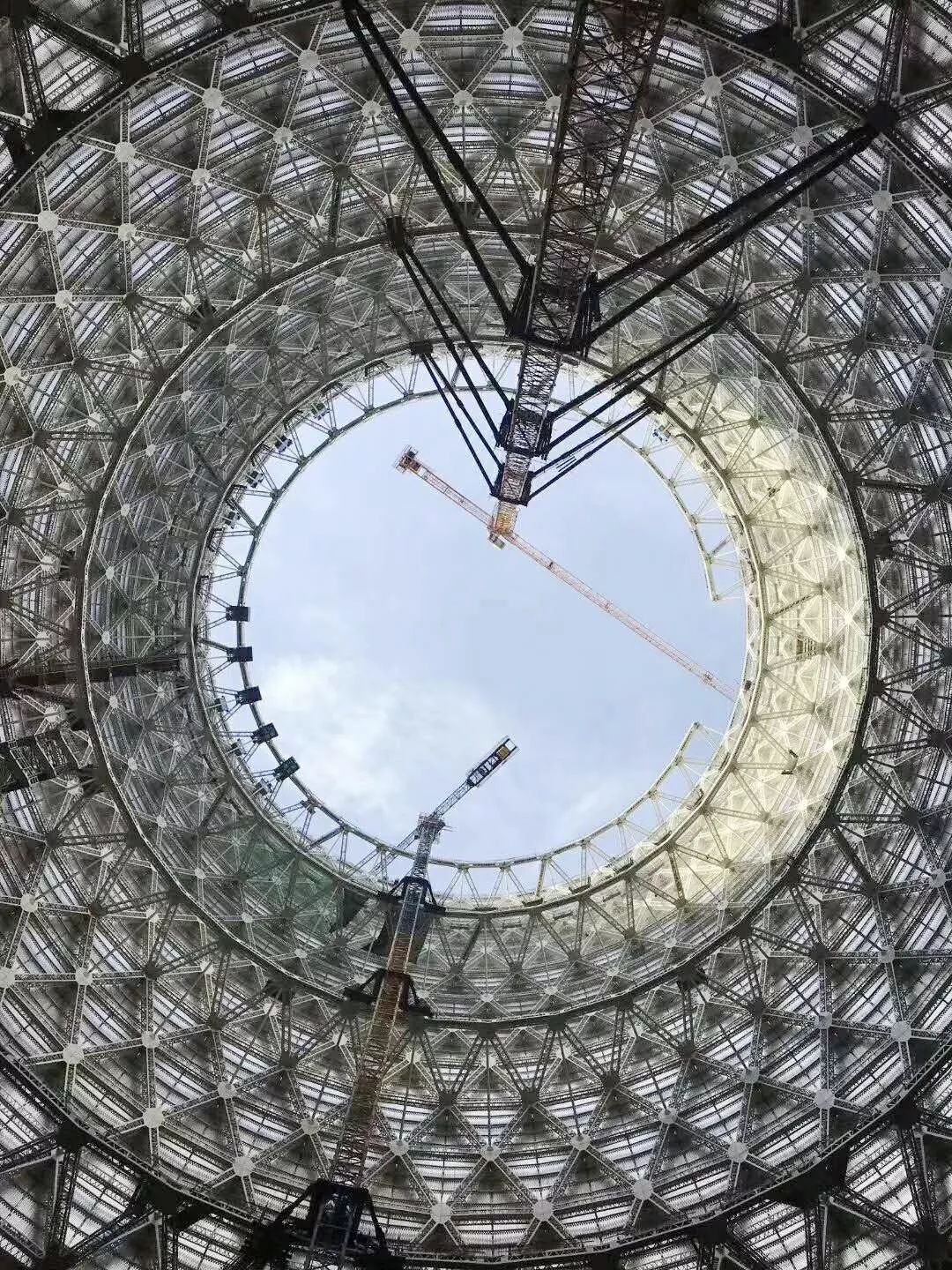

塔机吊装钢三角机组完成合模

为了这座钢结构冷却塔的顺利施工，河南二建集团组织了核心技术团队进行技术攻关，形成了20多项钢结构冷却塔施工关键技术。 （基于BIM的钢结构中冷塔详细设计；预除锈、预涂可焊性底漆防锈技术；钢结构中冷塔扭转构件空间定位技术；极限风载荷下塔吊属具与钢塔下协同变形计算与控制技术；超大独立高度塔机标准变截面局部加固技术；塔机超长距离附杆设计及节点加固技术；双塔作业面优化布置、自升互装冷却塔专用施工工具数十种，已申请专利4项，河南省工程建设省级施工工法《基于BIM技术的钢结构施工工法》1项，河南省建筑工程施工技术创新成果一等奖。

河南省工程建设省级工法证书

河南省建筑工程施工技术创新成果奖

施工期间，施工各方组织多次设计评审，并与国内相关专业顶尖专家多次组织专题会议，进行专家论证、现场安全、质量进度管理、超高空作业规范等钢结构冷却塔安装计划审查。

针对锡林浩特地区钢结构中冷塔施工有效工期短、风力影响大、季节温差大的特点，我们制定了详细的节点进度和施工安全质量控制计划，建立了专项安全和质量监控方法，并实行专人专人监控。 验收。

风沙戈壁坚铁骨，霜月斗天。

二建英雄们背井离乡钢结构冷却塔，千里之外筑钢塔梦！

项目建设过程中，面对规模大、难度大的施工技术要求，项目组从生产车间钢构件的加工、生产、喷涂，到现场严格执行各项施工工艺标准，质量焊缝和各楼层半径标高尺寸的高标准验收，展现了河南二建钢构人精益求精、追求完美和工匠精神的工作作风，创造了电力行业的又一里程碑工程。 得到了业主蒙能集团、监理单位、总承包商以及国内外同行、院士、专家学者、来访单位的高度评价和一致肯定。 标志着河南二建钢构大型复杂钢结构制造、安装能力进入国内一流水平。 建成后的全钢冷却塔造型独特、姿态优美，成为锡林浩特市一道独特的地标风景！

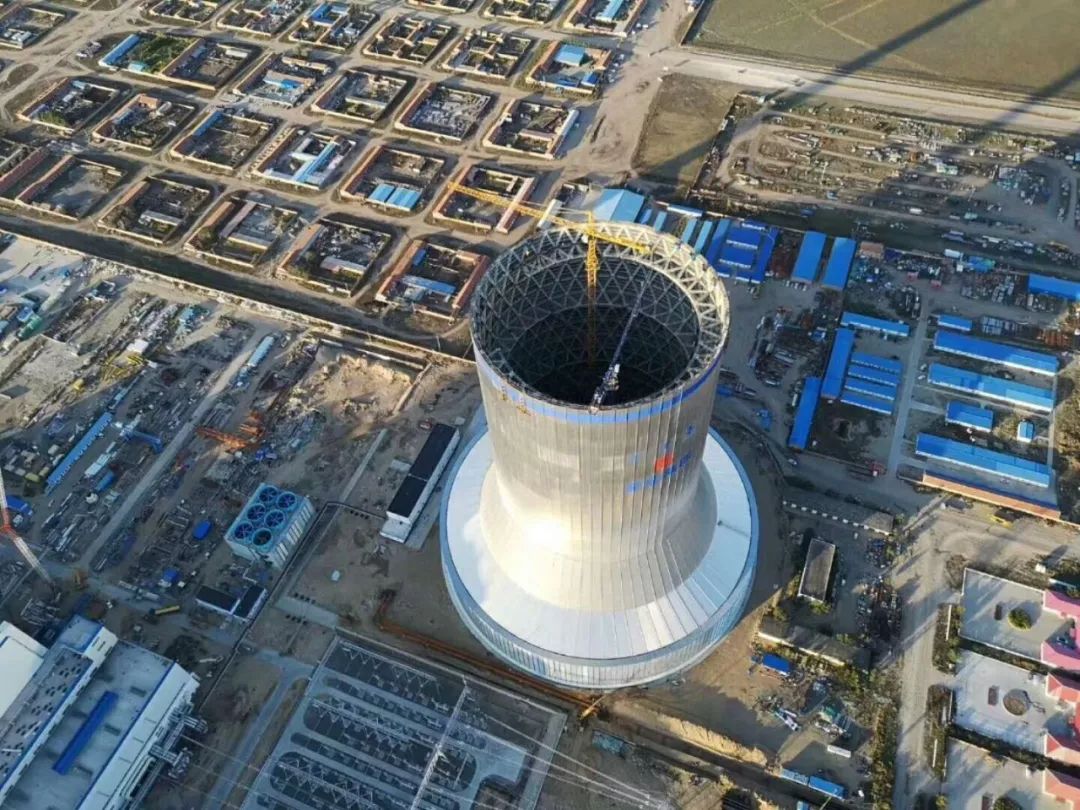

蒙能锡林热电厂钢结构冷却塔俯视图

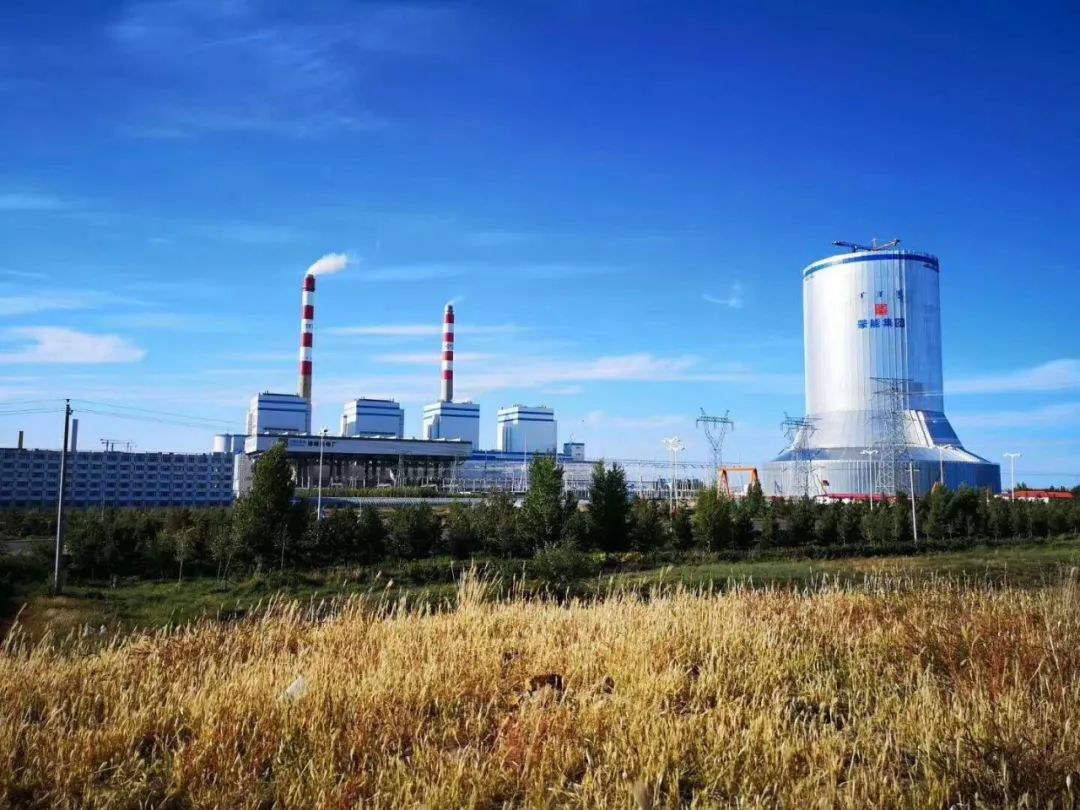

蒙能锡林热电厂矗立在锡林浩特大草原上
