老工程师40次钢结构施工经验，看看你的项目都合格吗？

钢结构施工具有速度快、周期短、强度高的特点。 但正是由于这些特点，施工过程中一些关键的质量问题往往被忽视，带来安全隐患。 今天小编特地安排了一位工作经验非常丰富的高级工程师，记录了他告诉小编的一些控制点。

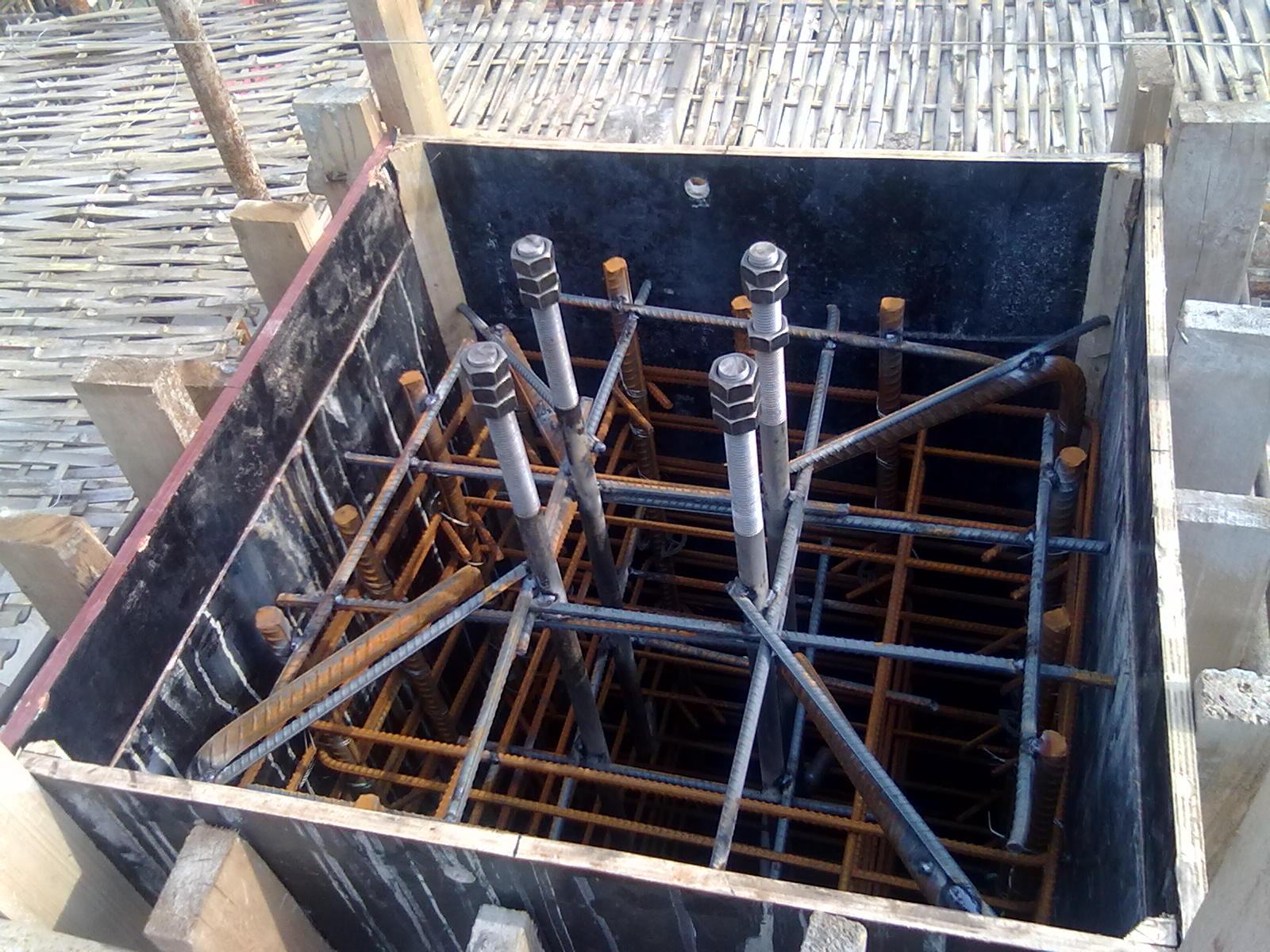

1、预埋螺栓

（1）预埋螺栓安装前，熟悉图纸，明确图纸中的设计意图，制作安装模板。

（2）利用安装模板和钢筋将预埋螺栓定位在柱主筋和模板上，保证预埋螺栓不因混凝土浇筑的影响而发生位移。

(3)螺栓之间的间距和高度必须控制在允许误差范围内； 确保混凝土浇筑过程中螺栓螺纹不被损坏。

(4)土建施工完成后，需用经纬仪、水准仪重新检查地脚螺栓的标高和轴线钢结构铆工，并做好记录，提交下一工序验收。

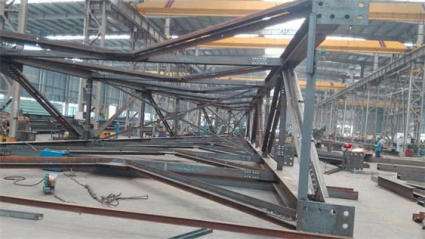

2. 零部件生产

（5）生产工艺流程一般为：放样→下料→镶板→切割→装配→埋弧焊→钻孔→装配→校正成型→铆接零件下料→生产装配→焊接及焊检→防锈处理、喷漆和编号 → 组件被接受并从工厂发货。 要掌握质量控制的关键工序，如控制关键件、主要零部件的工艺、所用加工设备等。

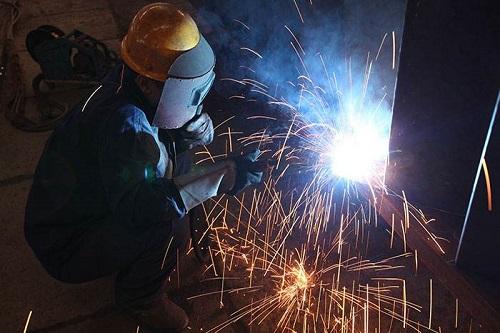

3.焊接施工

(6)焊接前，务必检查焊条合格证，并按说明书操作。 焊工必须持证上岗。

(7)焊缝表面不得有裂纹、结节。 一级、二级焊缝不得有气孔、夹渣、弧坑裂纹； 一级焊缝不得有咬边、欠焊等缺陷； 一级、二级焊缝不得有咬边、欠焊等缺陷。 焊缝必须按要求进行无损检测，并且必须在指定的焊缝和位置上检查钢印。

(8)不合格的焊缝不得擅自加工。 加工前必须根据实际问题修改工艺。 同一部位的焊补次数不应超过2次。

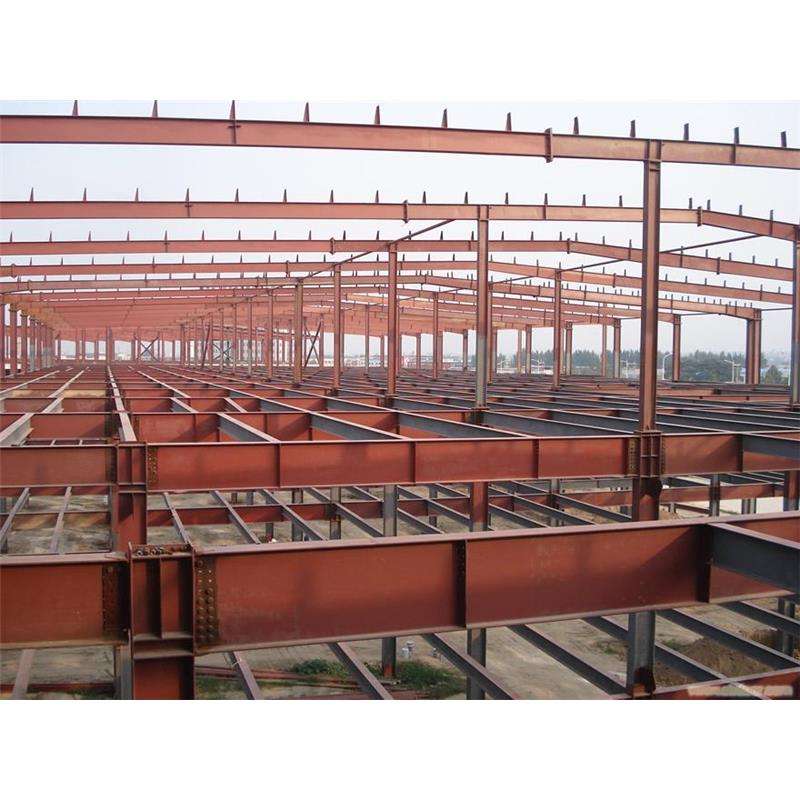

4.组件安装

(9)安装前应仔细检查元件质量。 如果构件的变形和缺陷超过允许范围，未经处理不得使用。

(10)安装钢柱时，应检查柱底板下的垫块是否垫实、找平钢结构铆工，防止柱底板下的地脚螺栓不稳定。

(11)应检查控制柱是否垂直，是否有位移。 如果在安装过程中发现此问题，应在结构形成稳定系统之前采取临时支撑措施。

（12）钢结构安装形成固定空间单元时，柱底板与基础顶面之间的空间必须在验收合格后及时用膨胀混凝土浇筑密实。

(13)全部安装完成后，检查主体钢结构的垂直度和整体平面弯曲度。

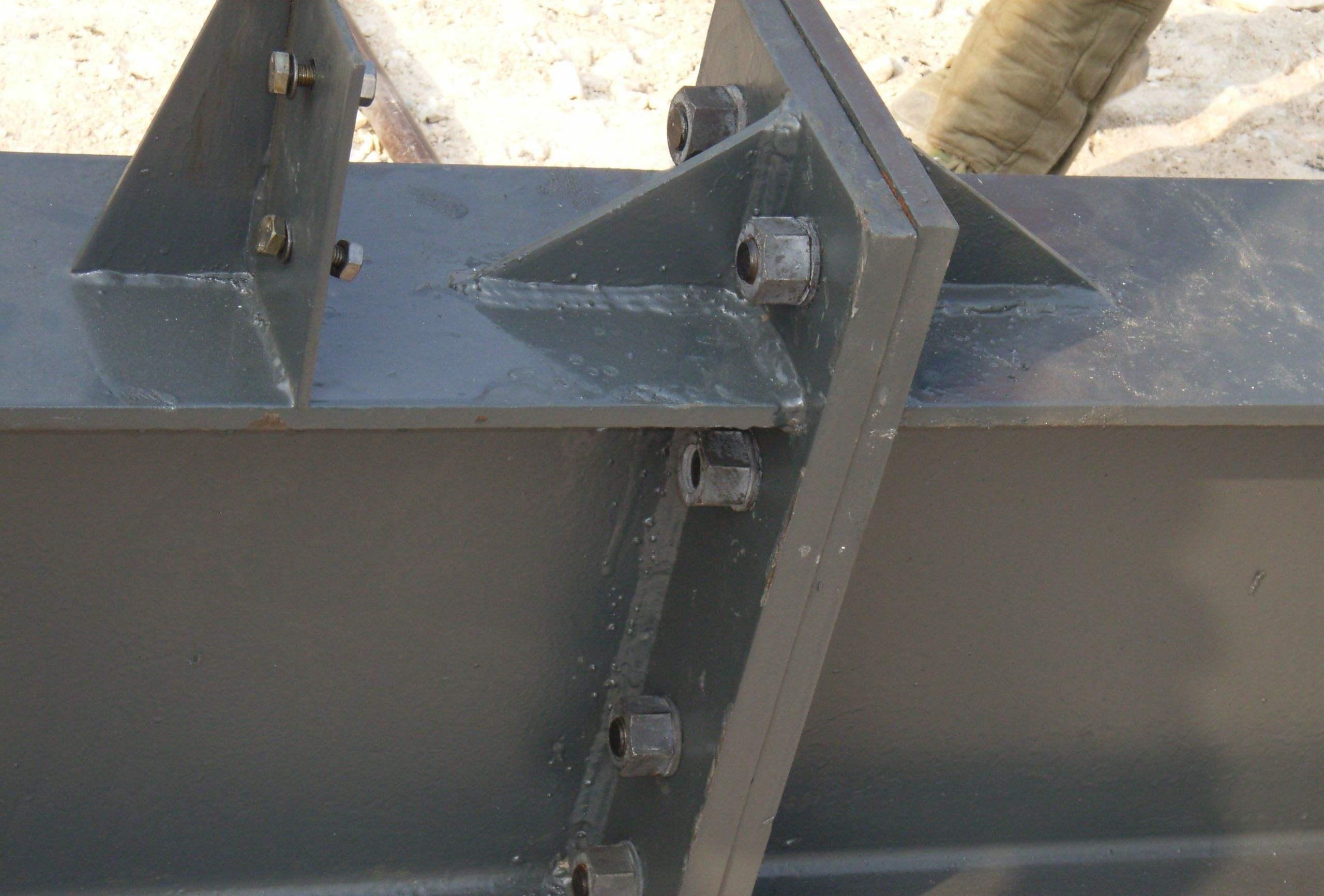

5、紧固件连接

(14)注意高强螺栓摩擦面的加工质量和安装前的防护，防止污染和腐蚀。 安装前应进行摩擦面抗滑移系数测试、出厂合格证及批号检验，并定期选用不同批号的高强螺栓进行轴向力测试。

(15)安装时高强度螺栓应穿入自如，不允许敲打、膨胀。 因此，在制作组件时应准备一定的胎架模具来控制其变形，并在运输过程中采取切实可行的固定措施，以保证其不发生尺寸变形。

(16)板叠的接触面必须大于75%，接触面应平整，边缘间隙不应大于0.8mm。 严格控制高强度螺栓的安装过程，包括操作顺序、安装方法、拧紧顺序、初拧、终拧的检查，拧紧螺栓的扭矩扳手应进行校准。 最后拧紧后，应对每一颗螺钉进行逐一检查，如有未拧紧或过紧的螺钉应重新拧紧或更换。

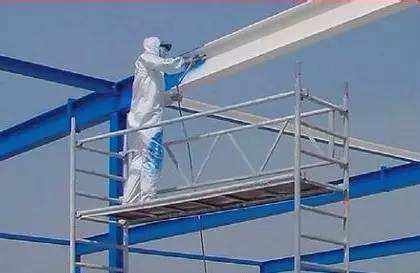

6、除锈、喷涂

（17）应根据图纸要求和不同的除锈级别采用不同的除锈方法（具体方法参见此前发表的钢结构防锈文章）。

(18)涂装防火或防锈涂料前，涂漆构件表面应无焊渣、油污、水份、毛刺及其他异物，涂层的数量和厚度应符合设计要求。

（十九）涂料材料必须有质量合格证，涂装防火涂料的施工单位必须经消防部门批准。

七、其他需要注意的问题

(20)如有天沟，拉杆不能设计得靠近柱顶，否则可能无法安装落水管。 另外，天沟落水管、拉杆、柱支撑的位置必须合理设计，否则很容易撞击拉杆或柱支撑。

(21)水平支撑上的花篮螺栓布置应合理，不应偏离主梁。 尽量方便工人安装，否则不利于安全。 另外，还应考虑角撑的放置位置，避免在布置水平支撑时与角撑发生争斗。

（22）檩条支撑孔不要片面考虑“拉边、压边”等因素。 安装时可轻松倒置上下不等边安装孔。

(23)门、窗等角板不能一概而论，因为施工时无法保证角板是位于压型板的波峰还是波谷。

（24）大型钢结构工程中，详细图纸编号时必须考虑生产、运输、安装的方便性。

（25）务必充分理解甲方提供的“负荷等数据”，各合作伙伴必须各司其职，尽量提前做好所有工作，为后续工作做好准备。

(26)合理布置高强度螺栓的位置，并考虑扭断器和扭力扳手的施工空间。 请勿在安装时因空间狭小而造成扭断器和扭力扳手无法到位，造成梅花头无法扭转或无法扭转。 拧紧螺栓。

(27)高强度螺栓连接板应根据实际情况尽量采用上下对称的螺栓布置方式。

（28）轻钢结构如有围护砖墙的，必须提前与施工方及施工方沟通并移交。

(29)地脚螺栓一般由土建单位施工安装，钢结构厂家制作图纸。 因此，施工前最好有书面形式的技术说明。

(30)抗风柱与钢梁的连接，由于中跨梁安装后挠度较大，应尽量采用弹簧板。 如果山墙梁与抗风柱用螺栓连接，屋顶就会不平整。

（31）注意仔细核对屋面檩条布置图和钢梁详图。 施工前经常发现屋面檩条布置图与钢梁详图的檩条数量不一致。

（32）一些设计单位生产的图中的节点板没有加强筋，很容易造成后续焊接时节点板变形。

(33)制作梁、柱拉杆连接板时，孔未适当延伸。 有的地方拉杆上的连接板过长，导致空间太小，拉杆过长塞不进去。一些次梁结构经常存在这个问题。

(34)制作条形窗时，檩条支撑板的加强筋面向窗的方向，因此当条形窗到达此筋时，无法通过。 另外，安装条形窗檩条时，尽量使用沉头螺钉。

（35）门口上条窗距上框太近，未考虑遮阳篷的位置。

（36）窗框上下相邻檩条之间的拉杆布置不当，拉杆端部与窗框相冲突。

(37)钢板和高强螺栓的种类应尽量减少，并考虑材料试验的费用。

(38)檩条连接板尽量不要设计成方形，在车间组装时容易倒置。

(39)内天沟若不保温，室内会形成“冷桥”，造成滴水、凝露。 天沟下应涂防凝露涂料，或喷涂聚氨酯保温层，或采用其他保温处理。

(40) 屋顶板采用夹芯板。 如果跨度稍大，半年内往往会出现漏水现象。 屋顶板外层的破痕往往是由于没有考虑到因日晒而反复热胀冷缩而造成的。

以上就是小编今天给大家分享的内容。 如有疑问，请留言。 我们将尽力为您提供最可靠的答案和最优质的服务。
