某钢结构连廊现场施工过程记录

时隔两年，《某天空廊道设计流程简述（见明天文章）》一文中描述的项目于近日完成，分享一些施工过程中的照片。

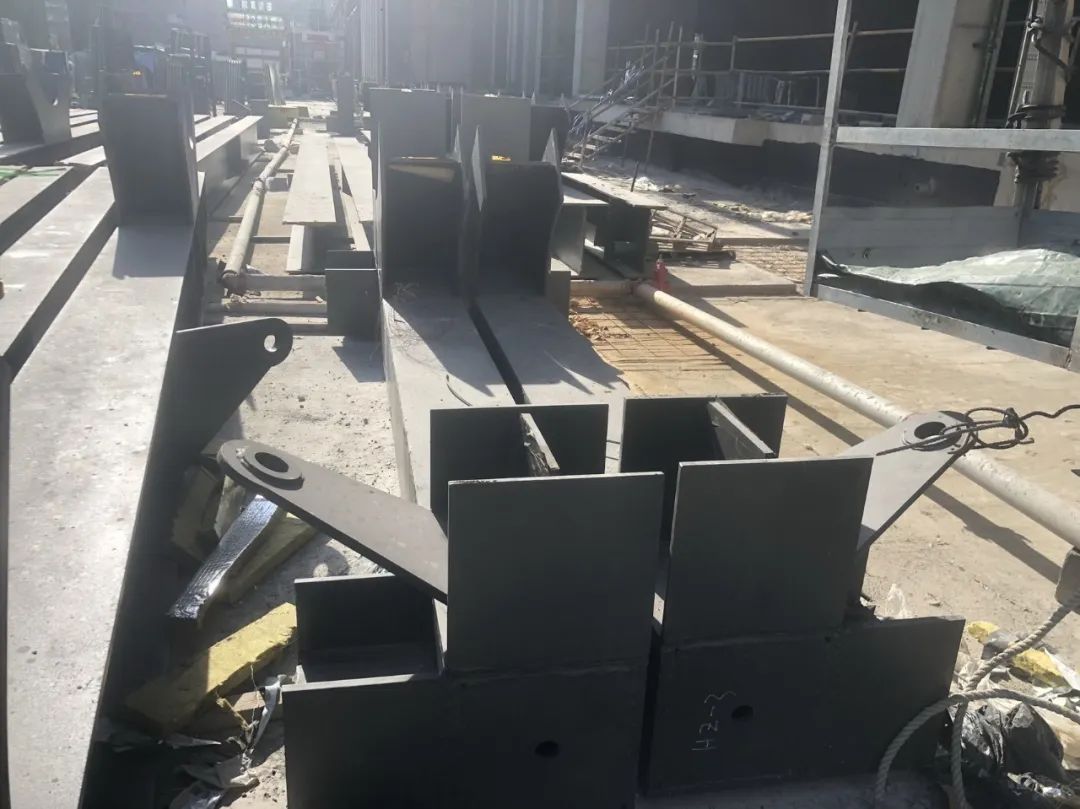

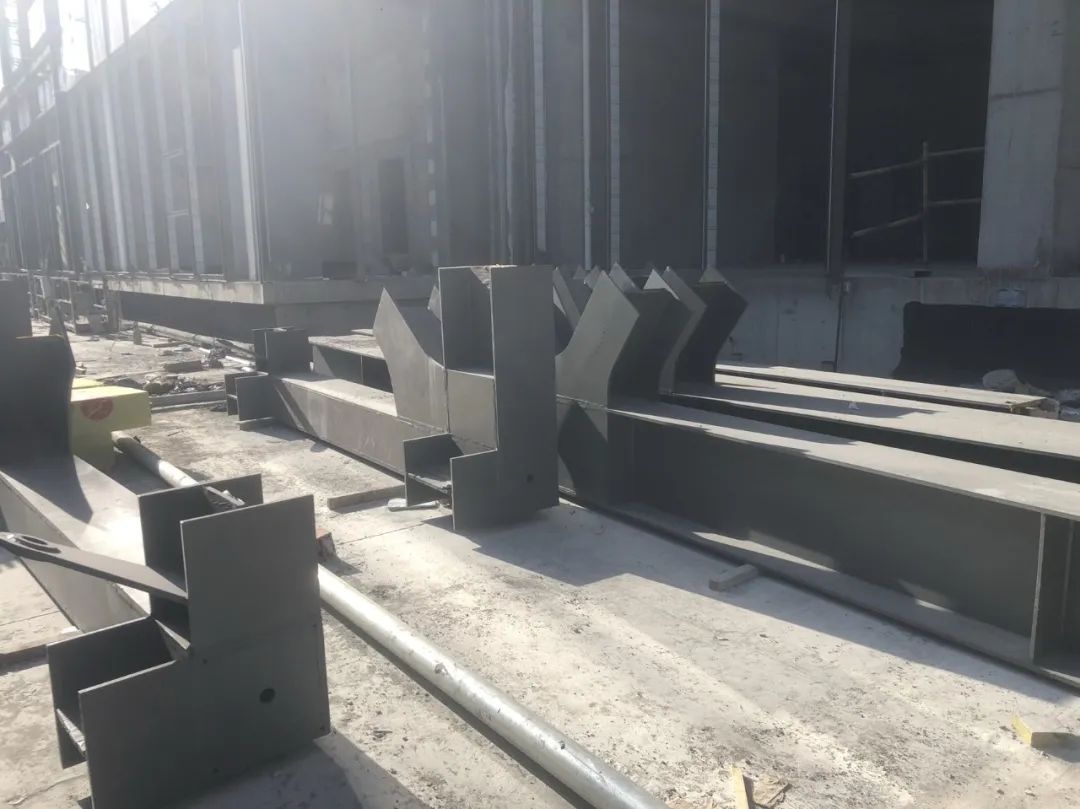

1. 元件堆叠照片

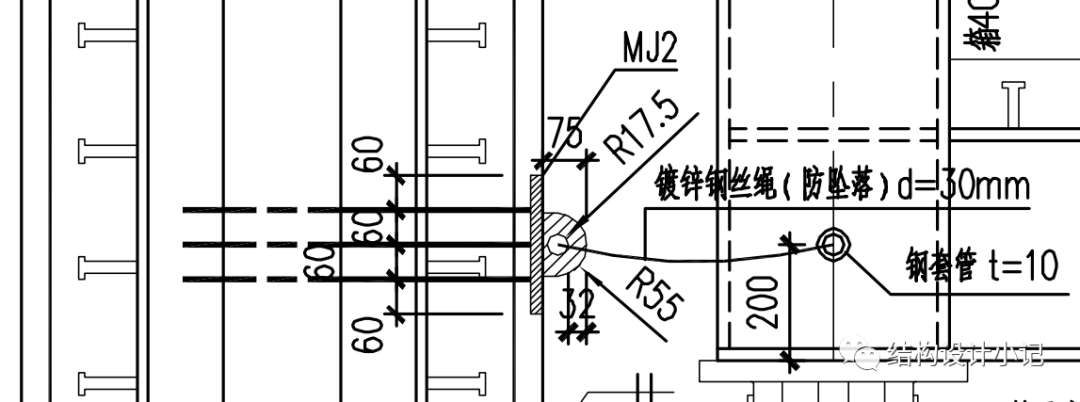

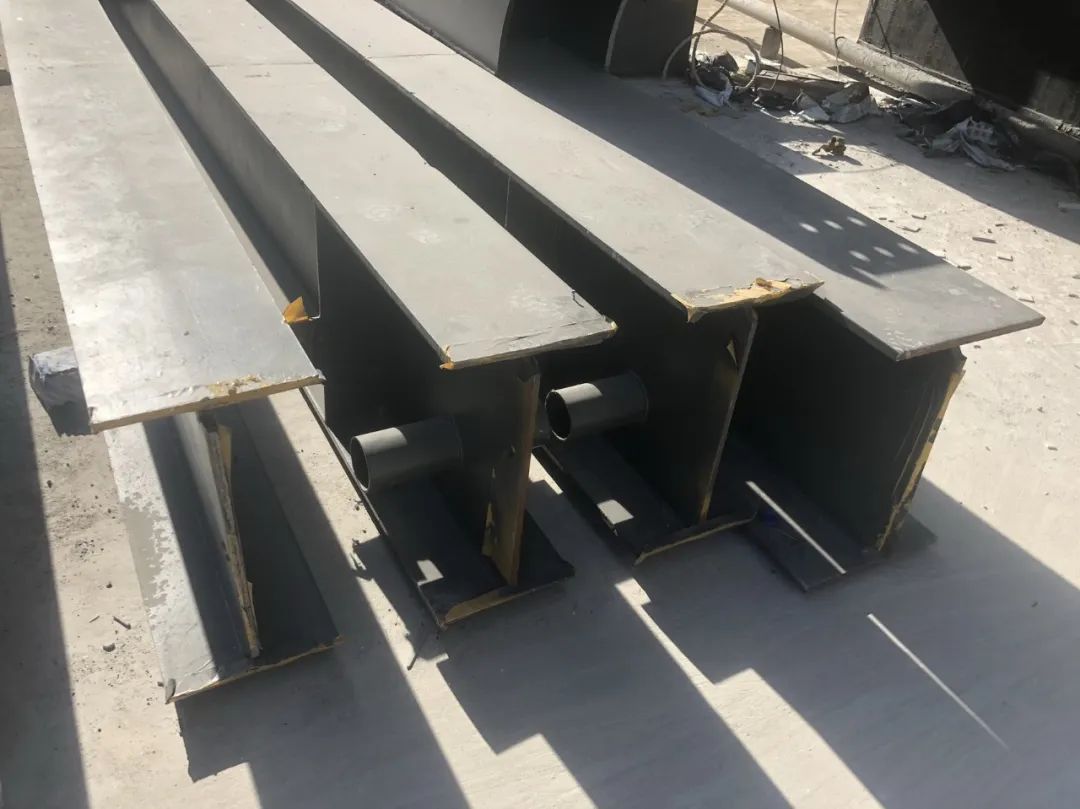

下图中末端的圆孔是用来穿过防坠线的。 ▼

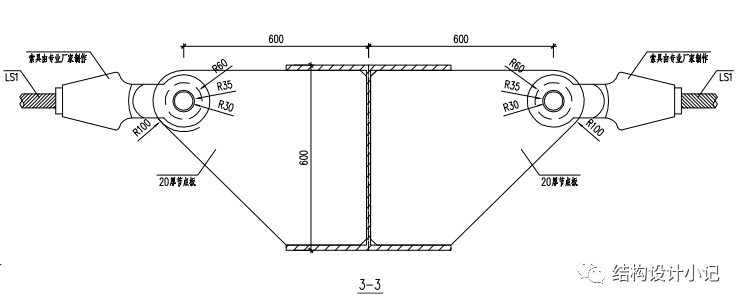

连接板的圆孔用于连接面内线缆（一般采用面内刚性支撑，这次尝试线缆，只安装了支撑两侧的端跨）

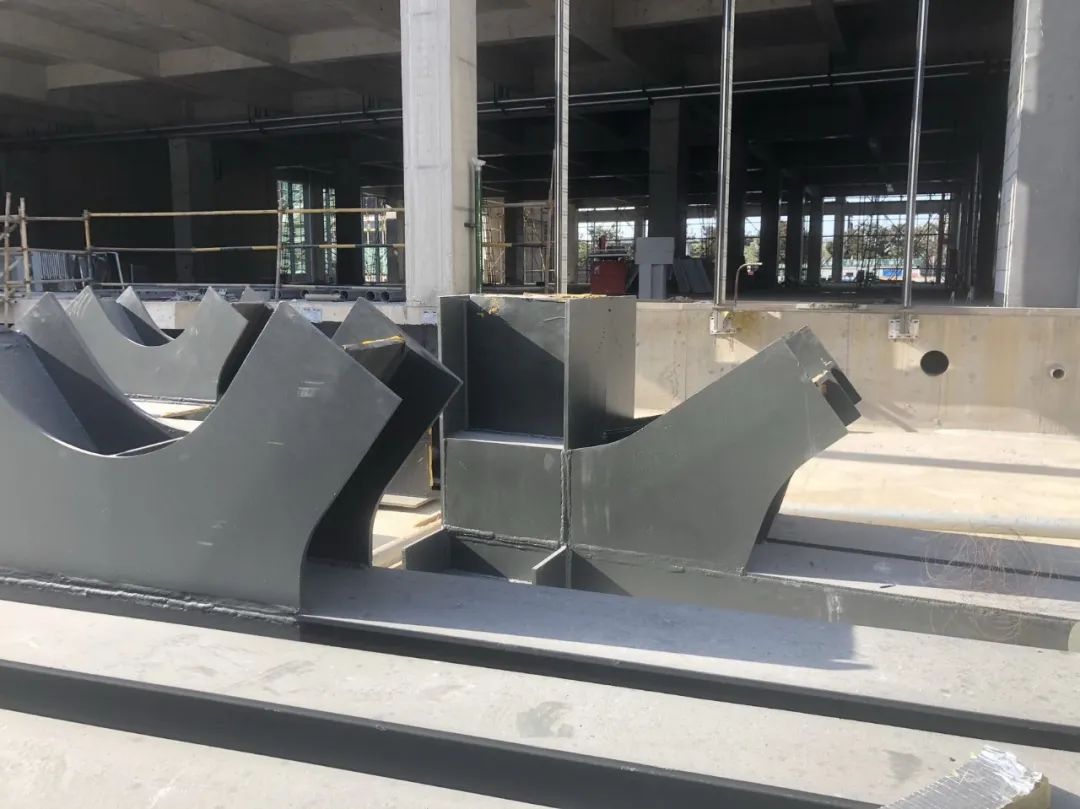

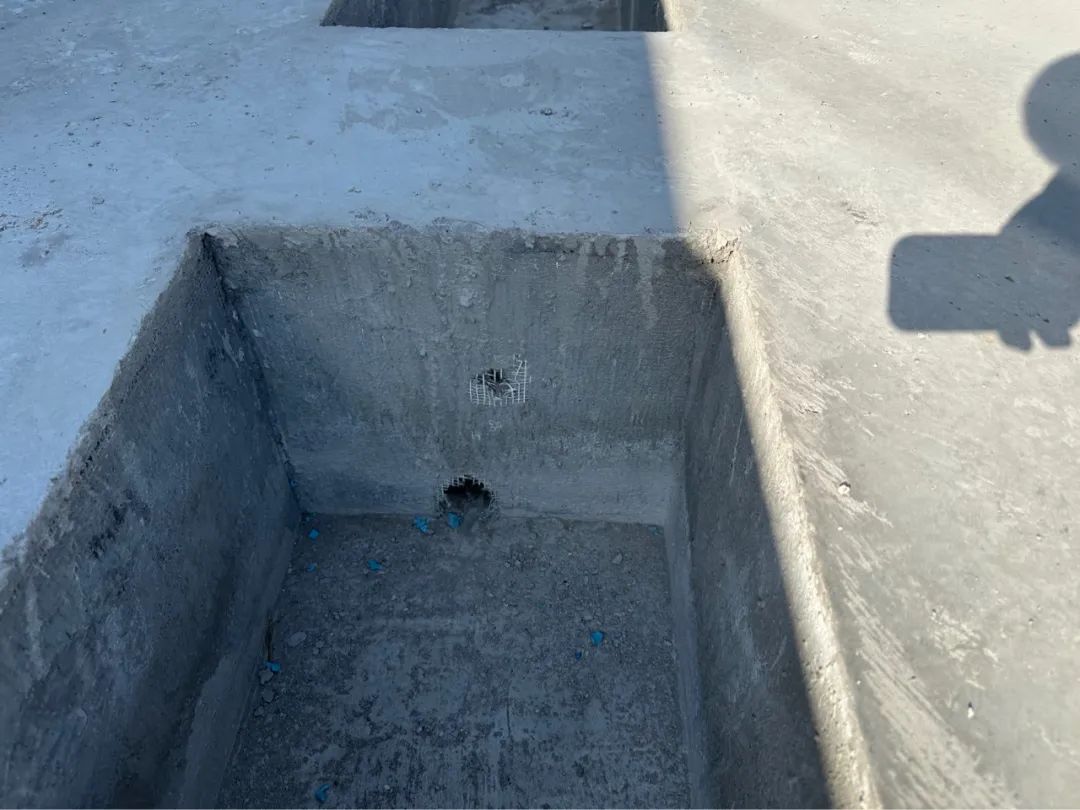

屋顶排水沟预留水孔▼

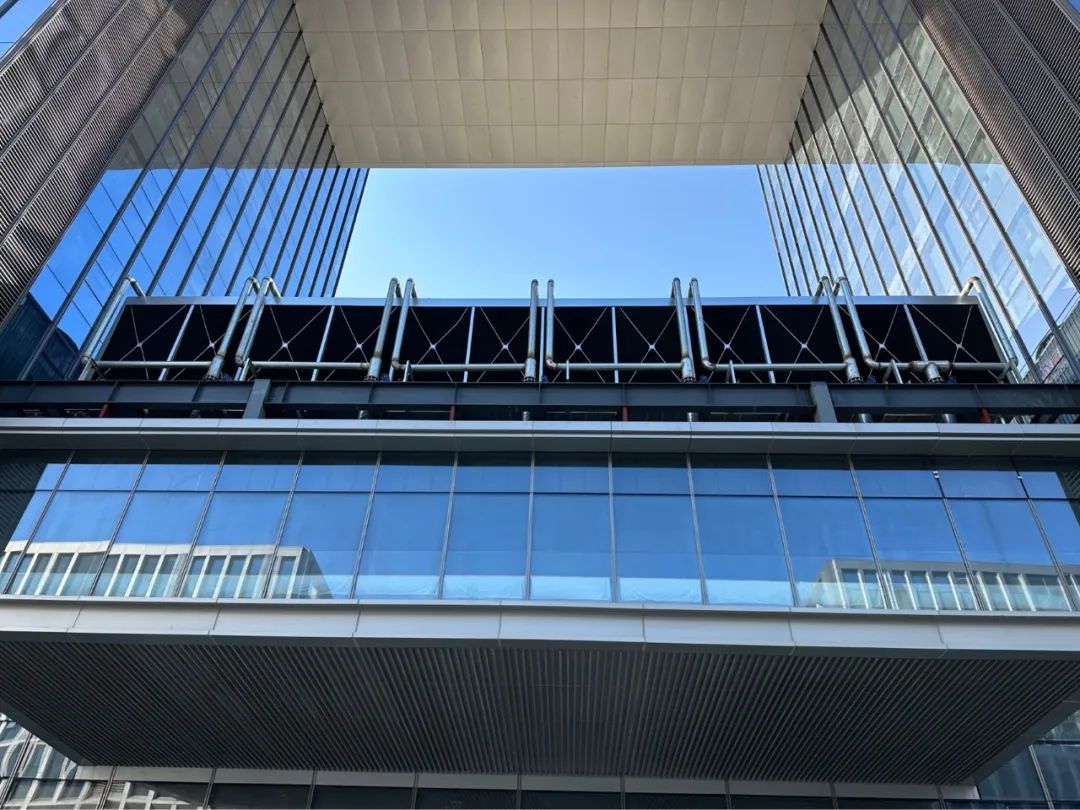

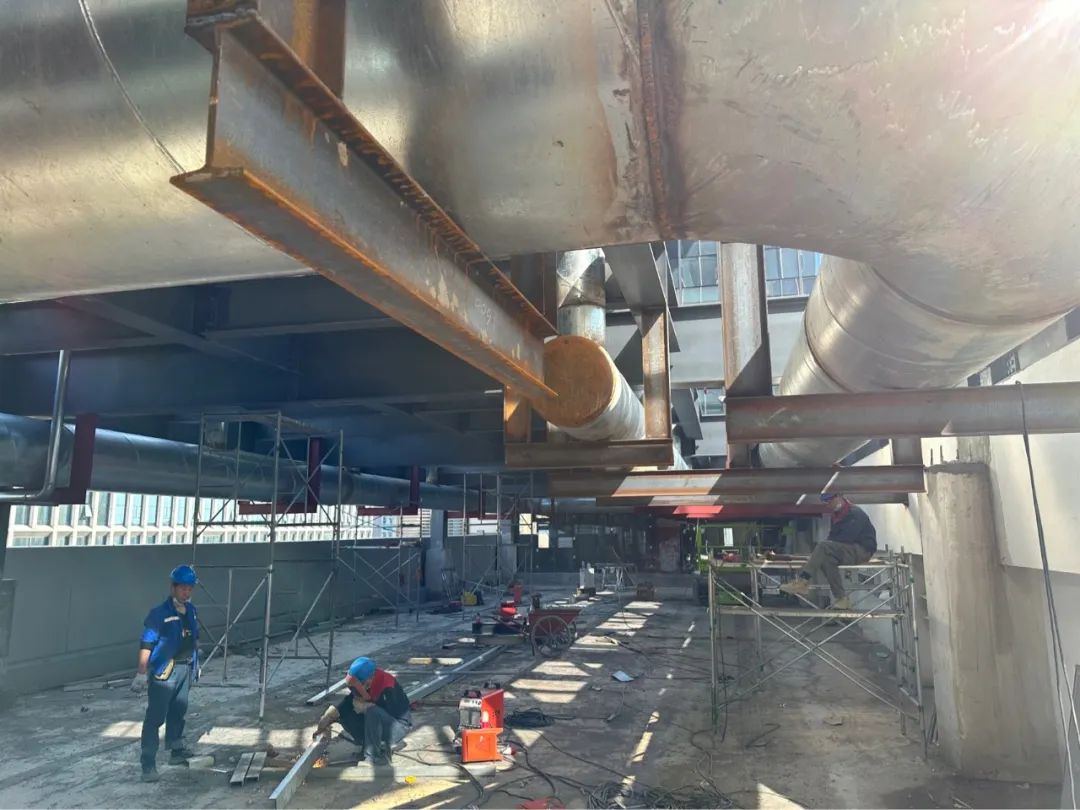

搭建临时轮胎架（后改装放置空调冷却塔）▼

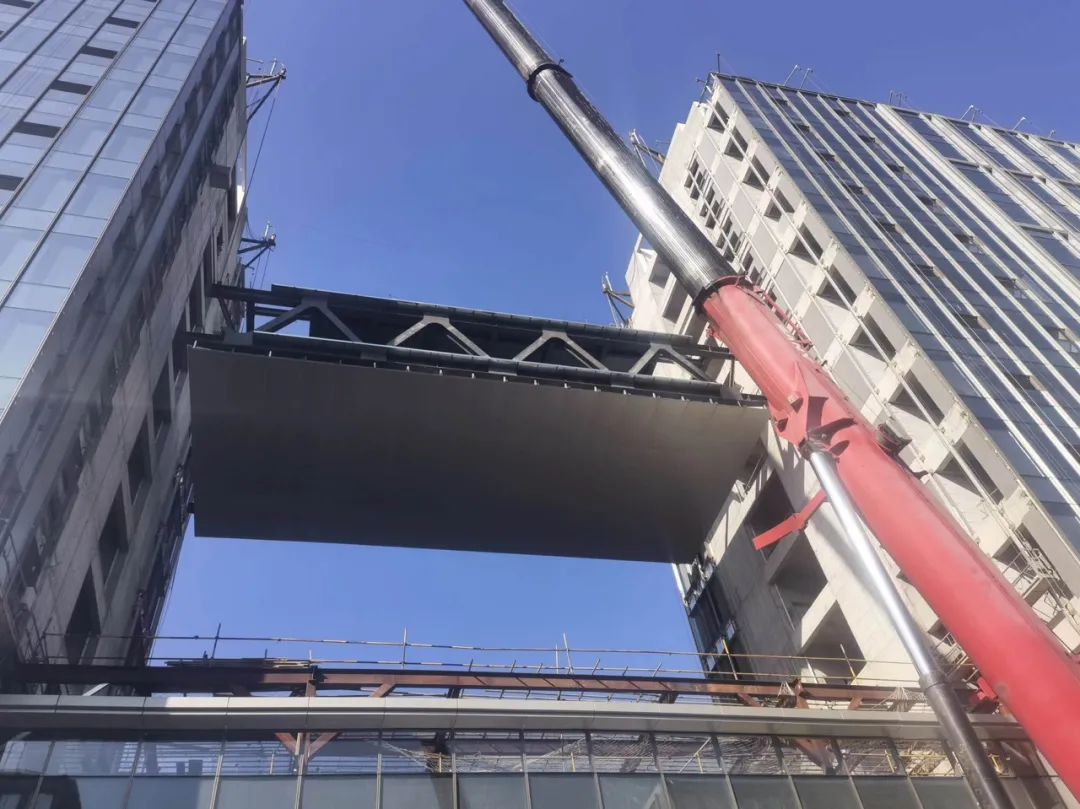

2. 整体提升

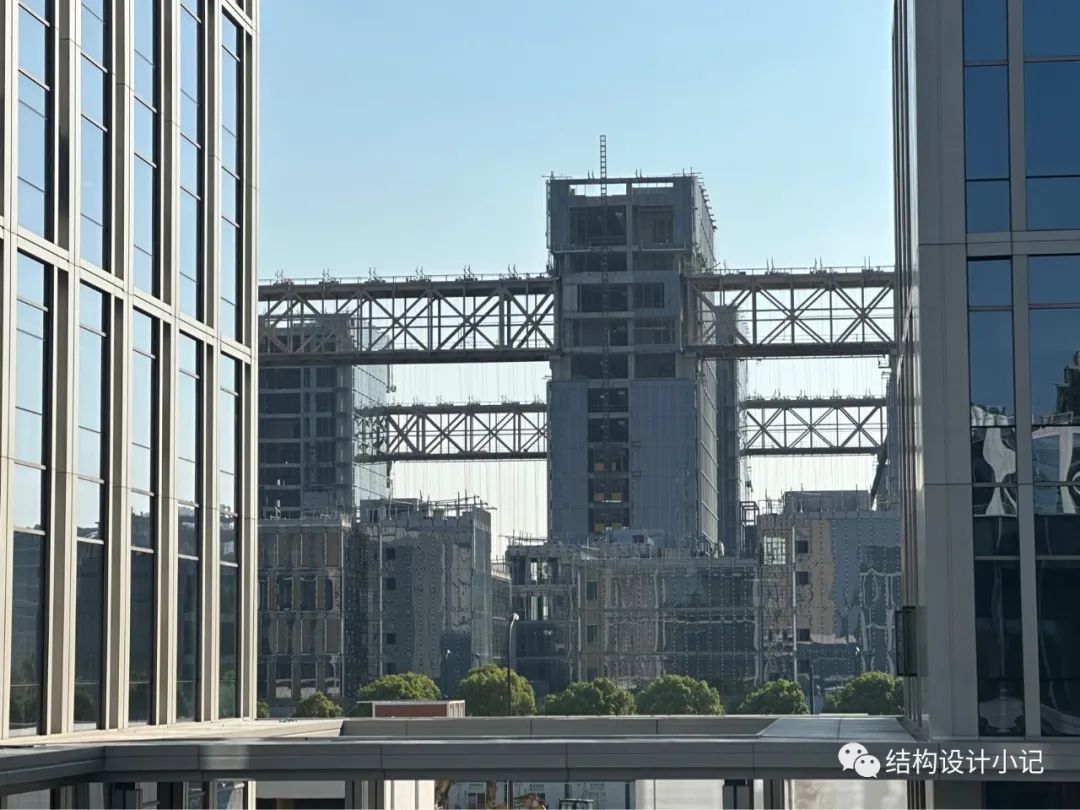

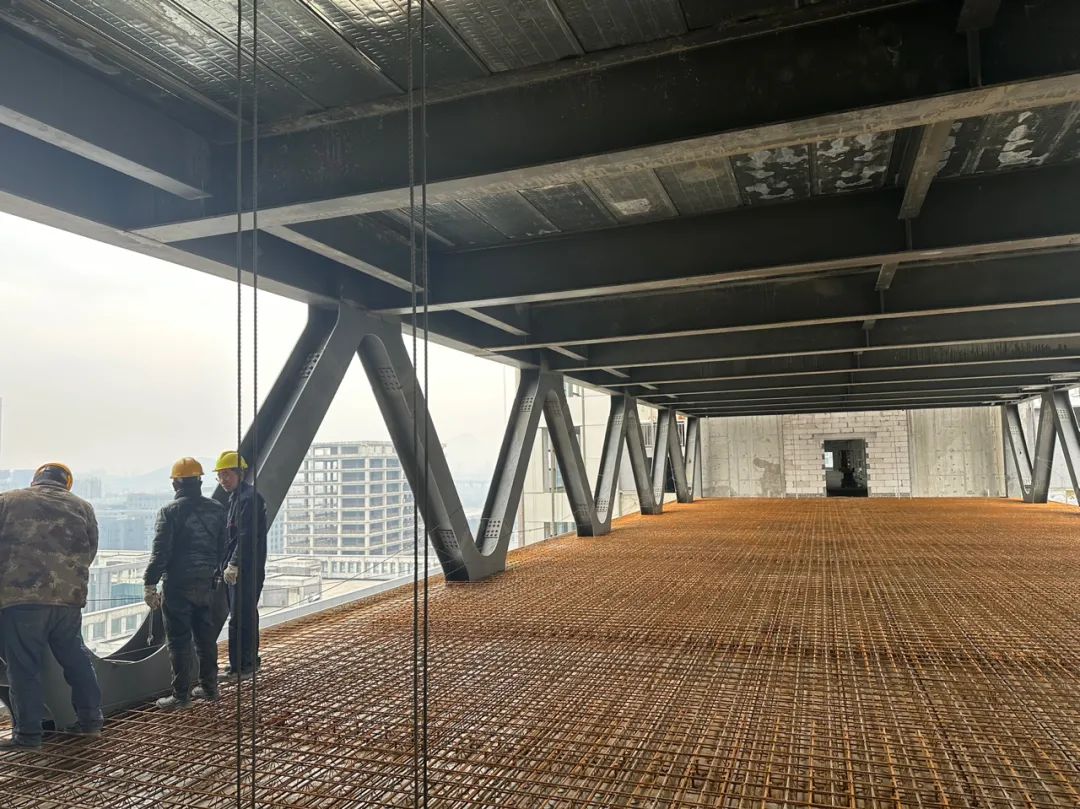

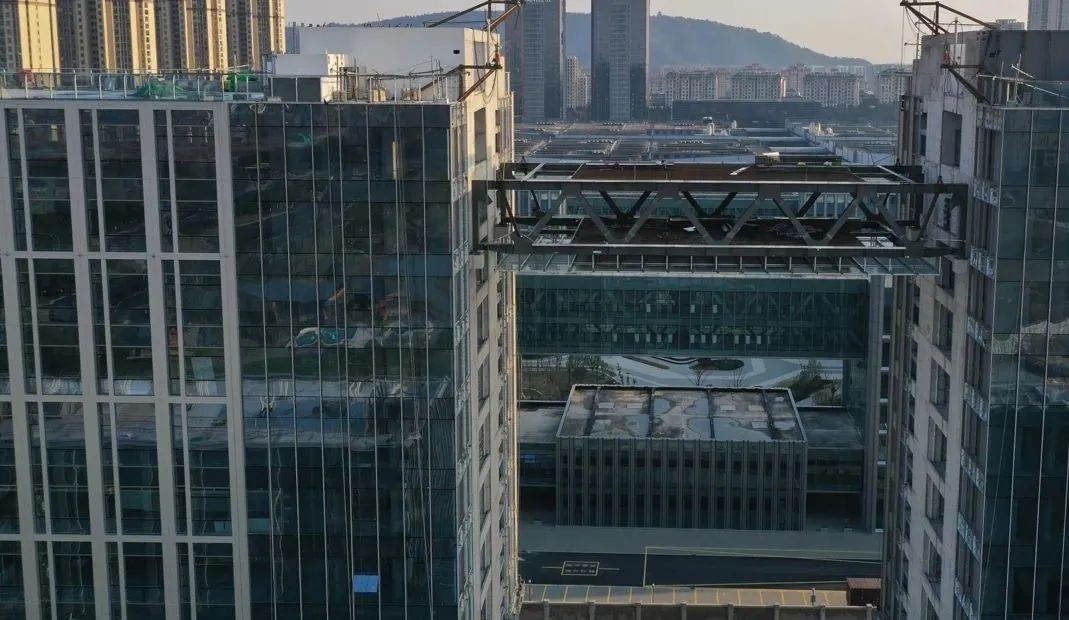

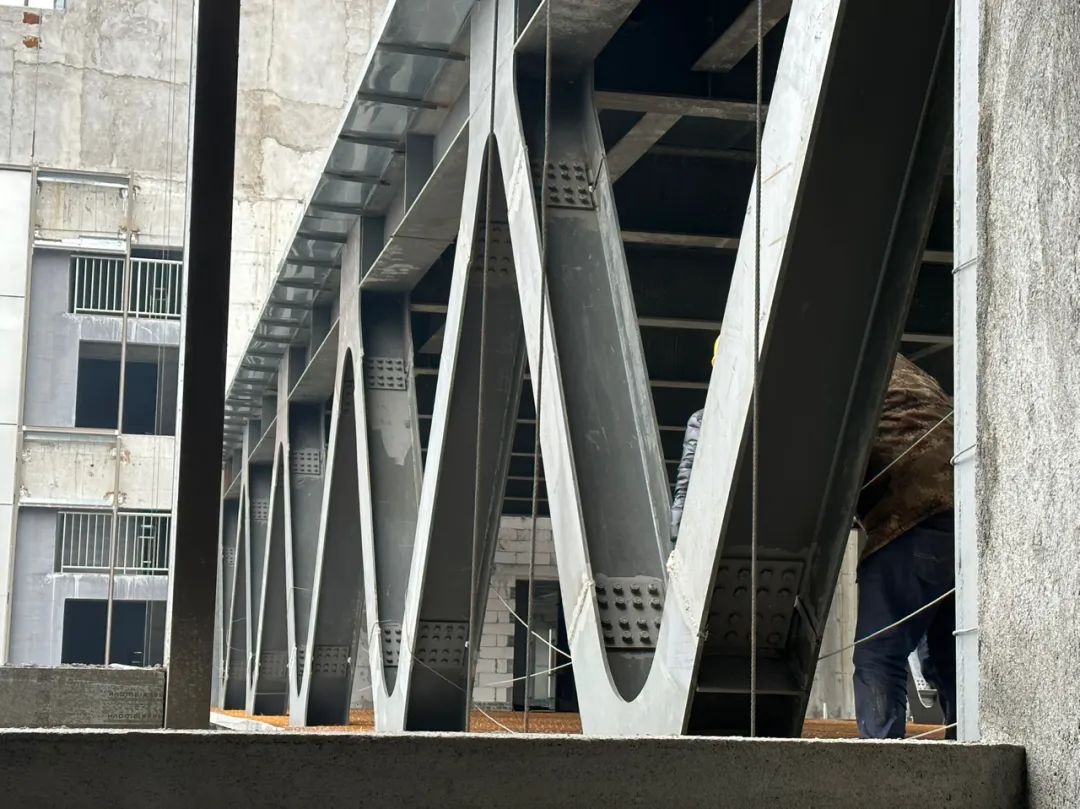

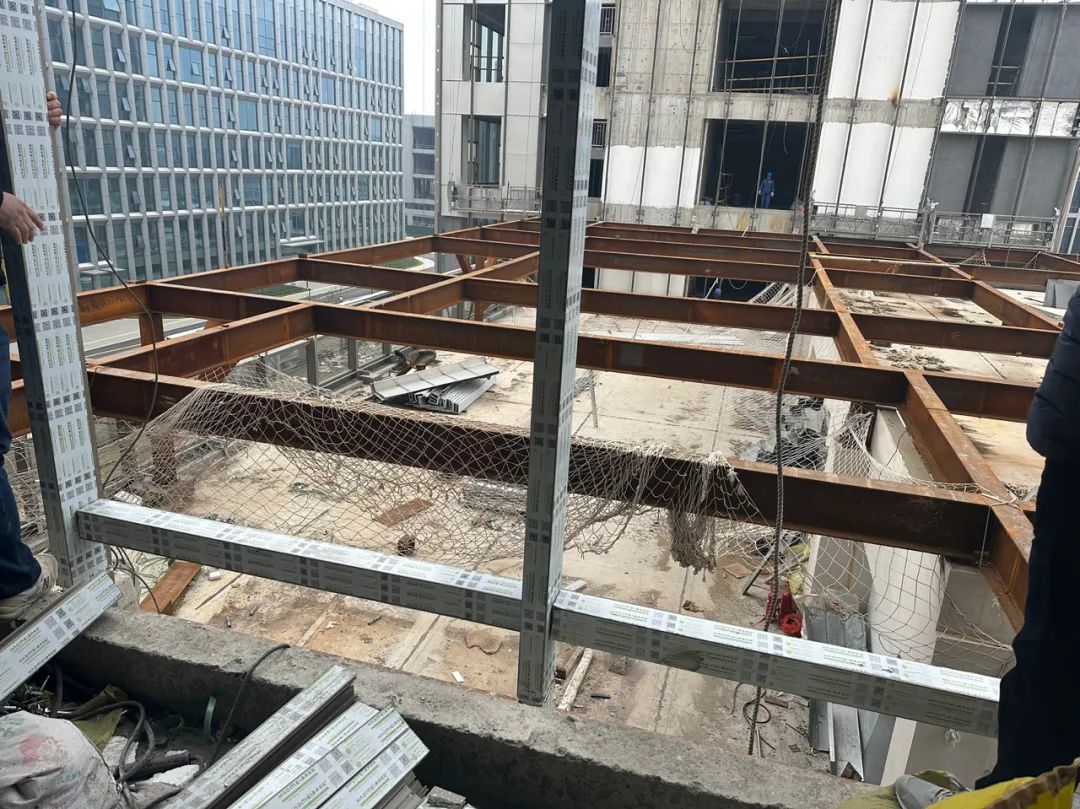

临时斜撑焊接在吊点相应位置。 端部腹杆就位后进行安装。 中跨钢桁架楼承板已铺设。 该部分自重约为300吨。

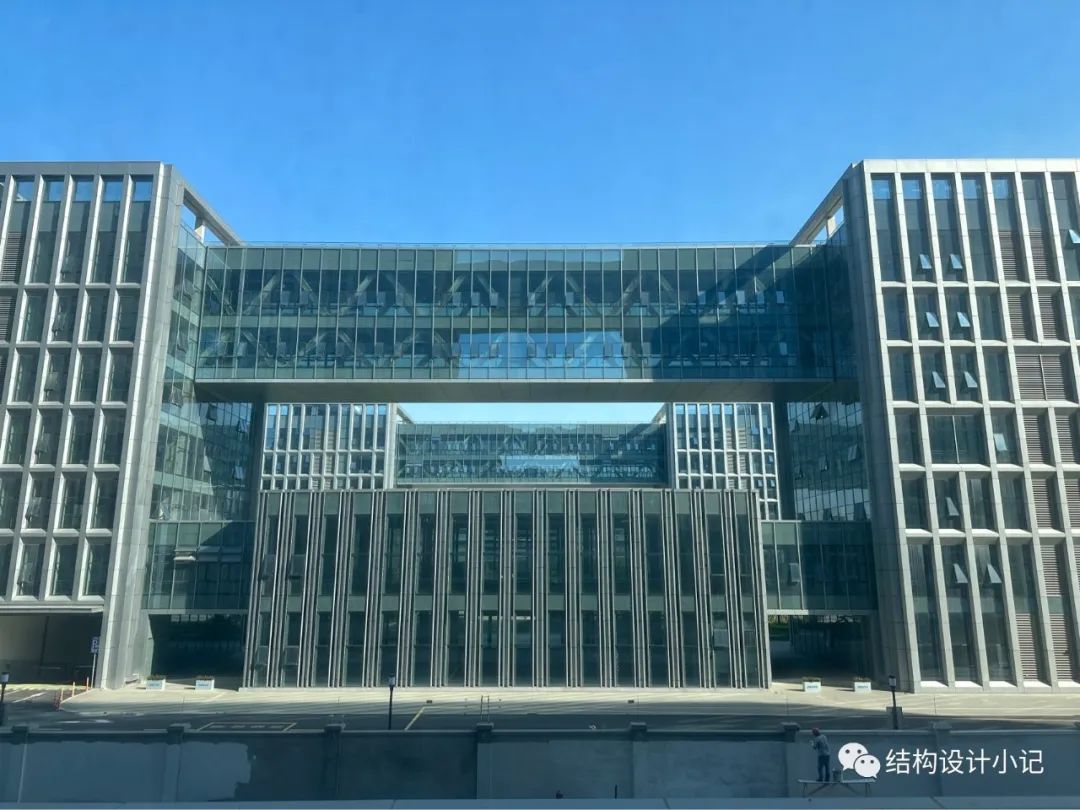

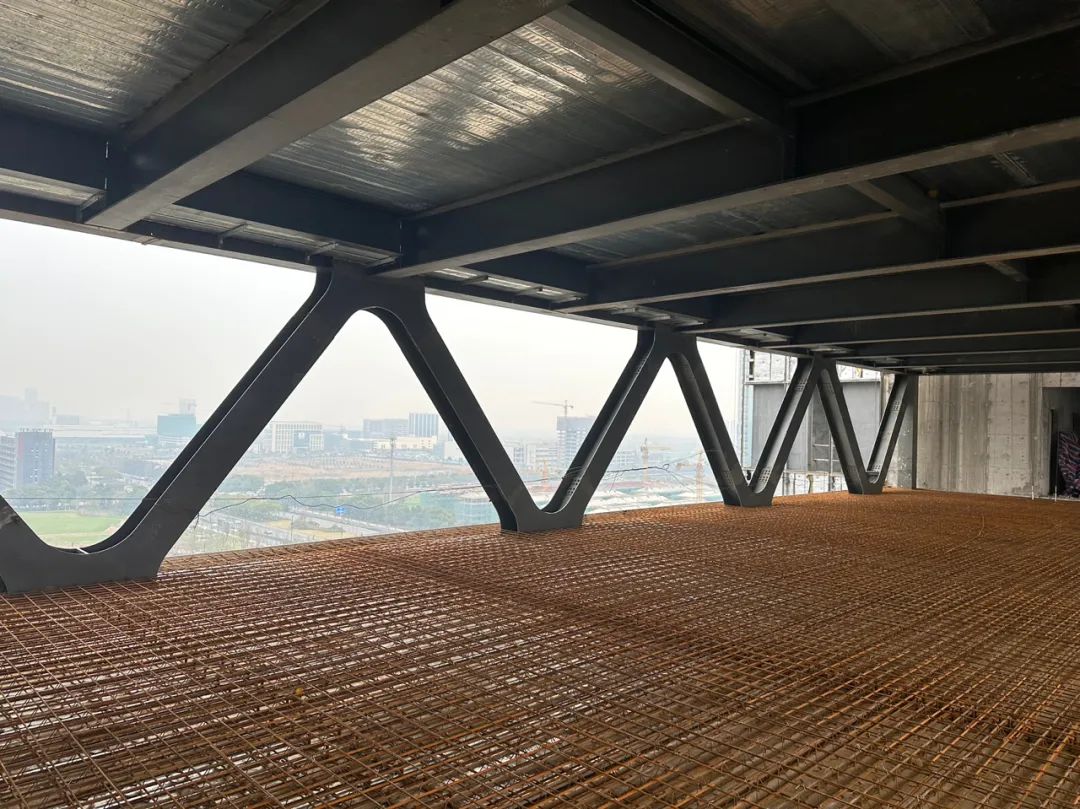

3、整体完成效果

4、装修后

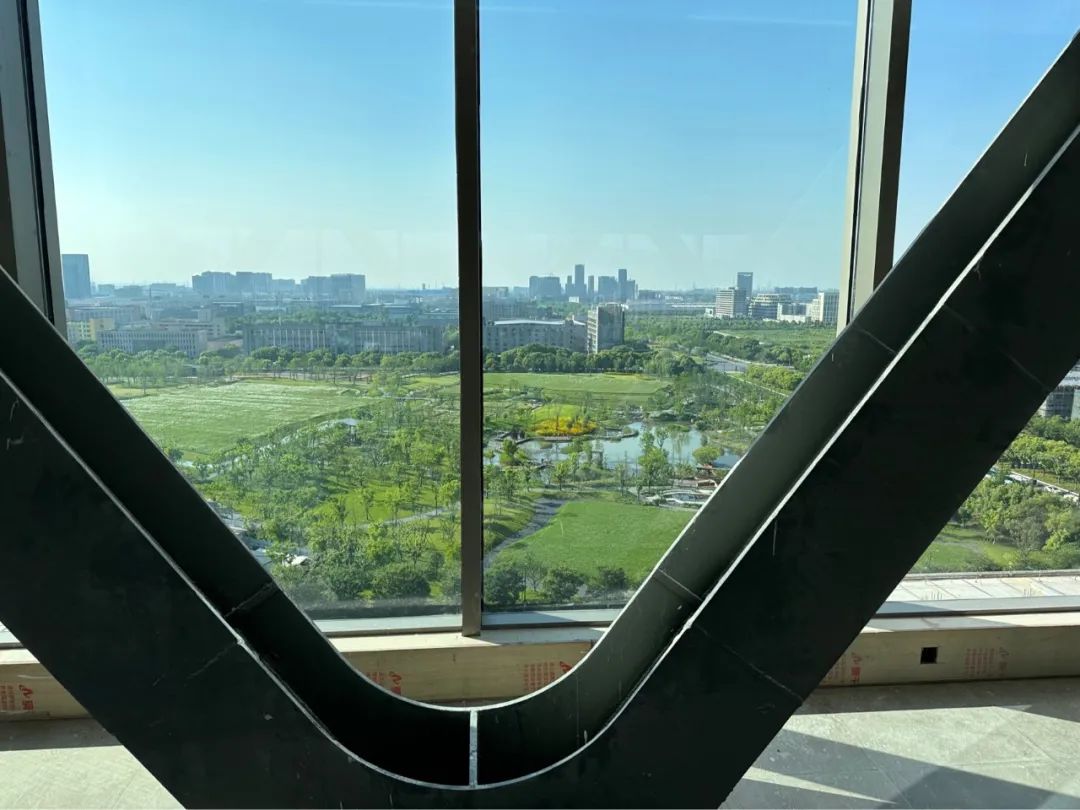

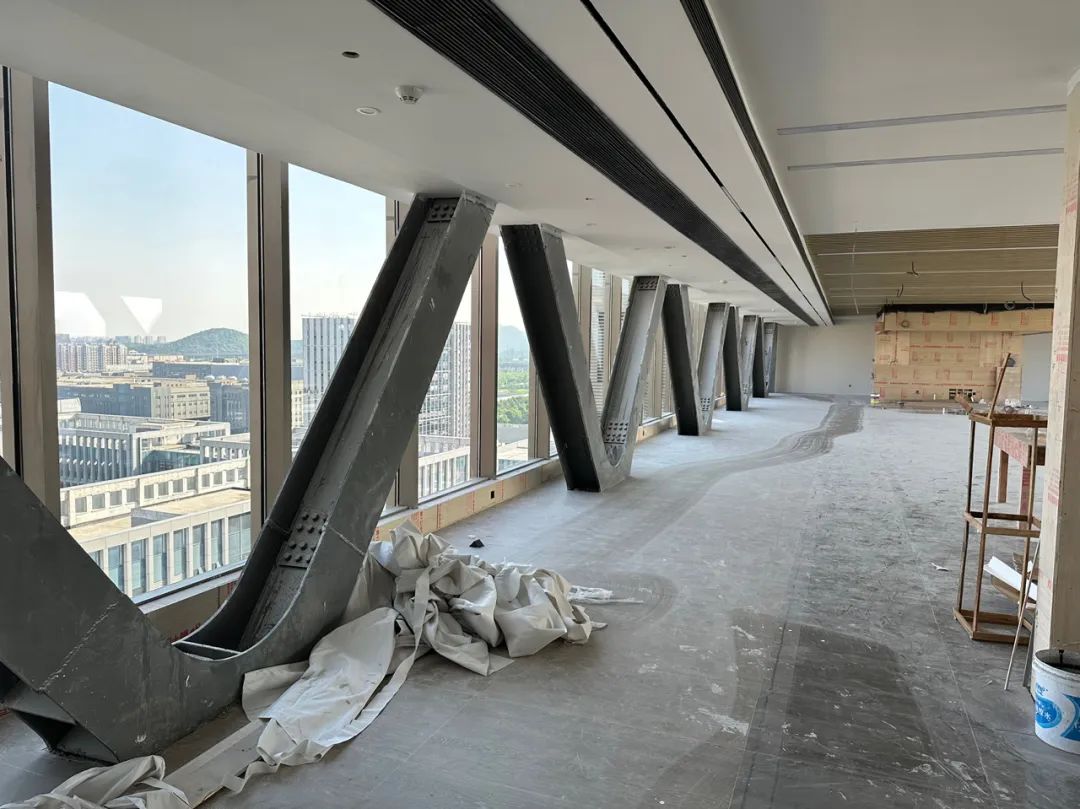

风景很棒▼

屋顶排水孔▼

翻新钢结构轮胎架▼

5、项目其他照片

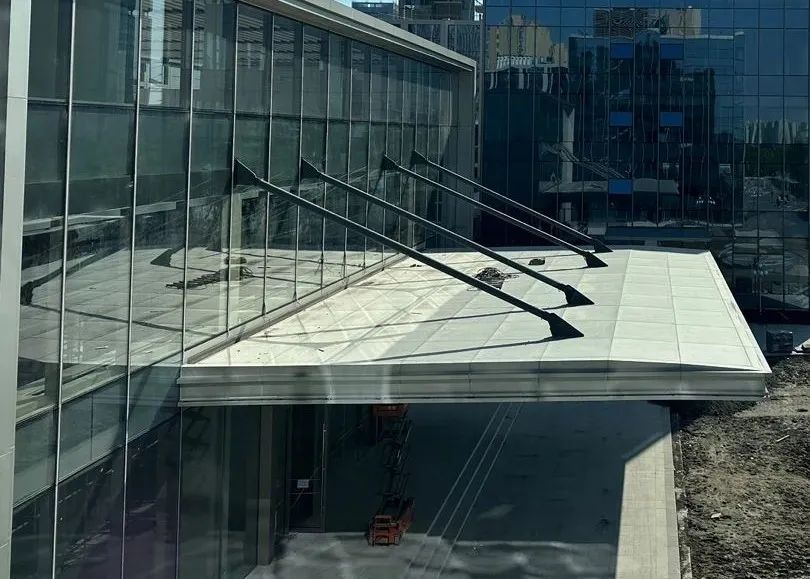

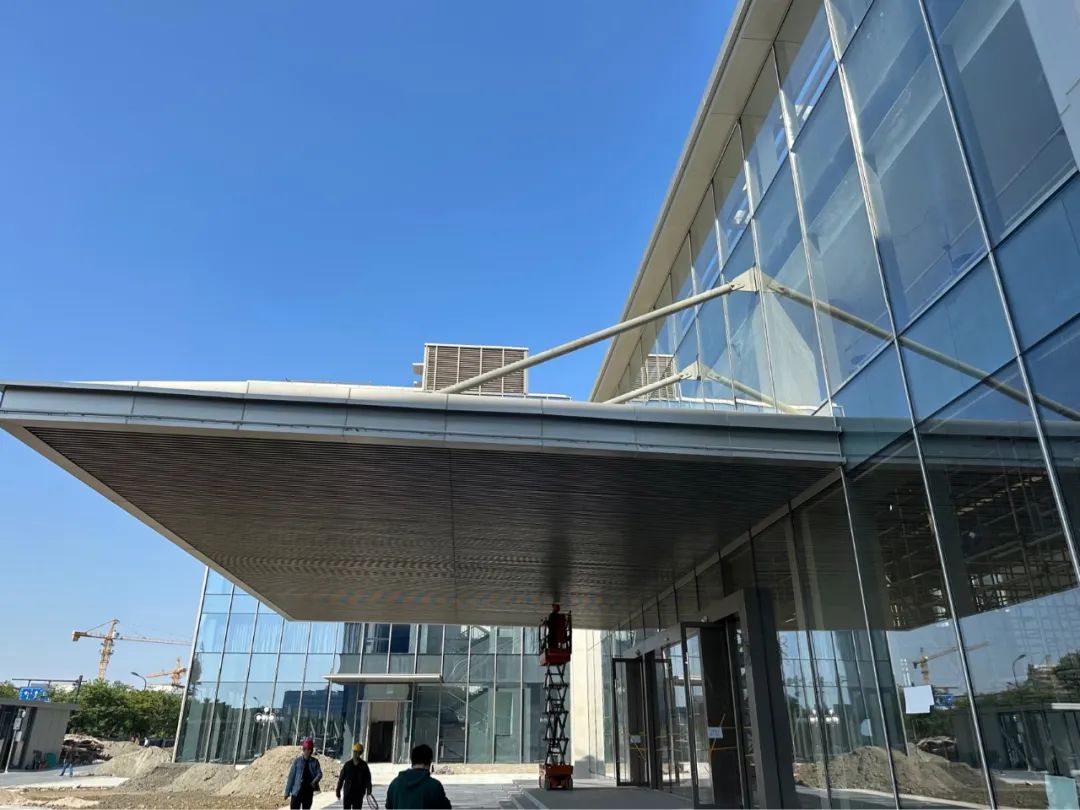

12mx20m钢结构雨棚采用四根180mm拉杆（风荷载压缩）。 超过图册尺寸的檐篷一般由结构专业人士设计。

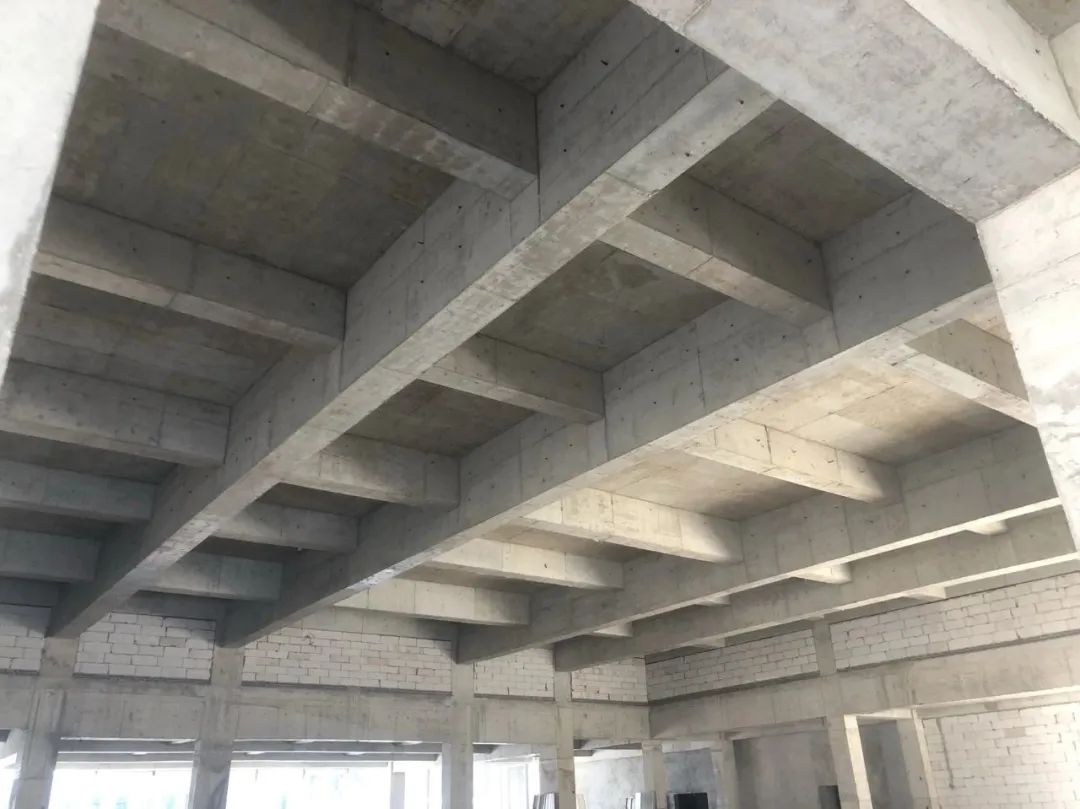

对于24m*25m报告厅，最佳结构方案是采用梁高1m的正交斜密肋梁，或采用预应力梁。 后来由于设计理念和综合造价问题，采用了简单直接的钢筋混凝土主次梁。 梁最大高度为1.5m，整个报告厅只有四根落地框架柱。 上部立柱和转换梁组成明腹桁架（由2层柱+3层梁组成）钢结构连廊施工图，承受部分竖向荷载（施工图注明梁内钢筋被拉穿）并采用机械连接，防止施工时梁底筋在柱内断开）。

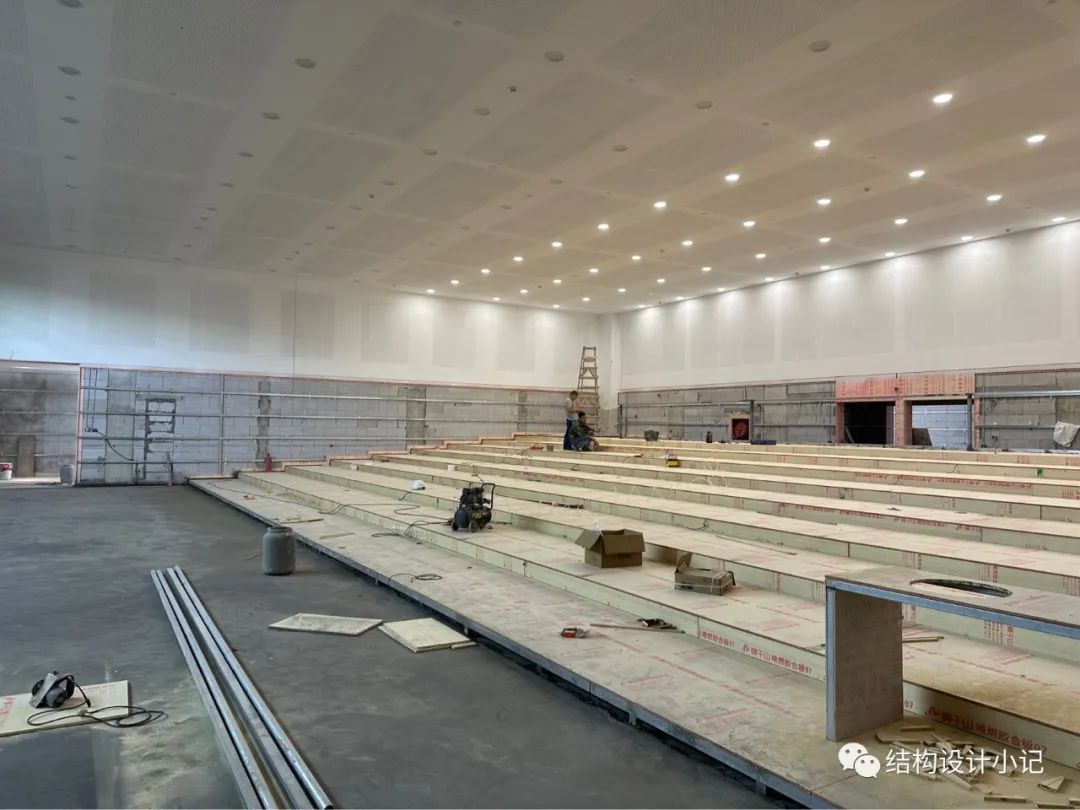

报告厅现场装修照片▼

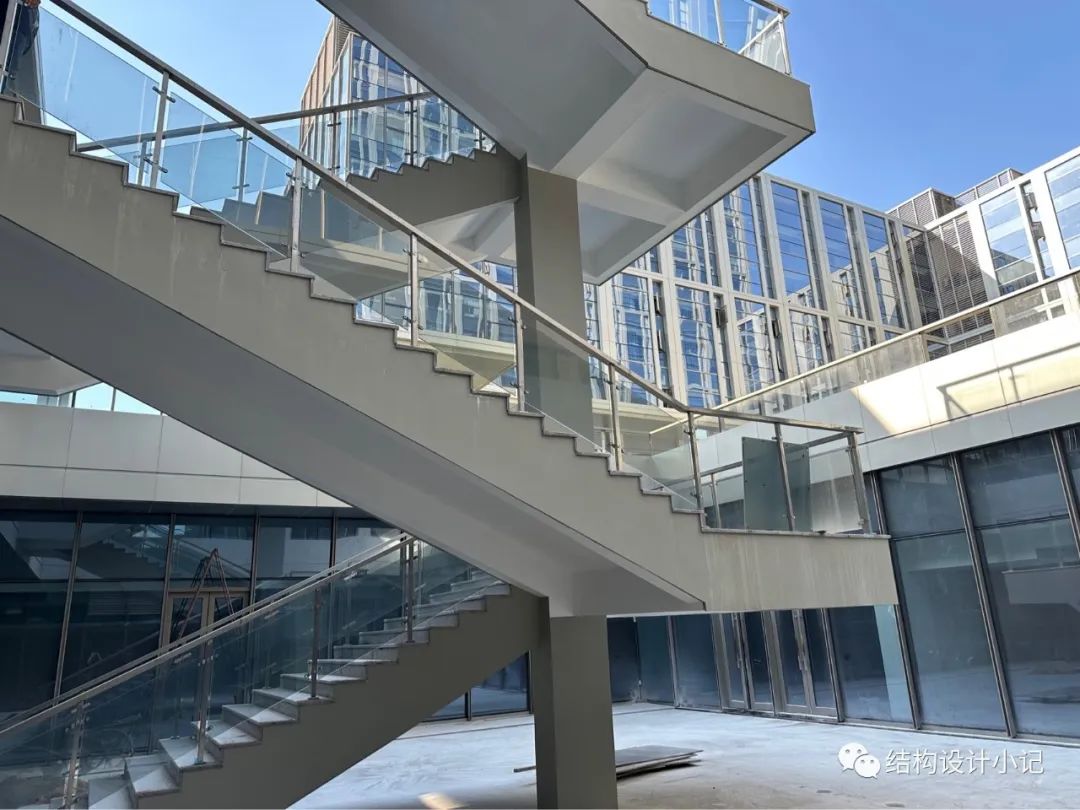

单柱楼梯，规划阶段楼梯总长度约为5m，采用钢筋混凝土悬臂楼梯。 后来因楼梯长度修改为8m，综合考虑后增加了一根混凝土单柱。

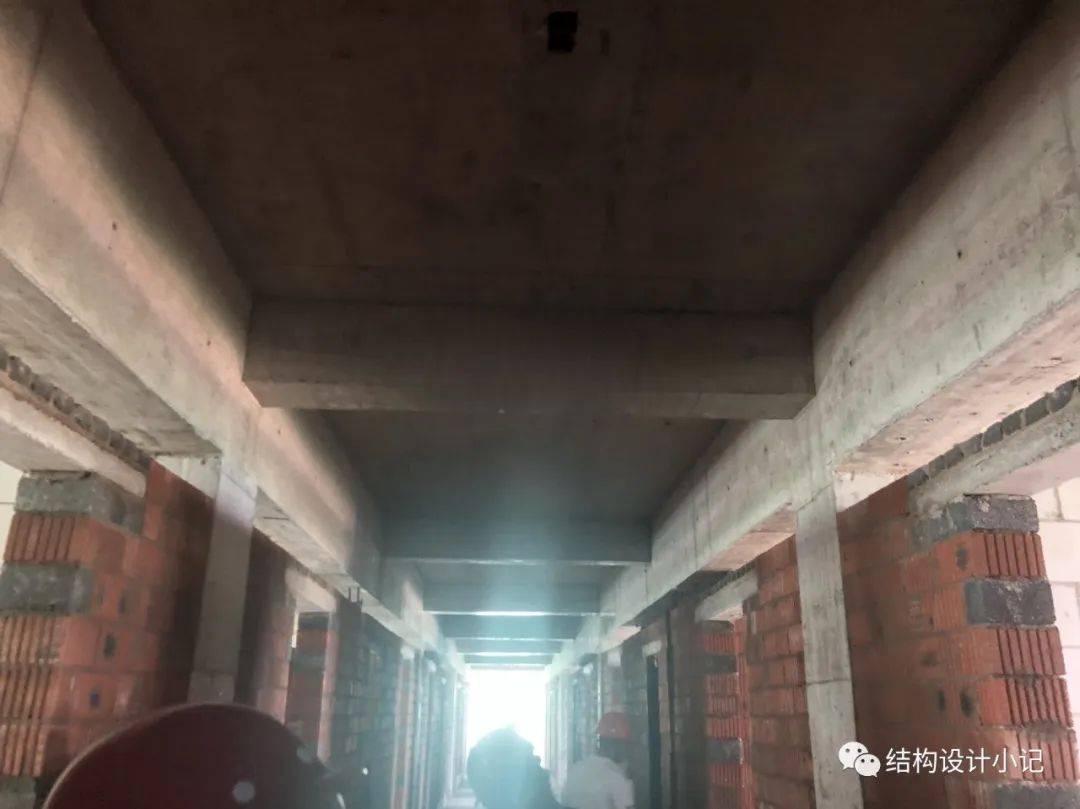

宿舍结构为框架结构，一层为商业空间。 楼上宿舍所有隔墙已全部施工完毕。 如果考虑填充墙的刚度贡献，则框架的相应部分在地震下几乎不会屈服。 整体结构是典型的头重脚轻、上刚下软的结构。 ，逐渐减小走廊部分梁的截面（宿舍梁的高度受静载控制，截面配筋较大），直至构件先于框架柱屈服钢结构连廊施工图，从而控制整体结构的屈服顺序（走廊里也有使用这种方法的相关文献厚板）。

六、周边项目

让我们再次感叹：连廊几乎是现代工业园区项目的标配。
