彩钢板上配电箱如何安装？图文解读各种电气施工节点

钢结构作为传统的结构方法，具有施工方便、速度快、强度高、自重低、抗震和抗动载性能好等优点。 在各类大跨度、超高层、超高层建筑中的应用越来越广泛。 重型厂房项目的结构设计。树中鸟教育电气设计视频教程

此类厂房多采用门式钢框架结构和钢柱网架结构，外墙及墙体结构采用压制工字钢钢板和夹芯板。 对于机电安装专业来说，与传统的圈梁结构或框架结构建筑相比，各个子工程无论是隐蔽阶段还是设备安装阶段的施工工艺都有很大不同。 需要详细阐述、制定切实可行的解决方案。 施工计划和工艺标准的实施无疑对实现整个电气工程的进度、安全和质量目标起着至关重要的作用。

一、施工难点

从选择钢结构建筑方式的目的、建筑的目的、钢结构的特点和施工要求来看，电气工程的实施主要存在以下难点：

(1)施工作业高度高。 为了满足生产、储运的要求，厂房工程多建为双层、大跨度、高层建筑。 对于电气施工来说，桥墩、桥梁、家具的安装等涉及到大量的高空作业，会对施工质量产生很大的影响，同时也对安全提出了很高的要求。树鸟教育电气设计培训

（2）工期紧张。 如上所述，钢结构厂房的建设速度很快。 另外，由于机电专业的特点，主要工作领域大多集中在项目的中后期。 因此，为了保证工期，必须制定合理的进度和人员。 和物料到货计划，严格执行，偏差及时纠正。

(3)专业管道复杂。 作为以生产为主的工业建筑，厂内的专业管道也非常复杂。 除了传统的配电和信息传输线路外，还有物资运输、控制系统、内联网甚至保密通信系统。 穿越它们的可能性，加上缺乏可靠的固定位置，给管道的综合布置、支架设置和管道安装作业带来了很大的困难。

(4)技术要求高。 传统结构建筑中常见的许多施工方法在这里无法实施。 特别是设备、管道的固定、埋设形式差异很大，这就需要施工人员和技术人员积极探索新的安装方法。 同时，安装高度的急剧增加也对起重技术提出了很高的要求。

2、技术措施

针对上述困难，应采取以下技术措施：

（一）制定可行的高空施工方案，密切跟踪土木工程行业进展，把握最佳施工时机。 对于可以在地面进行的施工，应集中力量在地面，减少高空作业的工作量，减少施工。 任务的难度。

（2）通过设计优化和施工推进，减少工作量，特别是高空作业的工作量。 同时，优先考虑安装方便、安全可靠的设备和材料，借鉴相关工程施工经验，确定合理便捷的安装方法，提高工作效率。

（三）制定详细的用工计划。 工期紧张时，现场人员应保证能分成多个社区队伍同时推进。 积极创造施工条件，在能落实成品保护的前提下，可与土木工程专业同时或先于土木工程专业进行施工。

（4）利用现有施工设备和建筑结构搭建作业面，如借助桥式起重机安装照明等。 厂房左侧高空作业脚手架扎根于下方钢结构梁中或直接在主梁上铺脚手架板，以降低操作平台。 设置时间。 同时增加货架高度，减少发生事故的可能性。树鸟教育电气设计培训

（5）确保配电室等设备间土建工程按期竣工移交，为后期调试创造机会。 严格控制设备到货时间，提前对设备材料进行检验、选型和价格确认。

3、电气施工节点做法

下面我们来讨论一下电气专业各个子项目中一些有代表性的节点实践。

3.1复合彩钢板外墙电气安装

3.1.1 电气桥墩 彩钢板外墙桥墩主要分为暗装式和明装式两种。 其中，暗扶壁应在所有钢结构梁、横梁安装完毕后、墙板安装前安装。 管道穿过梁的孔应用开孔器开孔。 安装内墙板时，施工人员应配合彩钢板安装队将箱、管定位在出墙、进入桥的位置。 应提前在彩钢板上开坑，并保证箱体开口位置在彩钢板边缘。 波谷。 从墙壁延伸进入桥内的管道宽度应为10cm左右，安装桥时再与桥连接。

对于彩钢板外墙上裸露的桥墩，可采用拉力扣和欧姆卡将导管直接固定在墙上。 固定点的位置应在彩钢板的波峰上，拉扣的选择应满足硬度要求。

3.1.2 电缆安装

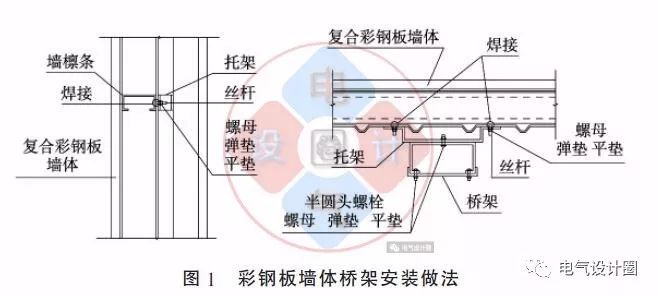

彩钢板外墙立桥应根据桥梁长度提前安装。 在安装内墙板之前，将两个螺钉钎焊在墙檩上。 安装内墙板时，应将螺钉从开口处引出，然后用螺钉将桥底座两端固定到丝杠上，最后将桥固定在底座上，如图1所示。这里施工时要注意基础的宽度。 通常的设计和规格要求其在1.5至2m之间。 由于外墙横向檩条的宽度基本在2m左右，可以满足这一要求。

3.1.3 配电箱安装

从美观和安装方便的角度考虑，彩钢板墙式配电箱的安装应尽量裸露。 外墙檩条上垂直钎焊有两个工字钢支架，型钢平面贴在内墙板上。 根据配电箱的高度和规格，在两个工字梁支架的上方和下方钎焊一颗螺钉。

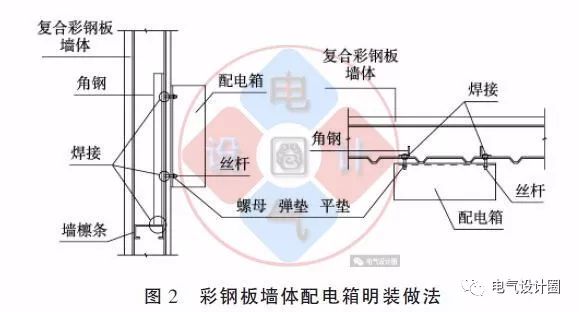

内墙板闭合并满足安装条件后，对准配电箱后面板的螺钉和钻孔，用螺钉将配电箱固定在螺钉上钢结构屋面彩板房安装施工方案，如图2所示。配电箱暗装安装与明装类似。 支架也采用工字钢，用螺钉将箱体侧面与钢支架固定。 也可用螺钉固定钢支架和十字檩条。

彩钢板外墙配电箱明装安装方法

3.2 结构钢柱、纵梁电气安装

结构钢柱和纵梁是建筑物重要的承重结构。 在其上固定安装电气设备时，首先应考虑结构要求，确保结构安全。 只要经过结构专业人士认可，且对结构影响不大，采用钎焊固定支架无疑是最省时、省力、最可靠的安装方法。

事实上，如果无法进行点焊，管夹法可以有效满足设备安装的需要。树鸟教育电气设计培训

3.2.1 桥梁安装在钢柱上

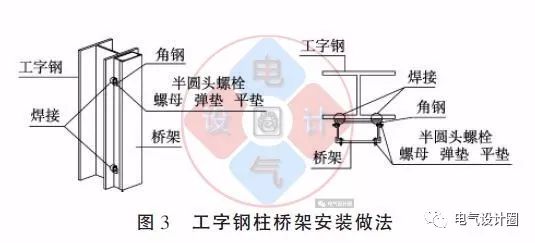

立桥采用工字钢固定。 将两段外向内的工字钢点焊在与钢柱同一高度处。 各段之间的距离应适合桥梁的长度。 安装时将桥体嵌入两段型钢中，桥体两侧用半圆头螺母固定在型钢上，如图3所示。

厂房外墙周围的纵桥安装综合支架，固定在起重机行走梁和厂房框架梁上。 对于没有上述钢结构梁的区域，应通过结构专业人员在钢结构柱上加牛腿。 架设副梁固定综合支架。

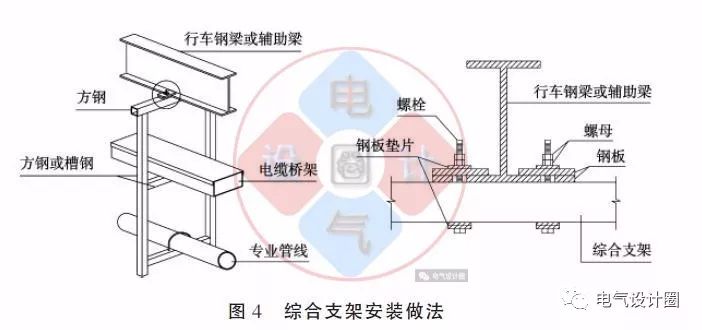

综合支架通常采用方钢制成。 如果载荷允许且吊挂后形状不变形，框架也可用型钢制成。 安装时，将支架吊装在钢结构梁下方，用螺钉将支架顶部的厚板和方钢横担同时紧固到主梁一侧，并在厚板与厚板之间固定一块。板和方钢与主梁。 使用与梁长度相同的厚板来平衡力。 螺钉和厚板的选用应满足硬度要求，如图4所示。电缆等专业管道通过螺钉和U型夹固定在综合支架上。

3.2.2 配电箱安装

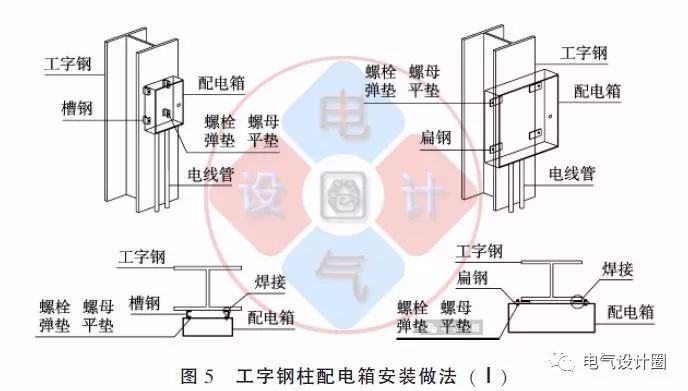

当配电箱长度长于钢柱时，应根据配电箱的安装高度和规格，在钢柱上固定四段钢材。 型钢底部朝外，两侧与钢柱点焊。 左侧另一个孔钻好，通过螺母固定在配电箱上。 当配电箱长度短于钢柱时，将配电箱相应位置固定在钢柱上四秒。 工字钢，型钢平面贴在钢柱上，一部分点焊在其上，另一部分伸出钢柱外，钻孔，将配电箱固定在螺丝，如图5所示。

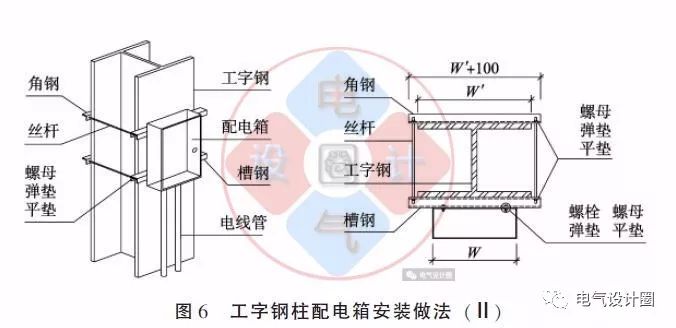

当钢柱上不允许点焊时，可用工字钢和型钢制作支架（如图6所示）。 将型钢和型钢放置在型钢立柱的前后两侧，并用螺钉将型钢和型钢的两端连接在一起。 根据配电箱的安装高度和规格，选择合适的高度紧固在钢柱上。 然后在角钢支架上钻孔，固定配电箱。

钢柱上墩先用电锤打孔，然后用卡扣和欧姆卡固定管道； 管道也可以固定在上述支架上。

3.3 屋顶门楣电气安装

3.3.1 家具安装

大跨度钢结构厂房的屋面过梁多采用C型钢、Z型钢和型钢。 家具的固定方法一般都是类似的，安装方法可以采用链式起重机和管式起重机。 用管吊安装时，将四部分管的一端固定在金卤灯上，将钢丝从型钢的一侧穿过型钢的另一端。 将其用螺钉固定在型钢的内侧和外侧。 同时，为了防止家具常年晃动而导致螺丝松动。 ，锁紧螺母也应该在外面进行修改。树鸟教育电气设计培训

用两个螺钉将型钢底面固定在C工字钢和Z工字钢的平面上。 对于型钢，用工字钢的另一侧与之啮合，然后用螺钉固定。 如果载荷允许，也可以使用型钢固定家具。

3.3.2 电动扶垛

为保证施工安全，提高工作效率，外墙下敷设电缆管道应优先选用JDG铁管。

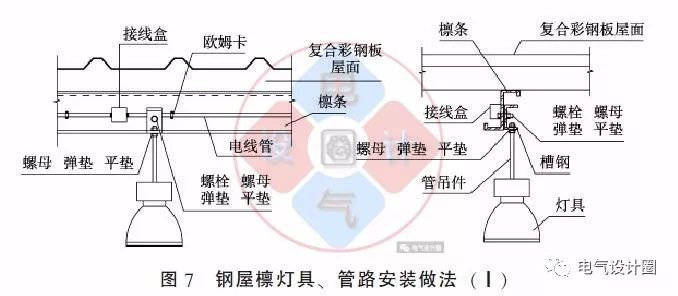

设计和施工推进管道时，应尽量与屋面过梁安装方向平行钢结构屋面彩板房安装施工方案，以便电气管道、线箱沿过梁安装，直接固定在角材侧面或下表面钢。 欧姆卡与线盒采用机械螺母固定，如图7所示。这种管道布置方式安装方便，固定点宽度可根据规范要求和实际现场情况自由设定。

由于回路控制和回路定义的需要，所有管道的方向不能设置为遵循屋架的安装方向。 仍然会有一些垂直于屋顶门楣安装的管道。 在这种情况下，电力管道和线盒一直是通过欧姆卡和机械螺母来固定的，但固定点只能设置在与管道垂直相交的每个屋架的下表面上。 由于门楣下表面接触面积有限，当线箱置于屋架下方并固定于屋架时，进入线箱的管道没有多余的固定位置。

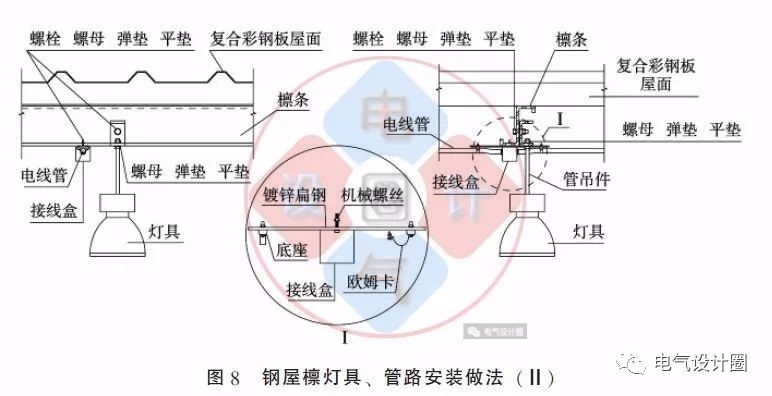

此时需要增加额外的固定措施。 在线箱顶部可改装一段长约40cm的-25×4热轧钢，与线箱一起固定在屋架下方。 工字钢两端安装欧姆卡固定台阶。 线箱管路减少了线箱两端各一个管道固定点，有效解决了JDG管道进入线箱时固定困难的问题。 也符合施工规范中对裸露桥墩上夹件位置和宽度的要求。 要求，如图8所示。

同理，当线盒位于前后两个固定点中间的悬挂位置时，通过上述措施，线盒与线管有效连接成一个整体，也可以最大限度地减少管箱开裂和接头变形的可能性。 这种方法在民用建筑室内车棚照明工程施工桥墩时也可以很好地使用。

3.4 球网电气安装

球形电网上的电气安装应在电网在地面组装时开始。 电缆管材质仍优选为JDG铁管。 地面施工阶段，应完成电网内所有桥梁安装及桥墩穿线和照明电路。 其他电力、消防管道的安装，应待电网升起到位后，再与其他部位的线路连接。

3.4.1 电力桥墩、桥梁安装

电力墩采用30cm长∟30×30型钢作为支架。 型钢上端通过U型卡固定在格栅下端，电缆管通过欧姆卡固定在型钢下端。

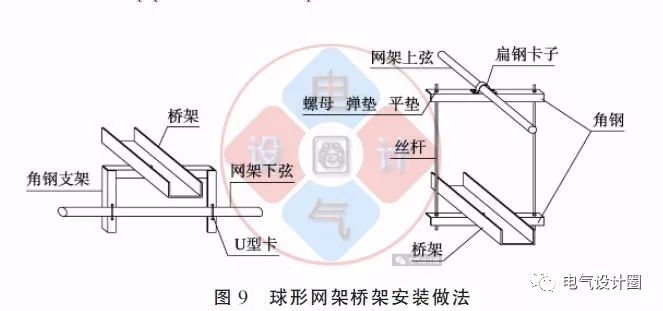

安装电缆桥架时，先用型钢制作30厘米高的门式支架。 支架的两条腿通过U型夹子固定在网格的下弦上。 桥架通过半圆头螺母固定在型钢支架梁上。 当格栅下弦宽度不足以满足肘板宽度要求时，可增设吊架。 吊架采用型钢制成的欧姆卡将型钢梁的中部固定在型钢的上弦上。 型钢的两端和下部用钢丝固定。 连接另一根钢梁，将桥梁固定在钢梁上，如图9所示。由于网格上弦上的吊架只起到辅助下弦支架承重的作用，所以在桥梁安装完成后，下串支架完全可以满足防摇要求，因此吊架不再采取防摇措施。

3.4.2 家具安装

球形网格上的家具是用挂钩固定的。 用Φ8工字钢加工一个方形钩子，钩子内侧留5cm左右，用于与网格球钎焊。 在格栅升起之前，将工字钢吊钩钎焊到格栅的下弦球上。 工字钢采用双面钎焊，保证足够的硬度。

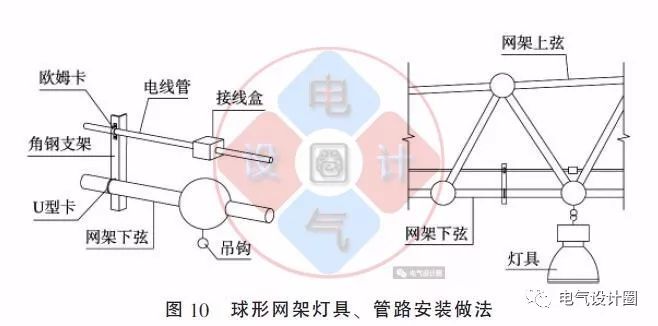

安装家具时，将家具挂钩挂在工字钢挂钩上。 家具挂钩应有锁定装置，防止开裂。 接线盒位于下弦球上方，通过金属软管与家具连接，如图10所示。由于金卤灯重量较大，这种安装方式可以保证家具的稳定性。树鸟教育电气设计培训

3.5 外墙防雷装置安装

作为以钢结构为主的厂房，是一个大型等电位体，连通性良好。 其钢柱可作为防雷引下线，外墙上的钢扶手可作为避雷带。 这里主要讲解一下外墙明装避雷网的方法。

根据工厂的功能和重要性，有的工厂可以直接使用符合长度要求的金属外墙作为接风口，而有的工厂需要防止外墙因雷击而对屋顶结构和防水造成破坏，所以这种厂房的外墙接闪器网格往往设计成外露式。 众所周知，外墙裸露接闪网敷设的传统方法是在混凝土桥墩上铺设支架固定接闪器导线。

此方法不适用于岩棉保温的屋顶。 由于混凝土桥墩重量重，岩棉易变形，如果采用这种方法施工，建成后的成品美观度不高，坝体大多歪斜倾斜，雷击导体不是直的。 据悉，后期外墙做混凝土桥墩时，材料的运输也是一大难题。

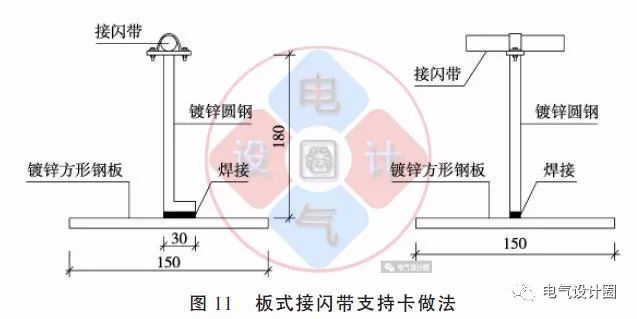

鉴于上述困难，参考相关图集，可以采用板式支撑卡作为避雷针的支架。 即以150mm×150mm热轧圆厚板为基板，中心点焊18cm热轧工字钢支撑卡，如图11所示。

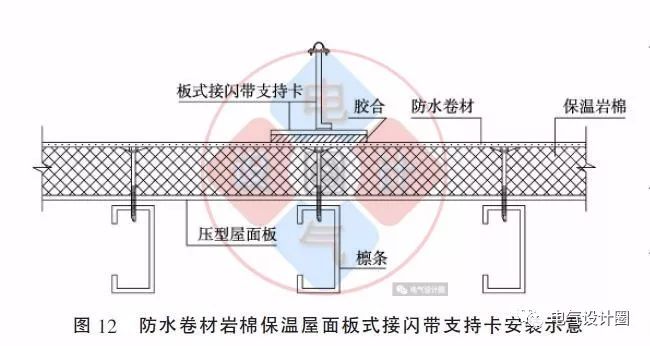

安装时，将矩形厚板按宽度要求粘在女儿墙防水膜上，然后将避雷网外露的工字梁固定在卡子上。 要求在板支撑卡及其下方放置防水膜和保温层。 外墙板必须相互粘结牢固，如图12所示。这种方法有效地防止了因基础倾斜而导致外露雷网的变形。 同时，预制支撑卡在外墙防雷施工时安装、运输也非常方便，可谓一石二鸟。
