墙、板、梁钢筋施工要点及常见问题汇总

墙、板、梁钢筋施工要点及常见问题汇总

1、钢筋安装施工准备

现场开始绑扎钢筋前，应先清理垫层和模板内的垃圾。 绑扎时，首先在模板上标出钢筋的位置线：底板钢筋应在垫层上标出； 墙板钢筋应在模板上进行标记； 柱箍筋应在两条对角线上进行标记，梁箍筋应在竖立肋上的标记点上。

模板工作面清理干净后，整体交付给钢筋团队。

2、钢筋锚固要求

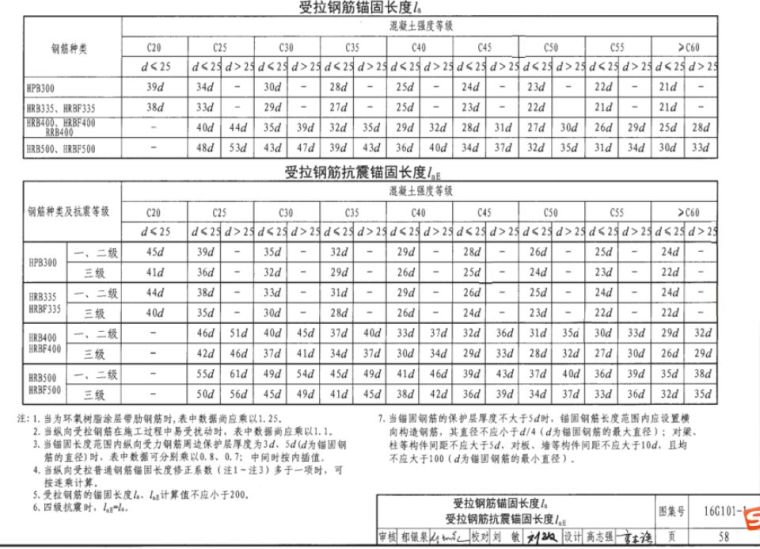

受拉钢筋的最小锚固长度La和抗震锚固长度LaE应符合16G101-1规范的要求：

3、柱钢筋安装

(1)柱钢筋绑扎

1、在楼板混凝土上弹出立柱定位控制线，检查立柱的位置。 主筋偏差超出规范范围时，应及时报告。 技术负责人制定处理方案后，按照处理方案进行施工。 您不得在现场自行操作。 处理。

2、设置柱箍筋：根据图纸要求的间距计算每根柱的箍筋数量。 先将箍筋套在从下层伸出的搭接钢筋上，然后焊接柱钢筋，箍筋接头（搭接钩）应错开在四个角处的纵向钢筋上。

3、画箍筋间距点：在焊接柱的竖向钢筋上，按照图纸要求用粉笔画出箍筋间距点。

4、柱箍筋绑扎：根据标记的箍筋位置线，将设置好的箍筋向上移动，从上到下绑扎。 建议使用带扣装订。 箍筋应与主筋垂直，箍筋角点与主筋的交点应系紧。 主筋与箍筋非角部的交点宜扎成梅花形。 箍筋搭接钩应沿柱立杆错开，并绑牢。 柱上、下端箍筋应加密，加密区域长度及加密区域箍筋间距应符合设计图纸要求。 当设计需要箍筋用拉杆时，拉杆应钩在箍筋上。

5. 安装柱垫片：柱使用塑料垫片。 纵、横向间距不大于800mm，横向间距不小于2。

(2)加长纵肋的正确方法

(3)柱钢筋偏置处理节点

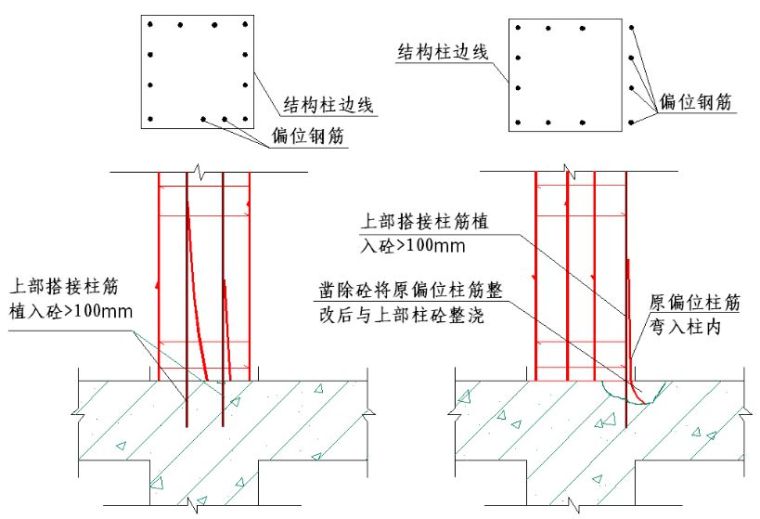

结构柱钢筋内挠度处理节点 结构柱钢筋柱外挠度处理节点

注意：如果地下室柱钢筋偏移到柱外，则不能弯曲柱筋，适当增大柱尺寸，并用混凝土包裹柱筋。

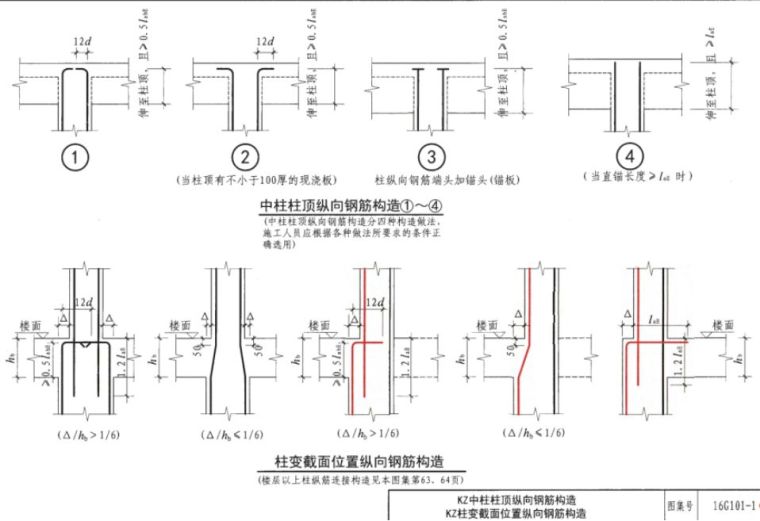

(4)变截面柱的结构要求

(5)柱箍筋致密结构要求

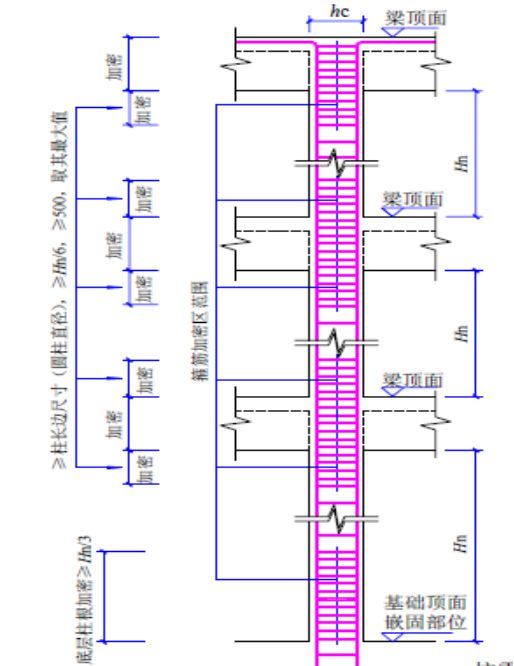

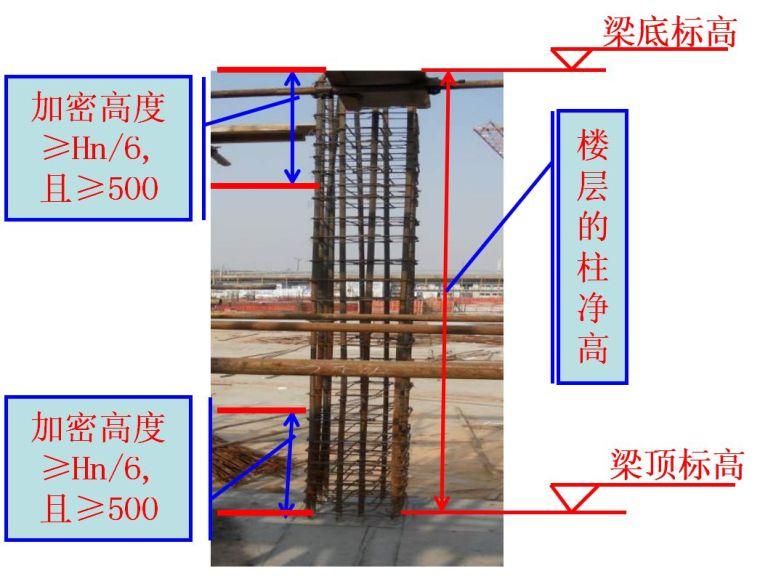

(6) 柱箍筋密度区范围

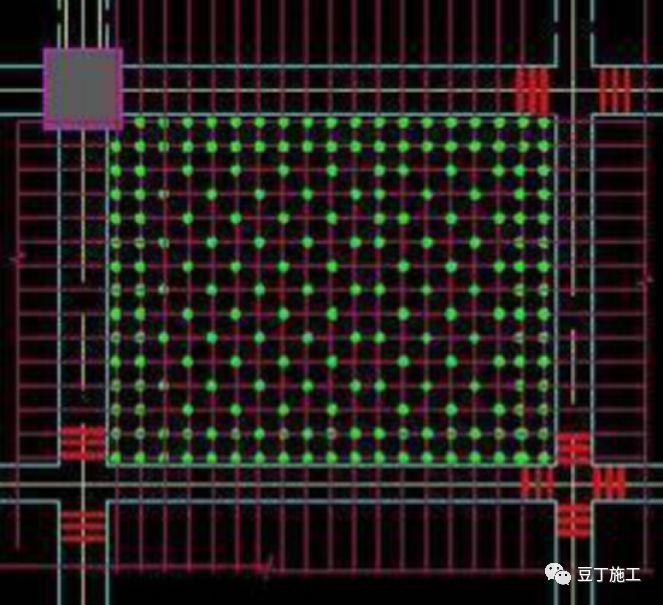

(7) 核心箍筋要求方法

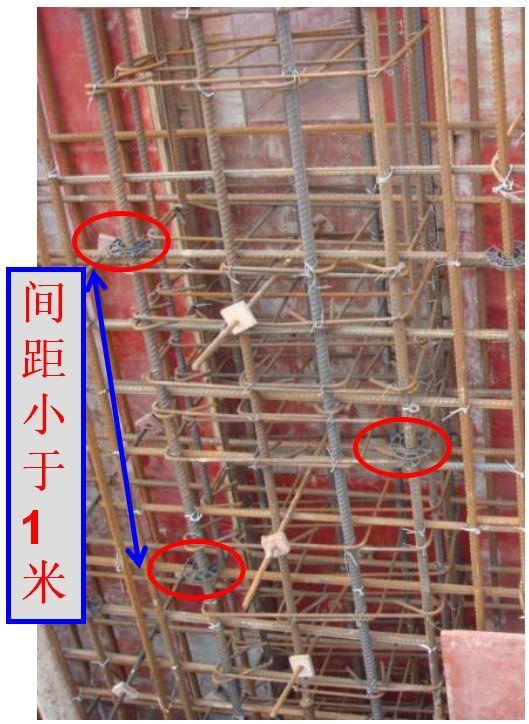

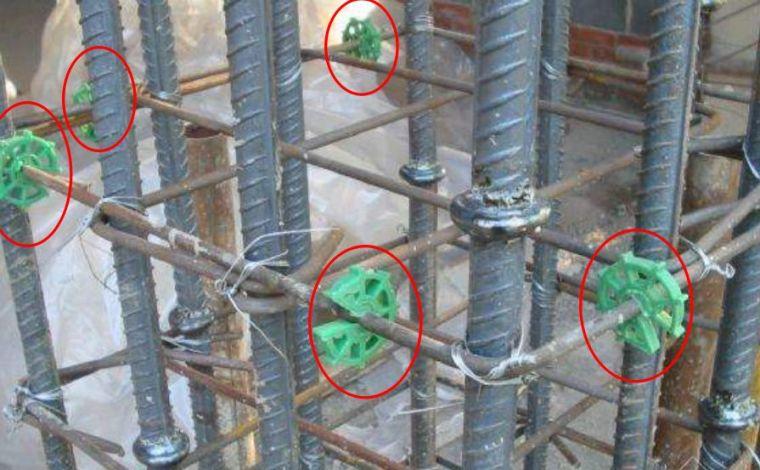

(8)加强保护层垫板安装要求

围绕柱对称

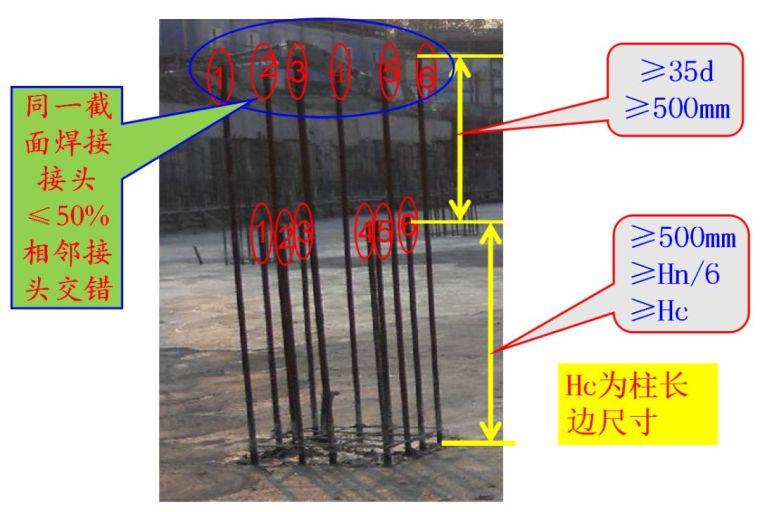

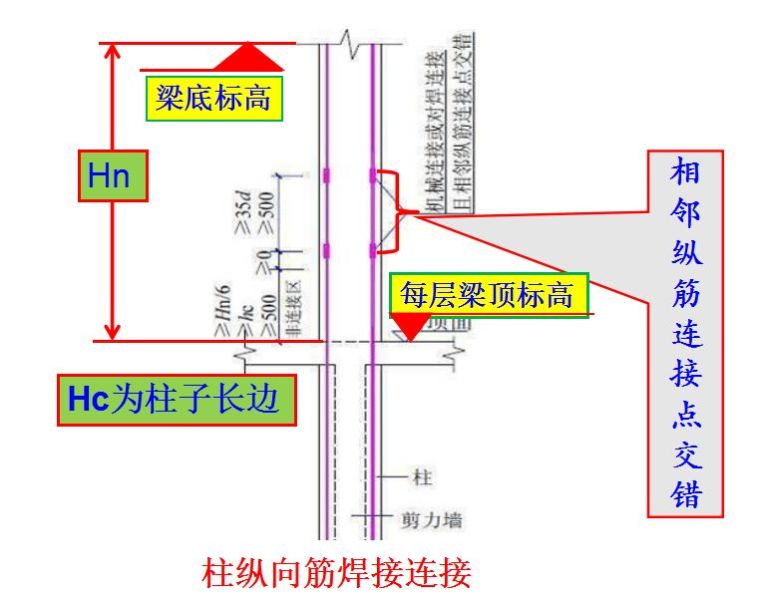

(9)柱纵筋焊接连接要求

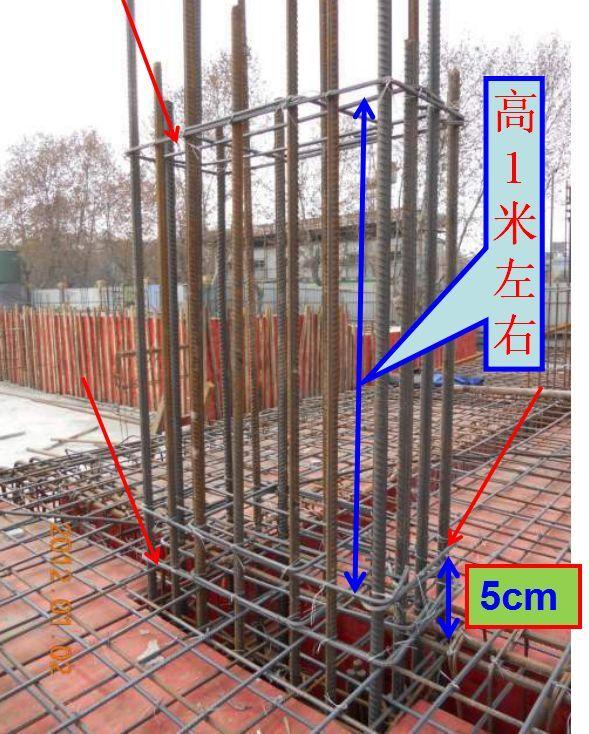

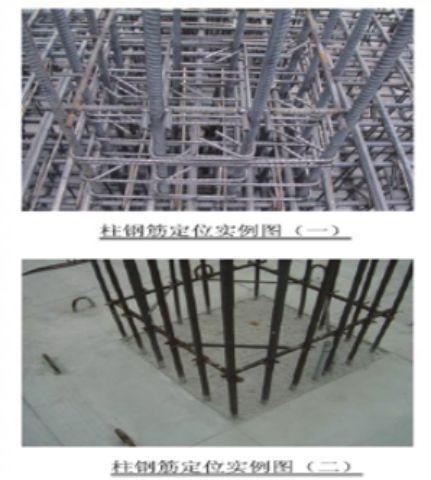

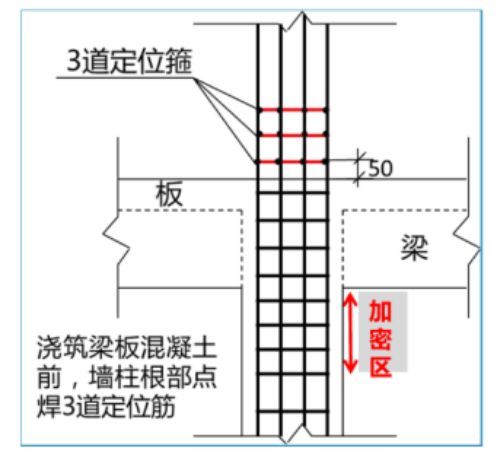

(10)定位箍设置要求

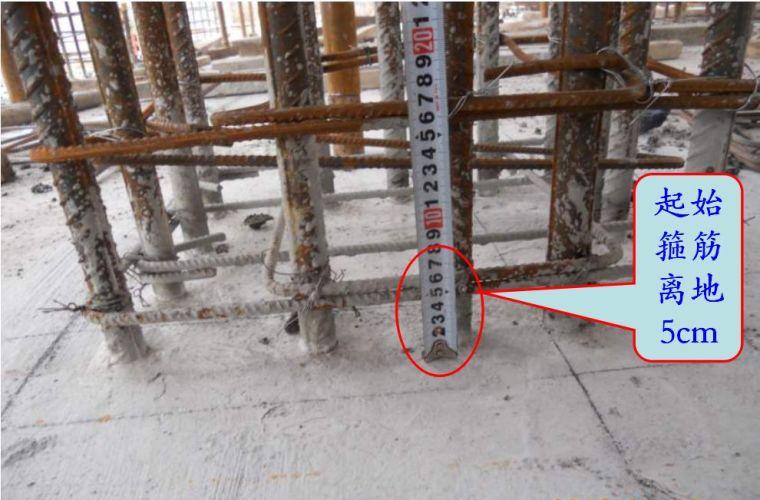

起始箍筋距地面约50mm，柱纵筋、梁筋绑扎牢固。

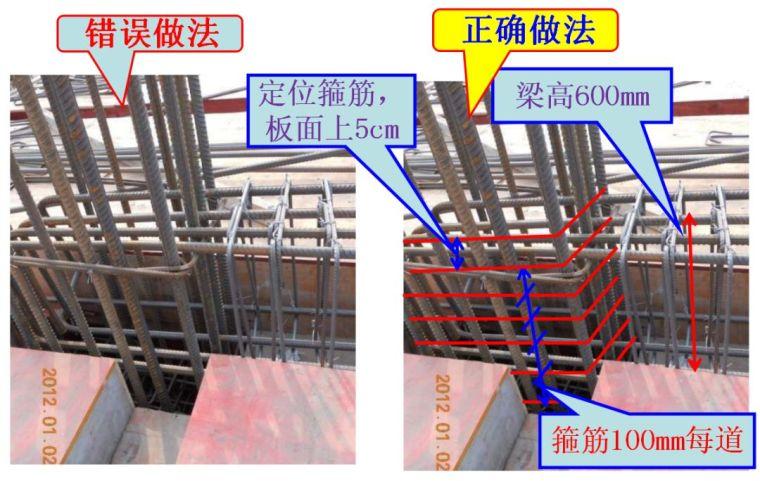

(11) 柱的起始箍筋

4、墙体钢筋安装

1、在楼板混凝土上弹出墙体和门窗洞口的位置线，并再次校正预埋钢筋。 如有位移，用柱主筋处理。

2、配电条在墙上的放置顺序：先用定距夹将竖条绑住，然后将所需的竖条配电条放在墙柱旁边的墙上，并与墙柱稍微固定。 然后将水平分布筋用定距卡绑好，然后将水平分布筋从上到下固定在墙上。 最后固定纵向分布筋。

3、墙体钢筋为双向受力钢筋。 所有钢筋交叉点均应逐点绑扎，其搭接程度和位置必须符合设计图纸和施工规范的要求。 为保证混凝土浇筑时墙体钢筋不发生移位，拟在每层楼顶设置用A8钢筋焊接而成的墙体钢筋定位架，用于定位两层之间的相对位置。层墙钢筋和定位单根钢筋。 位置。

4、为保证门窗洞口标高位置正确，在洞口竖肋上画标高线。 门窗洞口必须按设计要求用连梁钢筋绑扎，锚固件入墙长度必须符合设计要求。 另外，与其他工种配合安装预埋管件、预留孔等时，其位置和标高应符合设计要求。

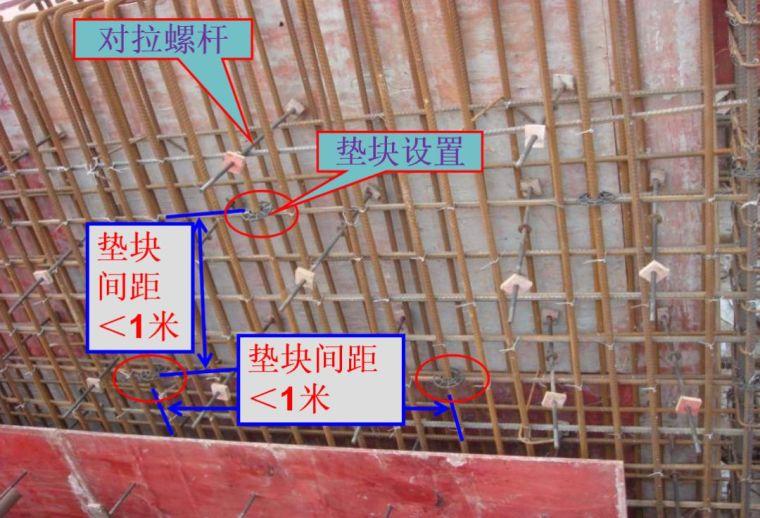

5、墙体加固垫采用塑料垫，呈梅花形排列，纵横间距不超过800*800mm。

(1)剪力墙施工方法

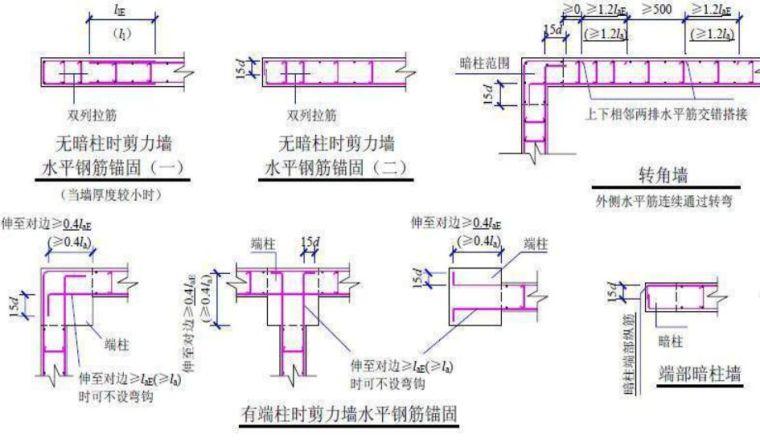

(2)墙端板与柱的锚固结构

(3) 剪力墙的标准做法

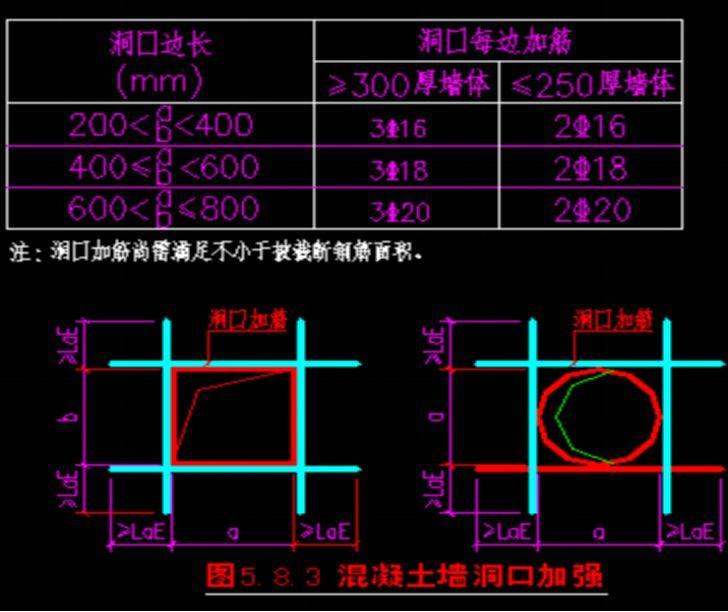

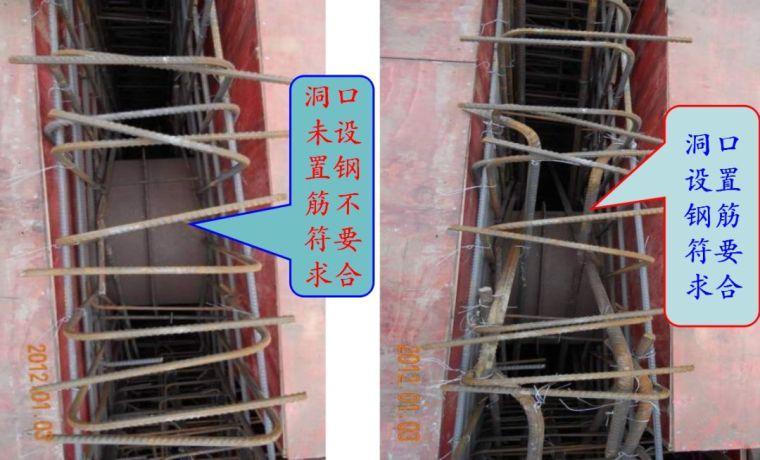

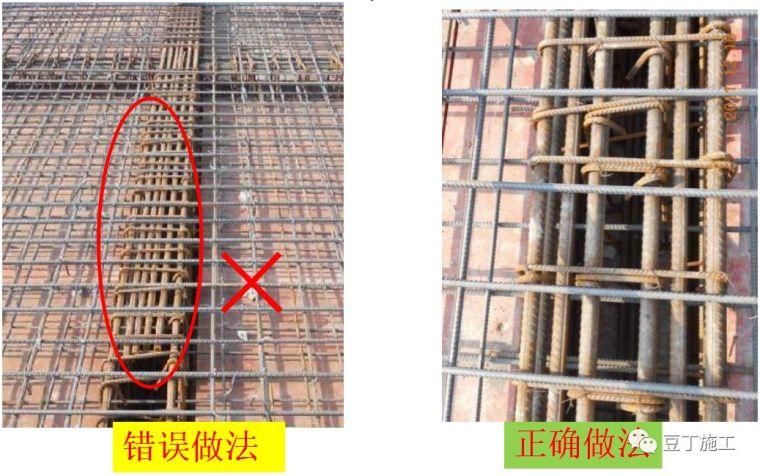

(4)墙、板上留孔，加强钢结构

5、梁钢筋安装

1、先系梁钢筋，后系框架梁，后系非框架梁，先系主梁，后系次梁，先系小跨梁，后系高跨梁。

2、首先将梁钢筋从下往上穿入，并在主梁钢筋上画出箍筋间距，然后设置梁箍筋钢结构主梁与次梁节点，然后按照画出的间距将箍筋一根一根分开。

3、梁上部绑扎纵筋的箍筋采用肘节法绑扎。 搭接处箍筋的钩子应交错系在梁上。 梁端第一箍筋宜距柱节点边缘50mm设置。 梁端与柱相交处的箍筋应密集，其密集区的间距和长度必须满足设计要求。

4、当节点处钢筋穿插很密时，应特别注意梁顶面主筋间净距按主筋间最小净距取30mm。

5、当主筋为双层时，两层钢筋之间可采用水泥预制条作为垫块。 水泥预制条的行距应≥1.5m且不小于2。

6、安装垫板：在主、次梁箍筋与主筋的交汇处放置大理石垫板。 垫板之间的间距不应超过800mm。 梁两侧采用塑料垫板，纵横间距不宜超过1000mm。

7、绑扎梁钢筋时，应防止水、电管道抬升或压下钢筋。 梁钢筋验收前应防止防雷接地，并将其端部或主、次梁交叉处焊接牢固。

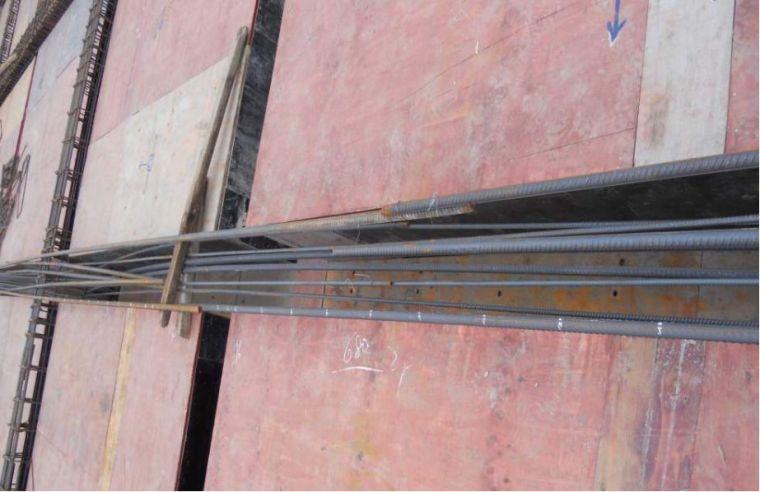

(1)梁箍筋安装前的标记和定位

(2)梁筋的标准安装

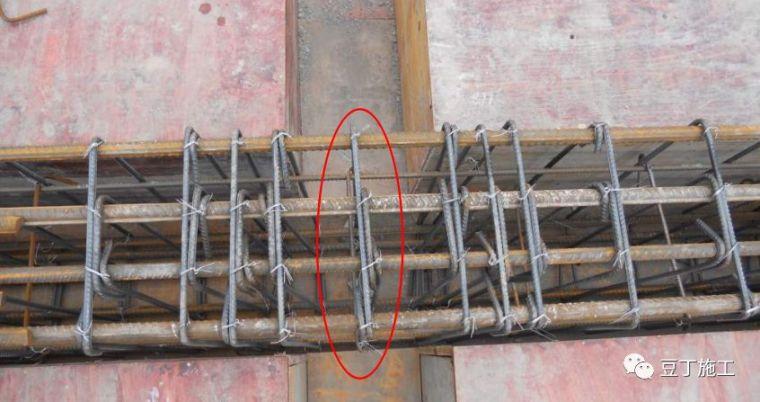

(3)主次梁交接处核心箍的设置

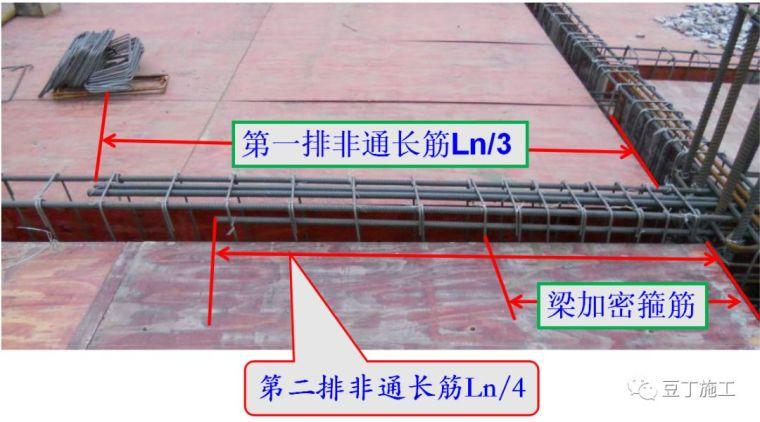

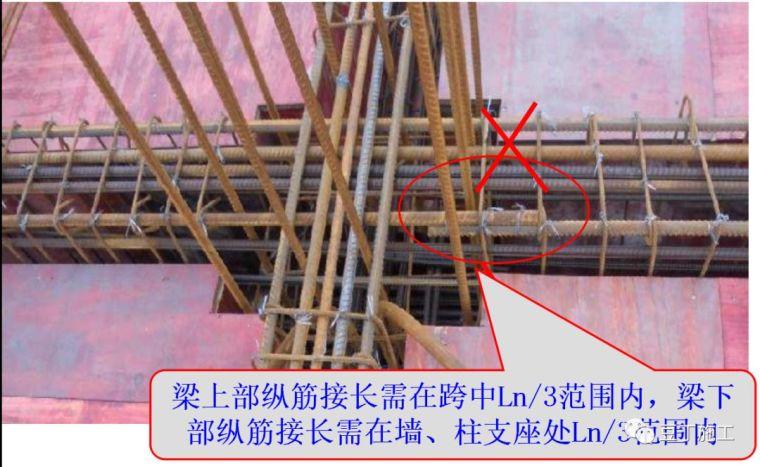

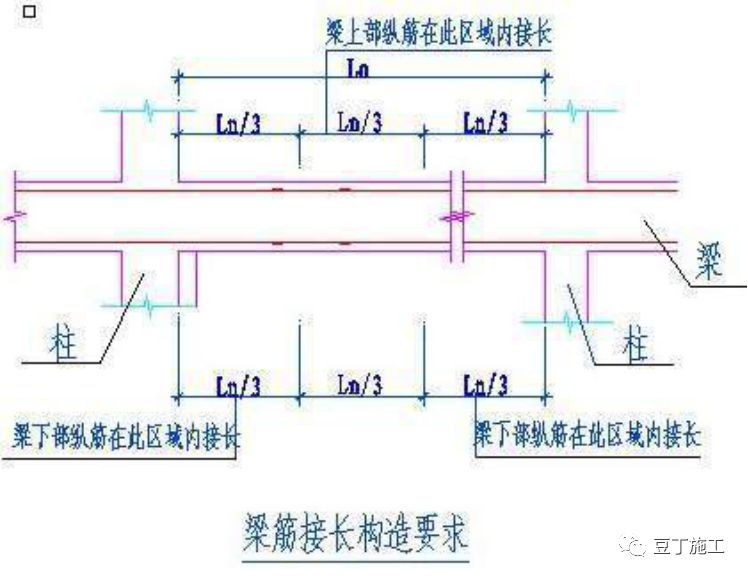

(4)梁纵筋伸出位置的结构要求

梁上部纵筋长度必须在跨中Ln/3范围内，梁底部纵筋长度必须在Ln/3范围内在墙和柱支撑处。

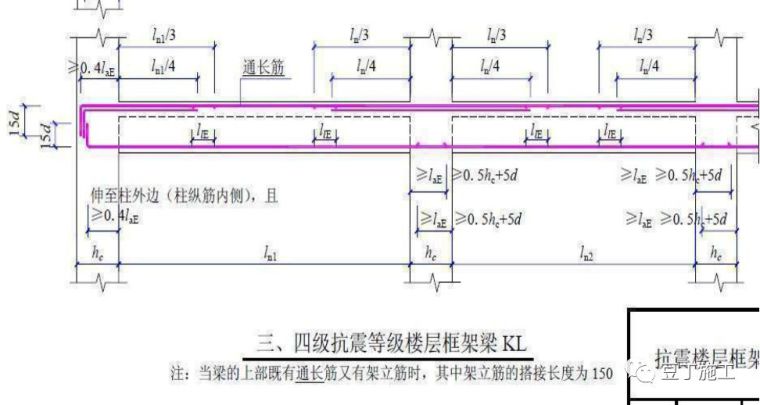

(5)梁纵筋结构要求

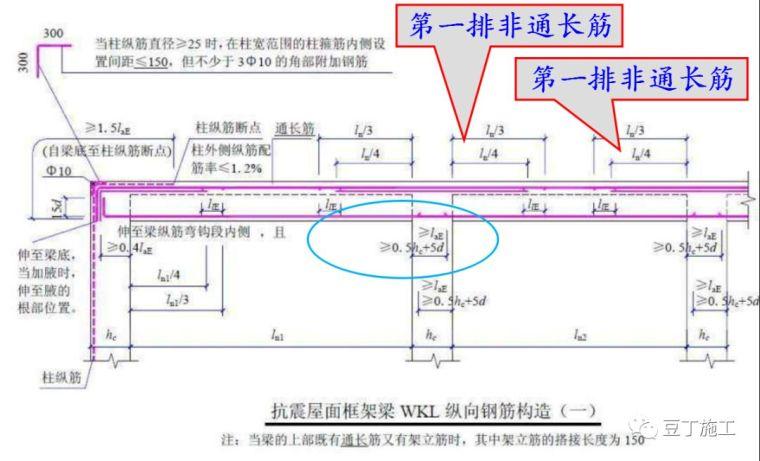

(6) 屋面梁节点标准做法

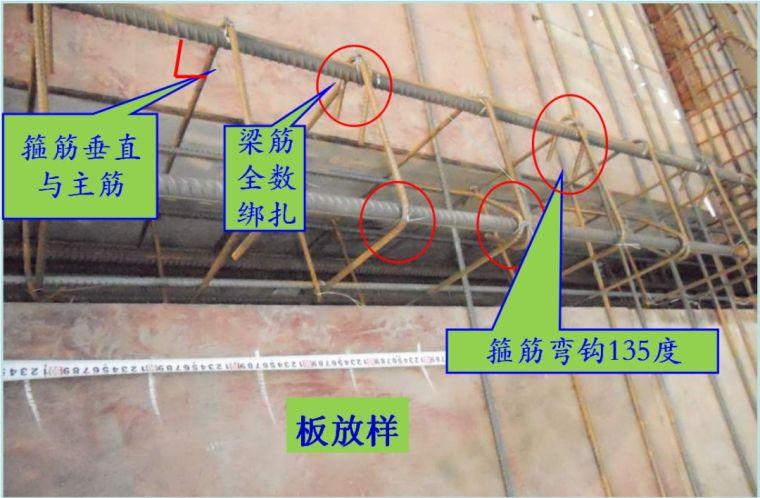

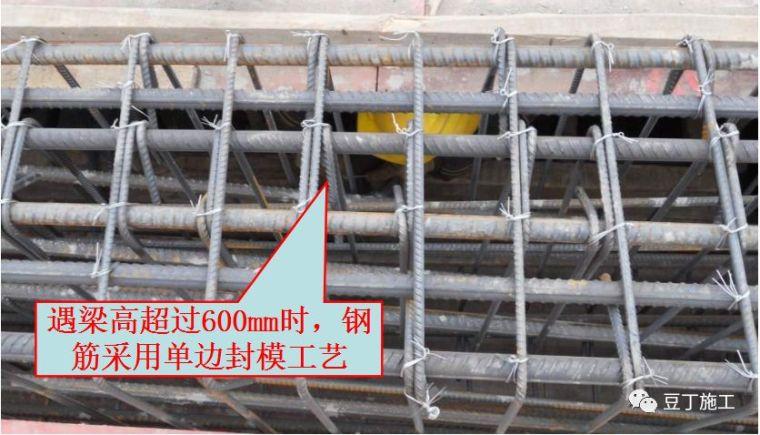

(7)梁钢筋标准安装

(8)梁纵筋加长方法错误

同截面长度面积大于50%

(9)梁钢筋绑扎(不合格)

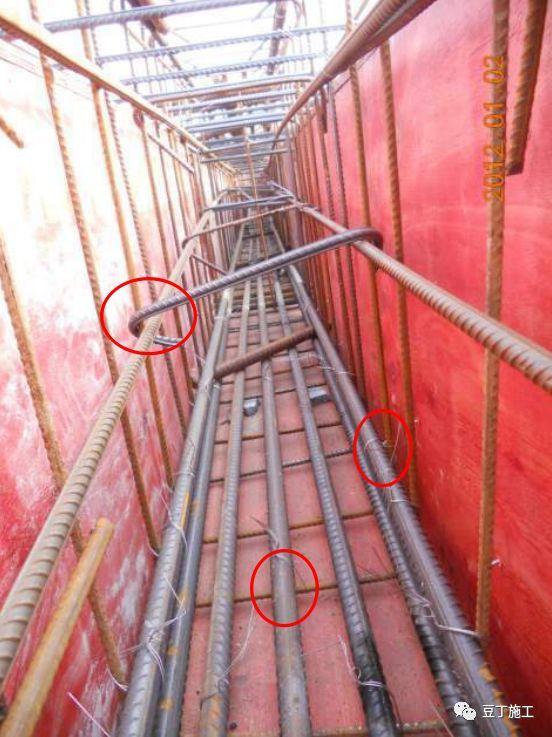

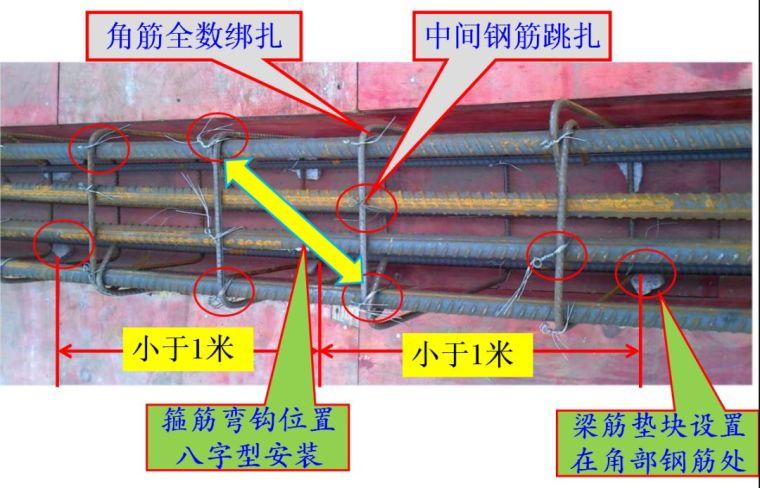

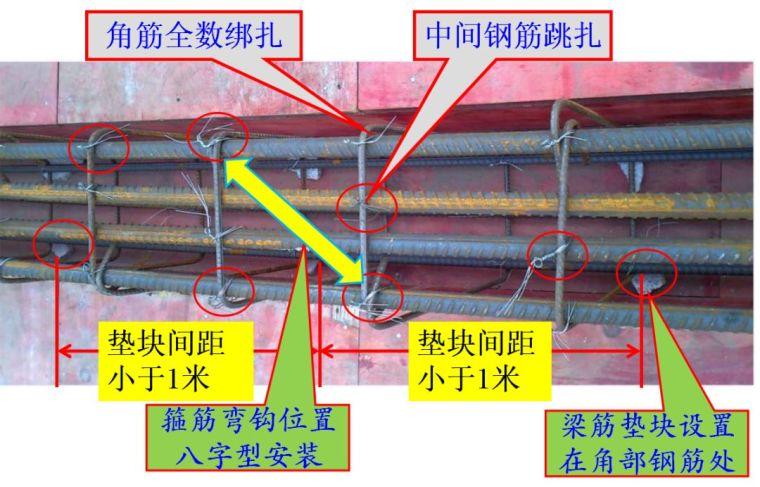

(10)梁底筋标准绑扎（合格）

梁底板角筋全部绑扎，中间纵筋跳扎，挂钩设置到位。

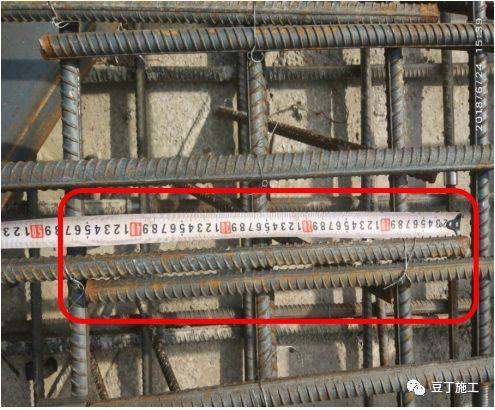

(11)梁钢筋间距要求

梁上部纵筋净距：≥30mm，且≥1.5d；

梁下部纵筋净距：≥25mm，且≥1.0d。

6、板筋安装

1、清理模板上的杂物，用粉笔在模板上标出主筋，分配筋间距。 按标注间距布置主受力筋，再布置分布筋。 预埋件、电气导管、预留孔等应及时安装。 当现浇板中有板、带梁时，应先将板、带梁的钢筋绑扎，然后再放置板钢筋。 绑扎板底筋时，应检查两端是否伸入梁内。 绑扎板筋时，一般采用直扣或八字扣。 除外两根钢筋的交点应完全绑扎外，其他点均可采用交错绑扎方式。 每个交叉点必须绑扎负弯矩钢筋。

2、面筋制成的成品马凳，马凳之间的距离不得大于1000mm*1000mm。 只有这样，才能组织钢筋隐蔽验收。

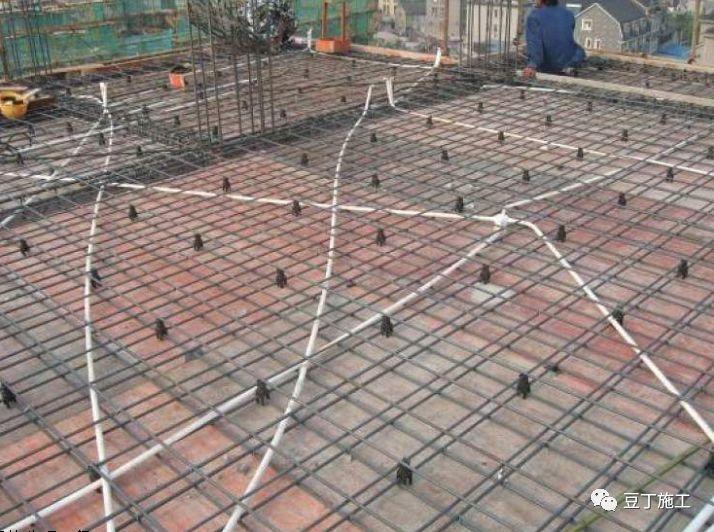

3、板下肋垫纵横间距不宜超过800mm*800mm，并应呈梅花形排列。

4、捆扎板材钢筋时，应防止水、电管道抬升或压下钢筋。

5、板材钢网绑扎完成后，应注意板材上部的负筋，防止被踩踏； 特别是雨篷、悬挑、阳台等悬臂板，必须严格控制负筋位置，避免模板拆除后断裂。

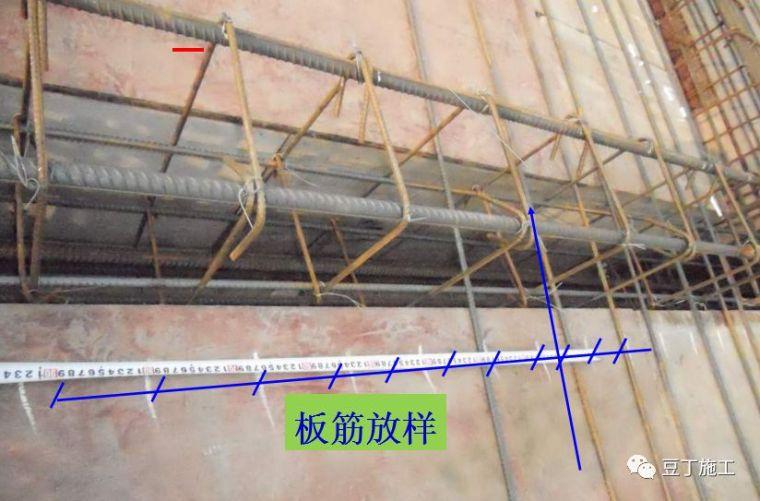

(1)板筋安装前放线

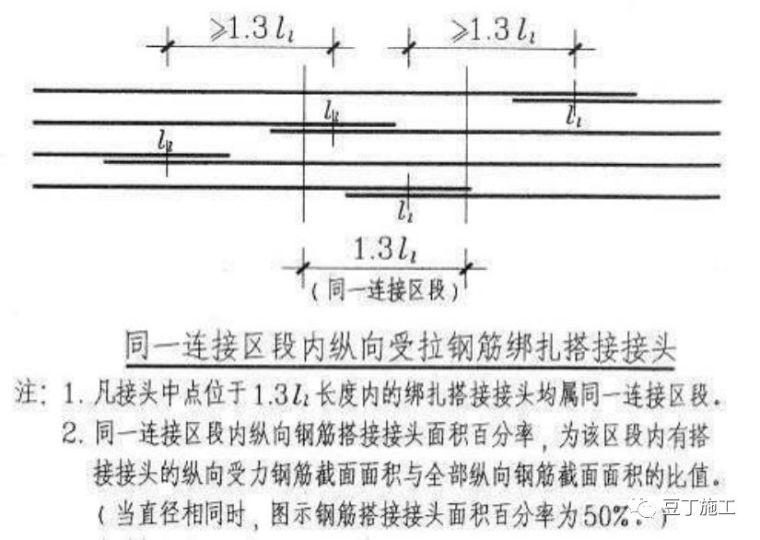

(2)楼板中纵向受拉钢筋的绑扎和搭接要求

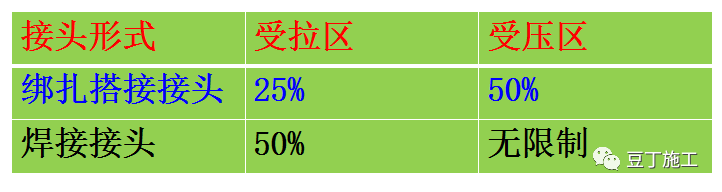

所有延伸接头均相互错开。 采用焊接接头时，有接头的受力钢筋从任意接头中心至钢筋直径的35mm且不小于500mm的截面的截面积应占总截面。 -受力钢筋的截面积。 百分比如下：

(3) 板的下肋在梁支撑处正确重叠

深入梁的长度≥1/2梁的宽度且≥5d

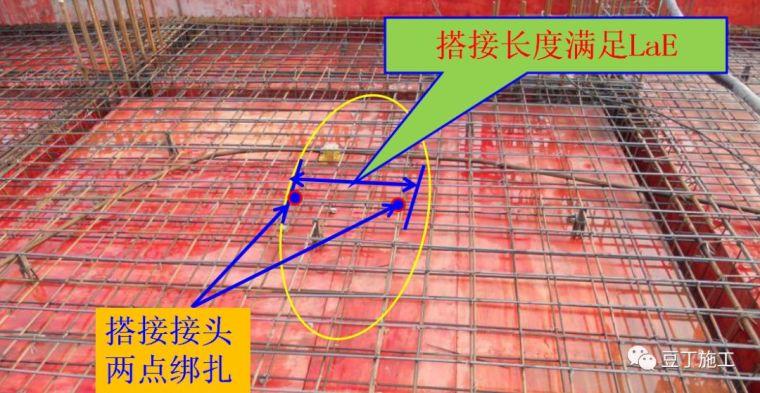

(4) 板上肋跨中搭接

楼板下部钢筋搭接在梁支撑中，楼板上部钢筋搭接在楼板上。 搭接接头确保两个绑扎点。

(5)楼板加强筋长、短跨位置

双向板下钢筋：短跨度钢筋布置在下排，长跨度钢筋布置在上排。 双下板上部钢筋：短跨度钢筋布置在上排，长跨度钢筋布置在下排。

（六）强化马凳标准设置要求

马凳标准设置示例

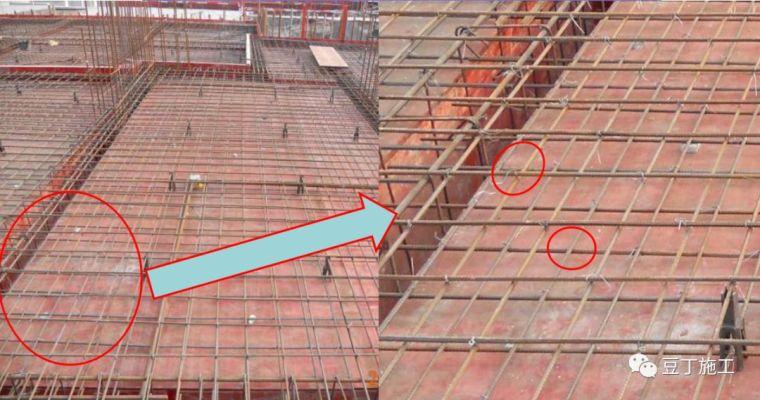

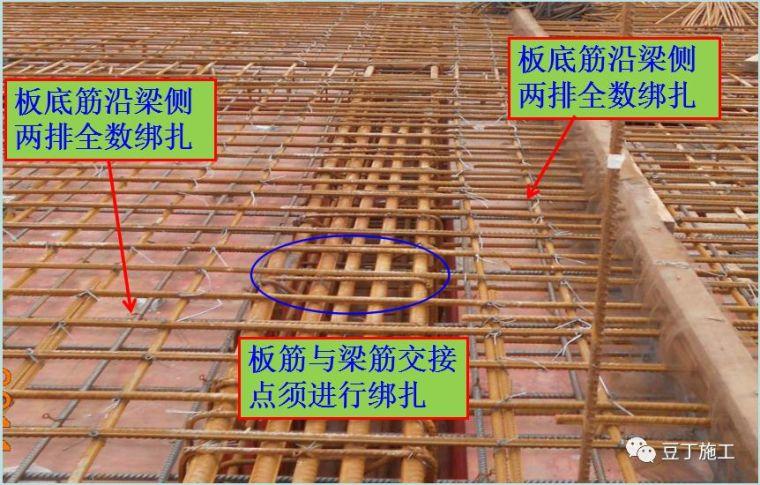

(7)板筋绑扎标准要求

梁两侧第一排、第二排板筋必须全部绑扎钢结构主梁与次梁节点，其余部分必须按梅花图案绑扎。

7、工程项目常见问题

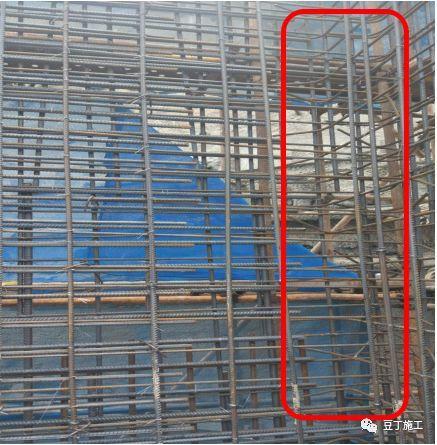

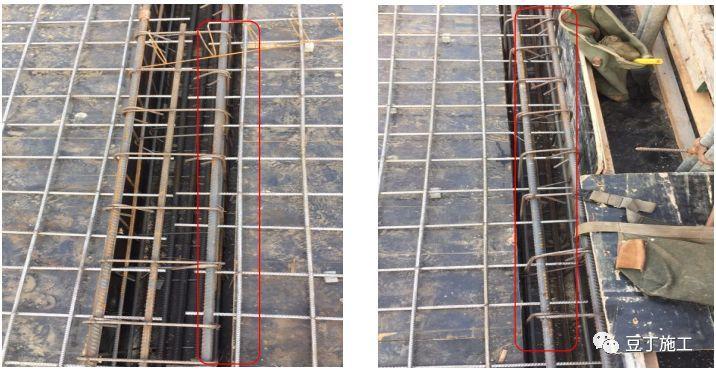

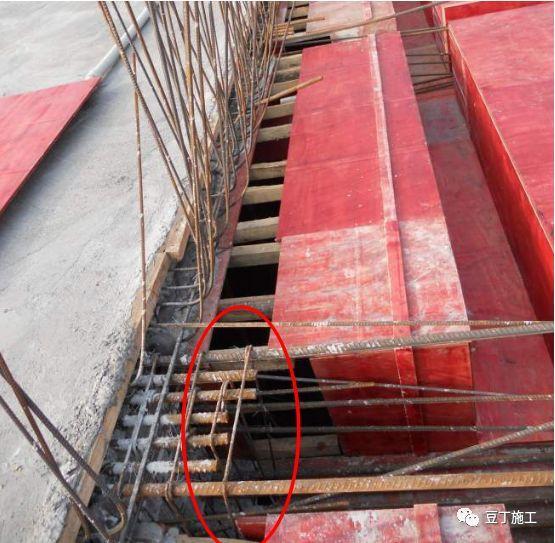

两侧的加强筋分布不均匀

垂直墙钢筋锚固长度不足

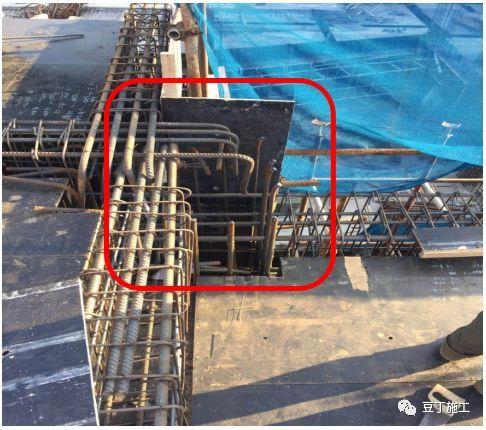

柱锚固被切断

基础钢筋搭接长度不足

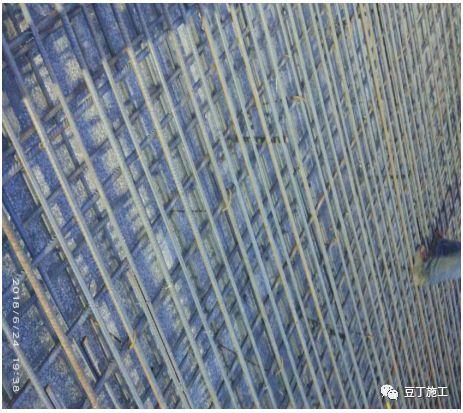

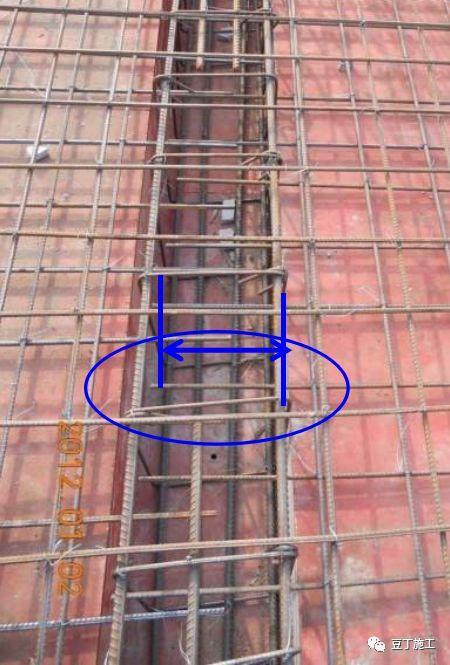

筏板钢筋挂钩间距过大

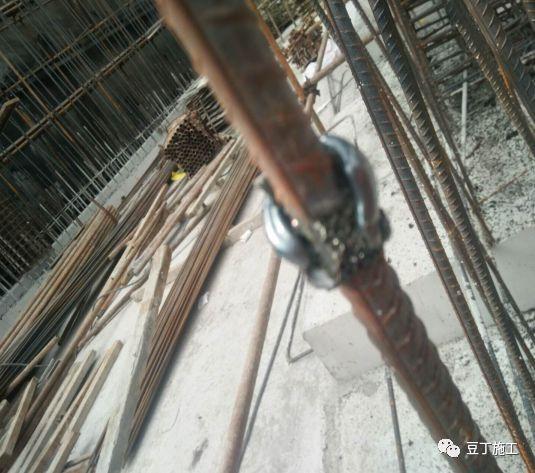

电渣压焊不是满肉的

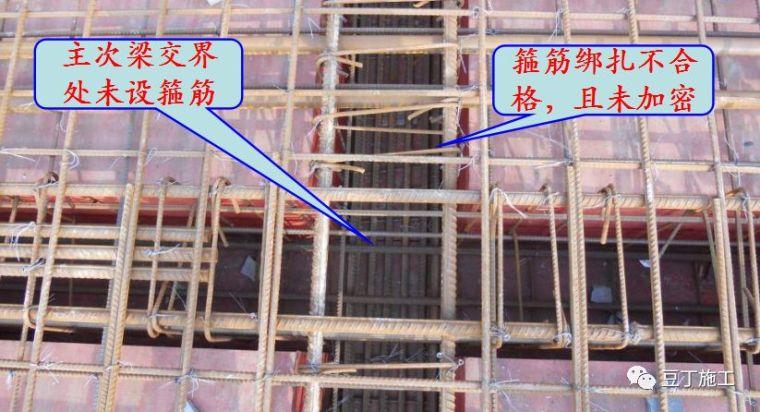

主次梁交界处密集区域箍筋缺失

墙壁水平杆未锚固到柱中

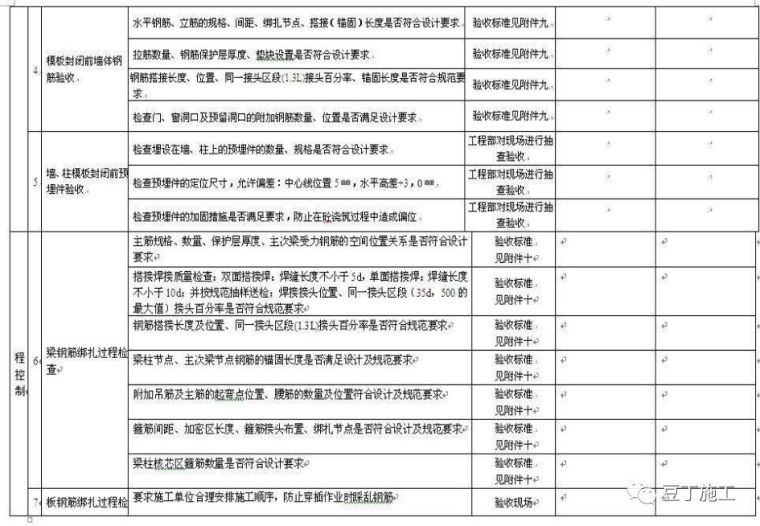

8. 验收表

1、各子项目均需验收

该表格一式三份。 签字人必须对签字内容负责。

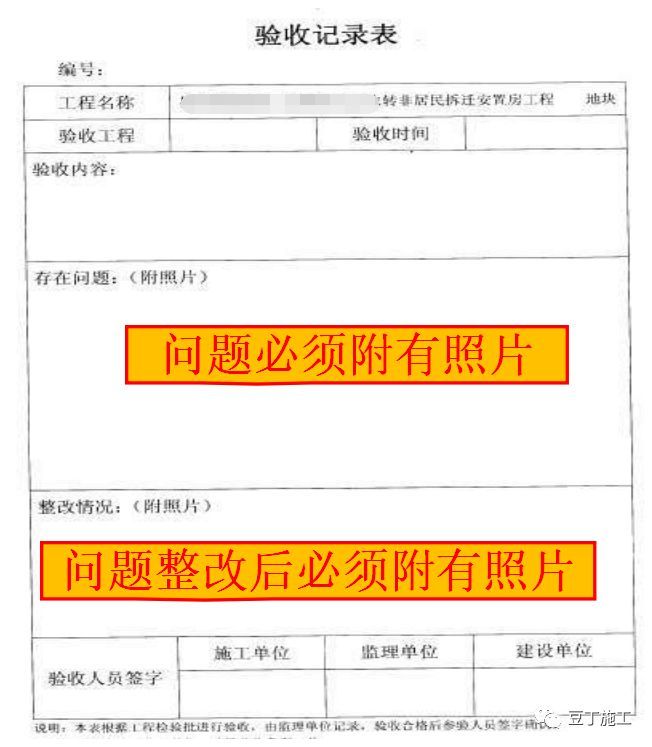

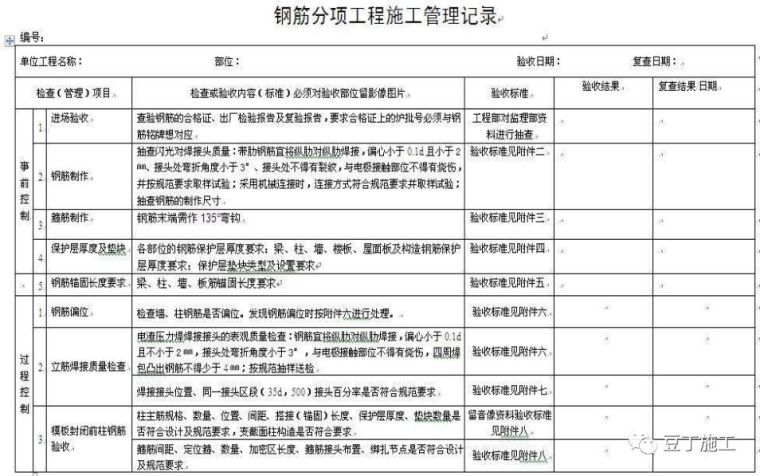

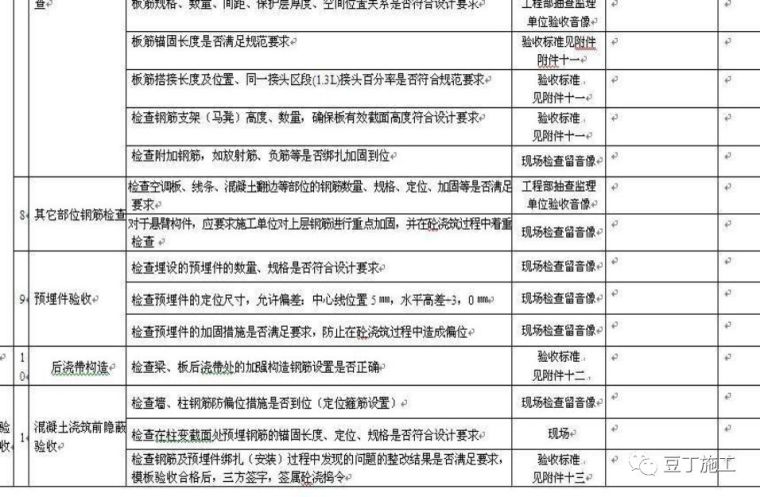

2、加固子工程验收记录表
