探索！装配式钢结构建筑新技术

作者 | 刘思佳

单位丨中建五局钢结构公司

DW-Steel集成建筑系统，通俗地说，就是以装配式钢结构建筑为主体，DW-Steel集成墙板作为外墙维护系统，集建筑、机电、装饰于一体的高度装配式建筑系统。所有类别的工程。 。

近年来，随着以装配式、快速建造为特征的新兴建筑形式逐年增多，为从容应对我国建筑领域新常态，中建五局提出打造“推进快速建造”的核心竞争力并升级合同履约服务”产品。 在此契机下，由中建五局建筑设计院与中建五局钢结构公司联合开发的新型建筑系统——DW-Steel集成建筑系统在中建五局技术中心成功诞生并实施。学校实训楼项目试点工作全面启动。

中建五局技校实训楼项目位于湖南省长沙市雨花区。 是为中建五工集团技工学校规划的综合实训基地。 建成后将作为世界技能大赛中国区主训练基地。

装配式钢结构主体+DW-Steel集成墙板

这个组合会擦出怎样的火花呢？

跟我走进中建第五工程局技工学校实训楼项目

一探究竟！

☟

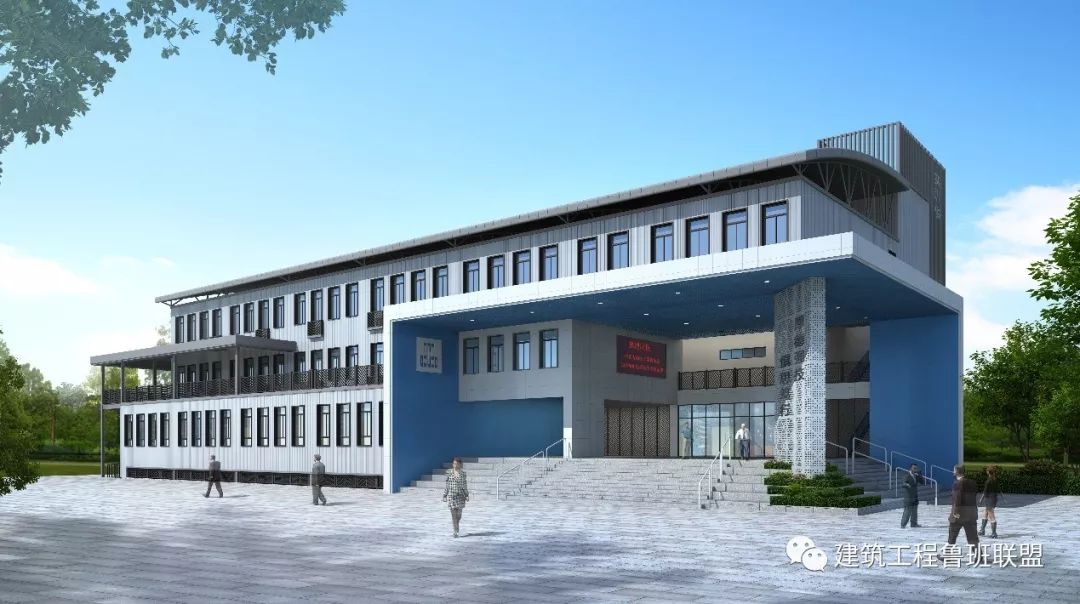

中建五局技校实训楼项目总建筑面积5236平方米，其中地上建筑面积约3838平方米，地下建筑面积约1398平方米。 地上三层，半地下室一层。 由中建五局建筑设计院和中建五局钢结构公司基于DW-Steel集成建筑体系理念独立设计建造。 作为DW-Steel集成建筑体系的首个试点项目钢结构工程设计 的造价湖南，该项目从设计阶段就充分考虑了设计与施工的高度一体化。 除具有快速施工、绿色节能、经济安全等诸多优点外，其地上组装率高达90%，综合组装率达到80%以上。

主要技术特点

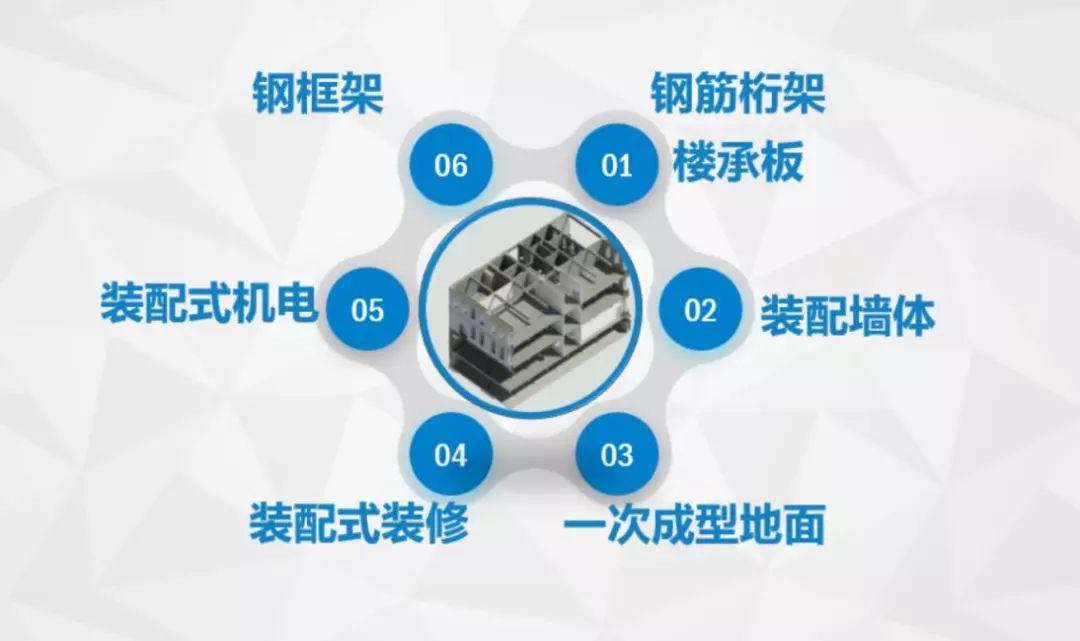

综合实训楼项目根据教学楼的功能特点进行设计，并根据DW-Steel集成建筑系统的理念进行施工图设计。 从设计角度，综合考虑建筑功能、造型、经济、材料特性，从施工角度，考虑工艺、进度、质量、安全等，利用BIM技术，实现整个设计和施工过程高度集成。

1、装配式钢结构建筑主体

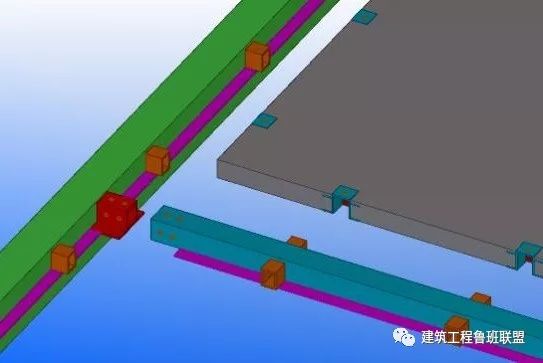

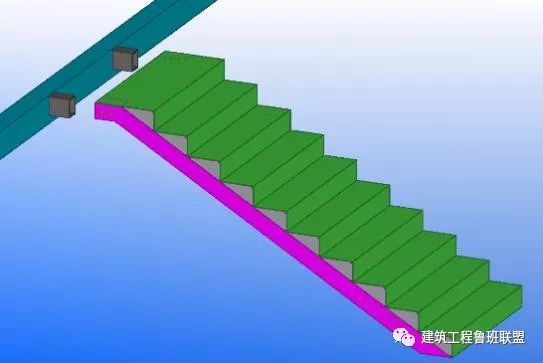

本项目以快速施工为目标，主体全部采用装配式钢结构体系建造。 除传统的主钢结构框架外，还大量采用成品钢桁架楼承板、预制钢楼梯等配套装配构件，并创新采用钢-混凝土快速连接定位技术、屋架快速连接定位技术、预制机电管道支吊架连接节点技术等，通过以上技术措施的结合，将该项目的工期缩短到了极致。 此次实训面积1400余平方米，每层施工工期仅2.5天（含楼板混凝土浇筑时间）。

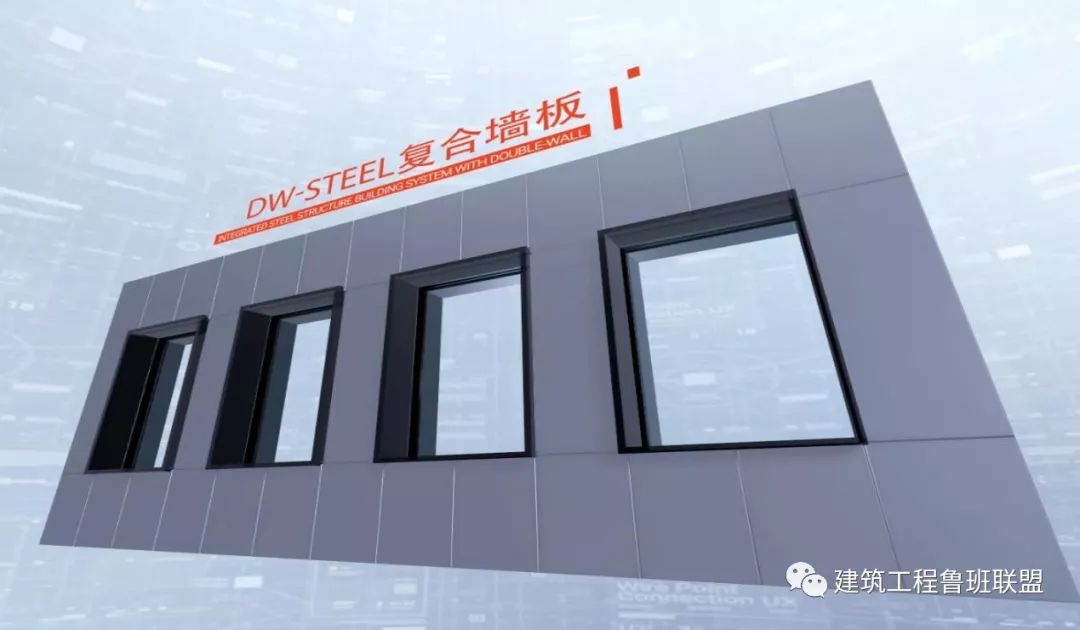

2、DW-钢复合墙板

通过比较传统装配式钢结构在围护系统选型上的不足，本项目建设初期对外墙围护系统的选型进行了大量的对比研究，考虑到建筑立面效果，考虑到施工方便，综合考虑节能保温要求、采购安装成本、施工进度质量、机电管道预制等因素，开发出一种新型复合墙板——DW-钢复合墙板。

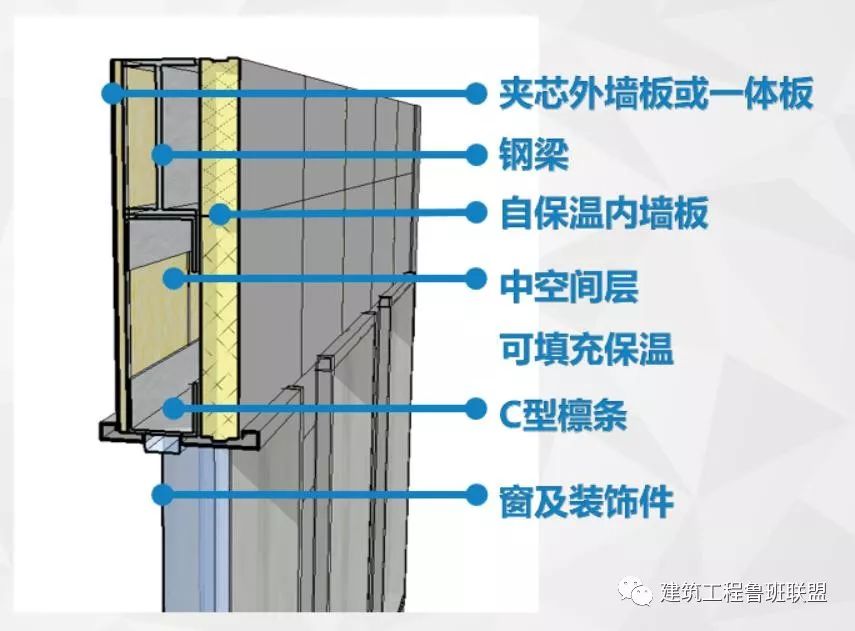

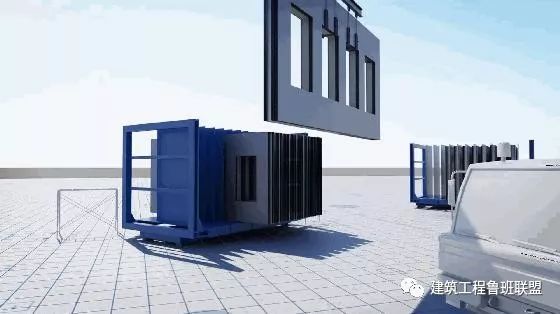

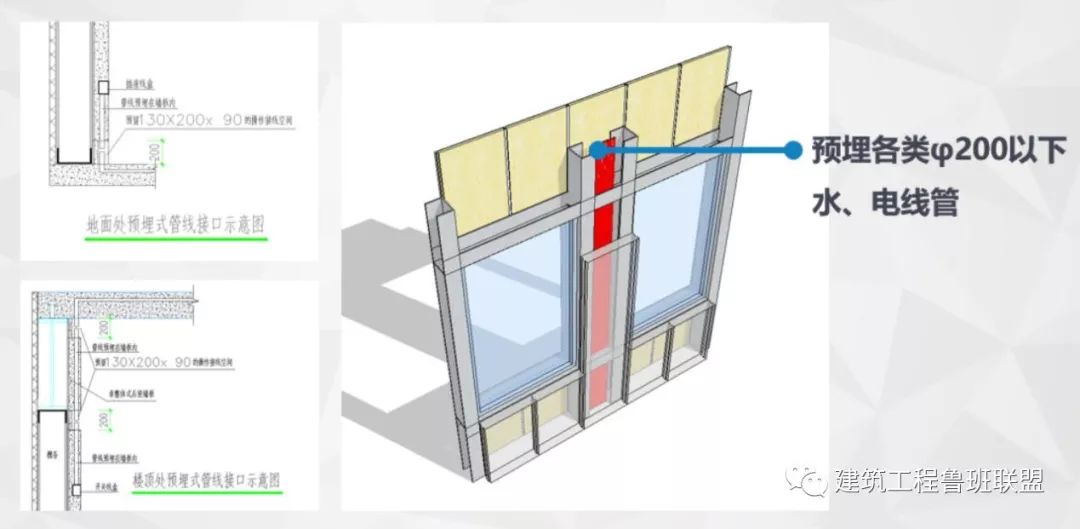

具有优良的保温隔热性能，并具有安装快捷、重量轻、强度高的特点； 同时，外墙板具有良好的外装饰效果，无需进行二次外装饰，与内墙板具有良好的装饰相容性，安装完成后可直接进行装饰涂料施工； 内外墙板组合成一个独立的安装单元，可进行整体吊装作业； 墙体骨架形成的空腔可作为空气隔离层。 Φ200以下各类管道也可预留埋藏钢结构工程设计 的造价湖南，减少后期机电工程及装修工作。

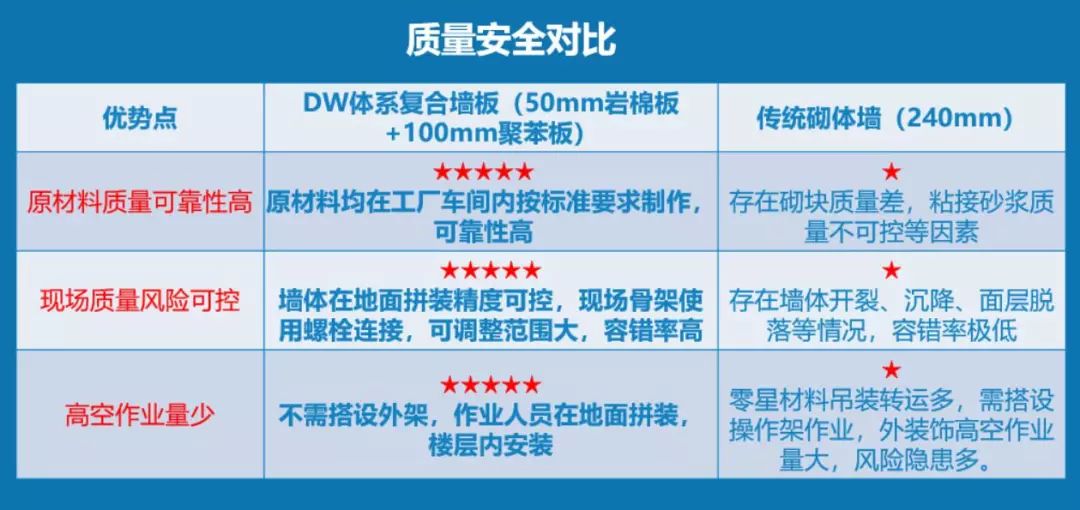

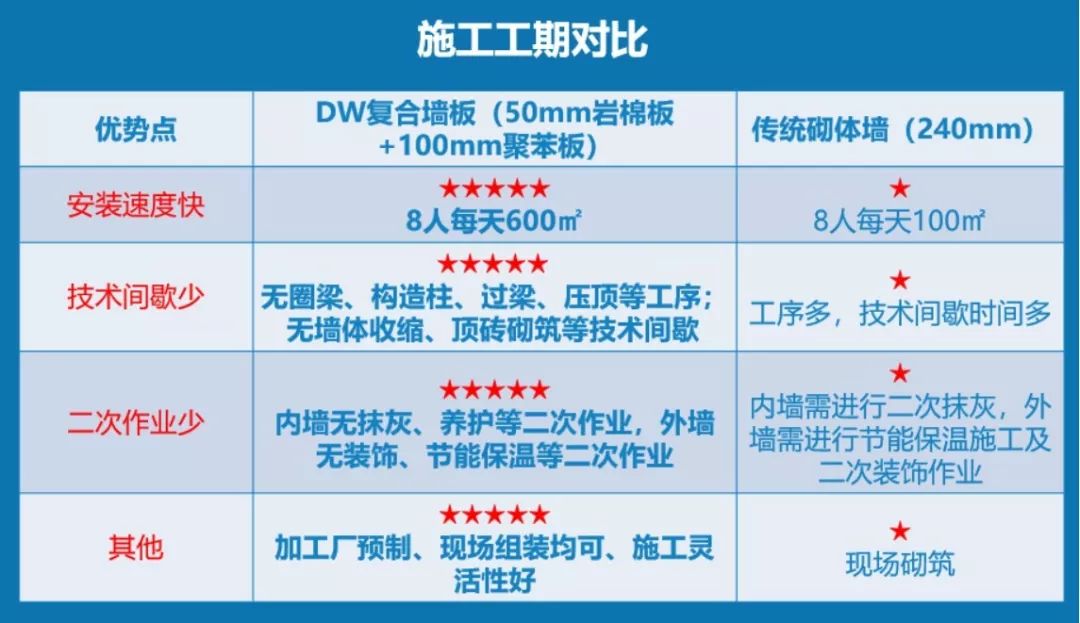

当在工厂或现场组合时，两种材料同时发挥出保温、隔热、隔音、防火等优异的材料性能。 与传统砌体墙相比，其施工周期更快、经济成本更低、高空作业少、材料性能充足。 充分利用众多优势。

3、预制机电技术

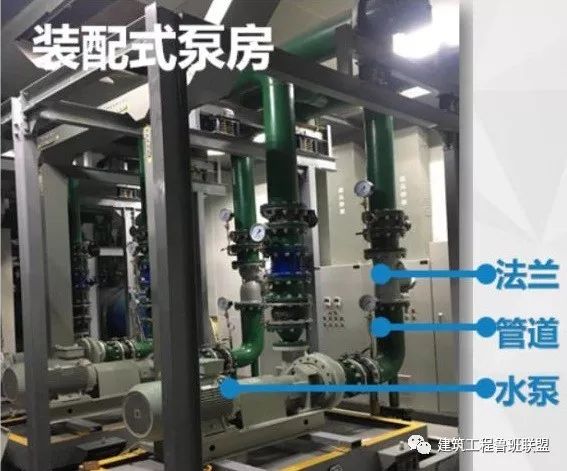

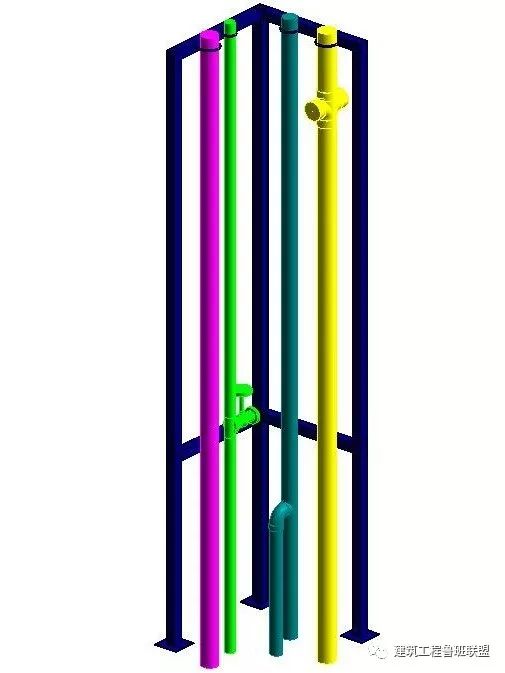

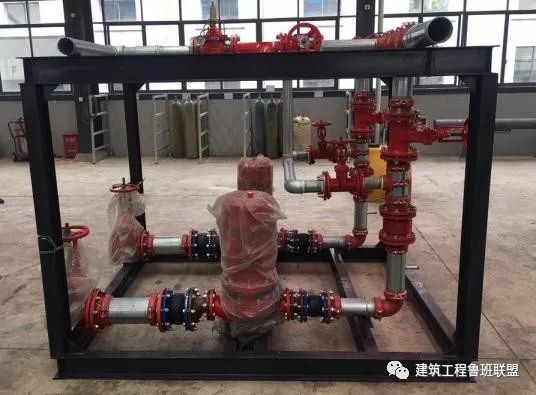

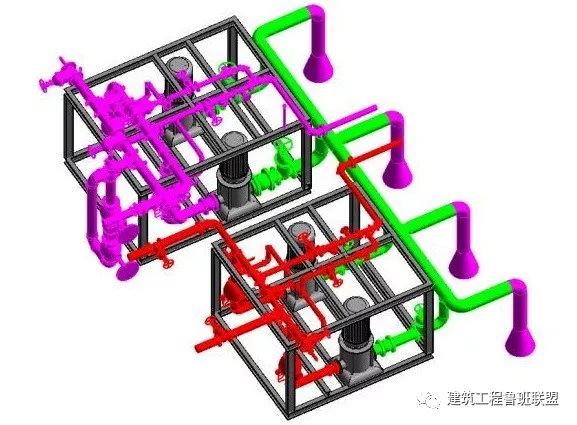

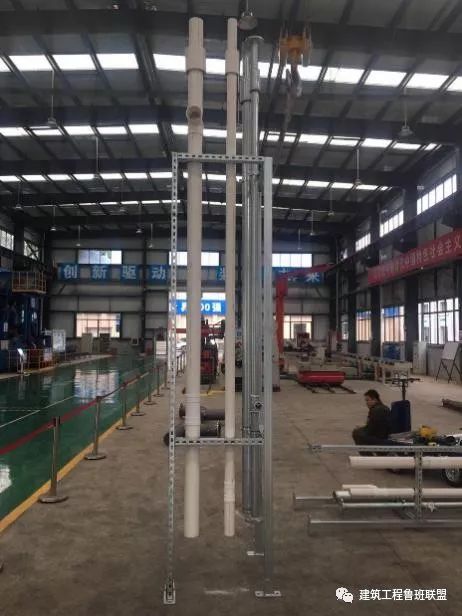

传统机房施工由于工艺交接的影响，存在高空焊接作业风险大、交叉作业频繁、影响质量的不确定因素多、施工周期长、作业工艺间断时间长、作业周期长等缺点。作业环境有限，不利于施工人员的健康作业。 作为DW-Steel集成建筑体系的重要组成部分，装配式机电工程施工技术也在该项目的建设中得到了广泛的应用。 该项目采用的预制模块化水管井可在现场直接分层拼装，安装效率提高8倍。 预制水泵房内，所有管道均采用BIM技术在工厂提前制造，现场直接组装，安装效率提高5倍。 现场主要工作是定位、调平、拧紧螺丝，基本实现“零焊接”作业。

DW-Steel集成建筑系统的适用性

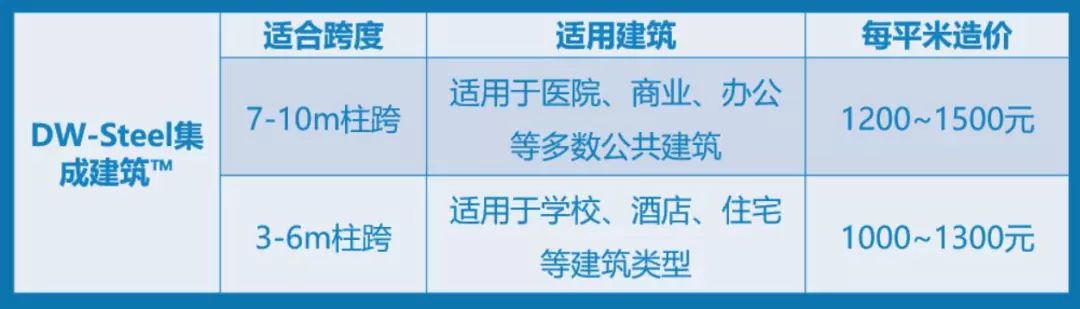

基于市场机遇和五局快速建设的战略目标，在项目前期规划阶段和项目实施过程中，对各项技术经济指标进行了认真测算。 对不同建筑类型的平方米成本指标进行了详细比较。

我国装配式钢结构建筑的发展时间不长，但在国家的大力支持下，企业、科研院所、大学等都不同程度地开展了基于装配式钢结构的新体系的研究建筑系统。 和应用程序。 该项目采用的DW-Steel集成建筑系统是中建五局在该领域的大胆尝试。 整个项目实施过程采用先进的设计方法和系统的招聘控制，科学地组织、协调和管理。 完善的施工工艺技术，合理配置资源，确保工程质量，确保了各项技术经济指标处于行业领先水平。 不仅打造了具有五局特色的建筑体系，推动了公司核心竞争力的不断提升，也明确了未来装配式钢结构建筑的发展新趋势。
