预览新版PKPM结构软件亮点

PKPM新版本发布会将于5月20日开幕，现场抽奖华为P50手机pkpm钢结构工具箱，红包雨下。 点击上图即可进入直播间！

2022年新版PKPM结构软件V1.3.1将于2022年5月下旬发布，新版软件全面、深入、系统地支持全文强系列通用规范，并不断增加新功能和建模、计算分析、施工图、基础、评审等模块的亮点。

不断提升建模和编辑的流畅体验； 智能施工图边审边修改； 施工图支持根据设计师需求进行局部绘制； 施工图钢筋实时计数，一键生成报告； 基础建模和施工图功能不断优化； 隔震软件增加了摩擦摆支座、弹性滑板支座的分析计算功能； 地震衰减软件支持《基于维持建筑物正常功能的抗震技术导则》和云南地标； 基于BIM的楼面施工图软件、STGF光伏支架设计软件等。

接下来，我们将详细介绍V1.3.1版本结构软件的一些亮点功能。

第一部分

全面、深入、系统地支持通用规范的全文强制系列。

本次版本更新从建模、分析设计、施工图绘制、基础设计、钢结构设计、施工图审核、工具箱构件验证等整个结构设计流程的一系列通用规范提供了深入支持。 实现了对《建筑及市政工程抗震通用规范》、《工程结构通用规范》、《钢结构通用规范》、《混凝土结构通用规范》等一系列通用规范的支持。

审图软件支持按照21系列通用规范进行审图，全面覆盖梁、柱、墙等关键构件的主要结构措施。 同时，基于模型数据，提供了更全面的审查内容信息，涵盖了《混淆规定》、《反佣金规定》等关键条款。 新增关键参数验证，如根据工程所在地进行地震烈度、基本风压验证、大跨梁、悬臂梁是否考虑竖向地震验证、是否考虑风振验证、结构是否符合要求等期已回填 等待校对。

可以执行新的设计参数审查，包括：

偏系数

地震基本信息校对

大跨度和悬臂跨度是否计算竖向地震

对地震作用最不利的方向角输入正确或错误。

基本风压、结构周期性回填

构件抗震等级正确或不正确

总体指标和组成指标的新汇总

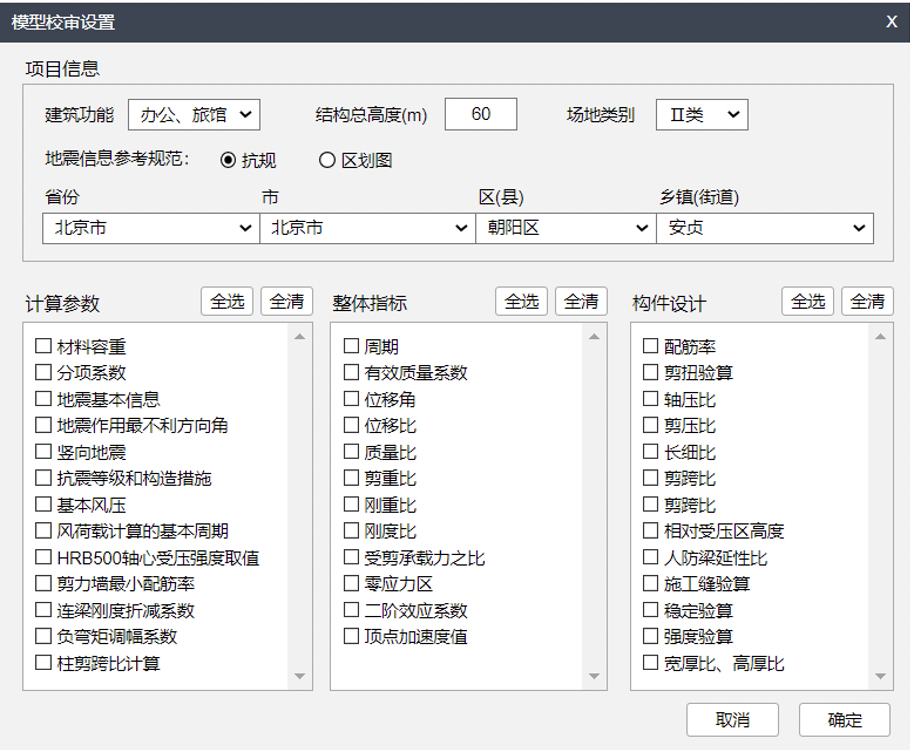

图1 施工图审图软件实现模型的设计参数，

整体指标及组件设计评审

梁、板、柱施工图均支持一系列通用规范的规定。 例如，落实柱施工图中箍筋最小直径和间距的要求； 转换梁执行加密区域箍筋直径和间距、加密区域箍筋最小面积配筋率、上部纵筋、结构腰筋的要求。

特别提出的是执行通用规范中要求的梁锚固长度，升级为通用规范中的强筋。 施工图程序一键自动考虑，自动调整锚固不足的直径。

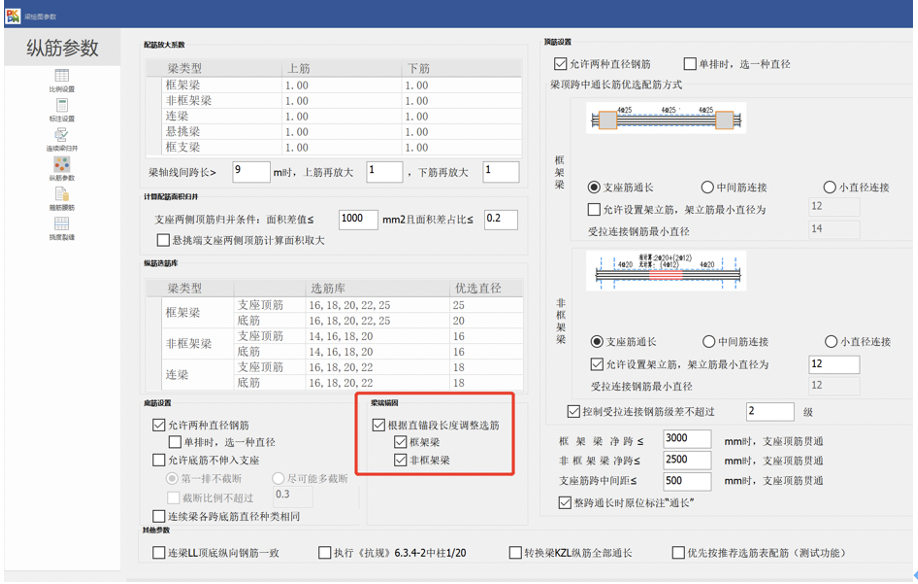

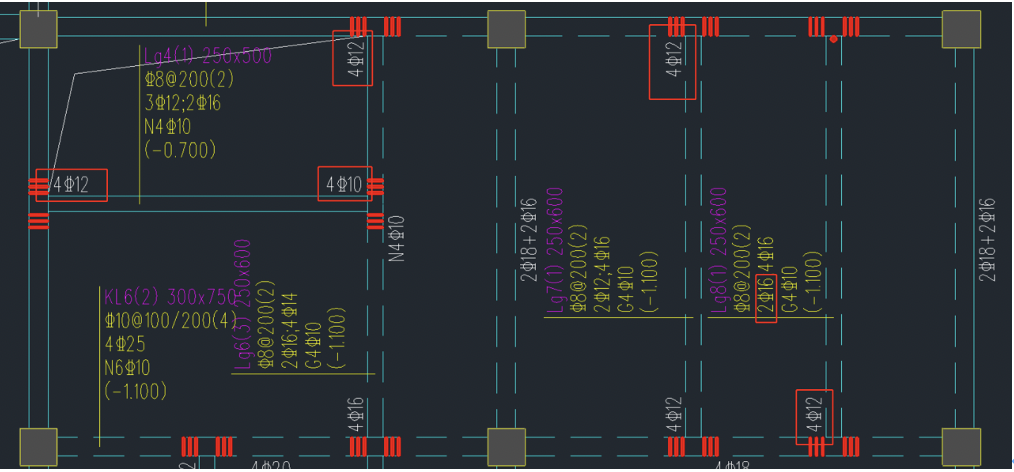

图2 梁施工图。 根据锚杆长度要求选择钢筋并调整钢筋直径。

图3 考虑梁锚固长度后的次梁钢筋选择

第二部分

努力解决当前减震隔震设计中遇到的难题，为设计提供硬核支撑。

此版本软件更新进一步加强了减振和隔振设计软件。 隔震软件全面支持摩擦摆支撑的计算分析，支持弹性滑板支撑的分析设计，支持按照《隔震新标准》附录A进行隔震结构的性能设计。 减震软件支持符合《地震正常使用设计导则》的中震设计，支持云南省减震设计地方标准。

隔震软件支持按照《建筑摩擦摆隔震支座》标准对摩擦摆支座进行等效迭代计算。 它还支持摩擦摆隔震结构的FNA分析和弹性滑板支撑的计算。 与行业标杆企业振安科技合作，提供完整的摩擦摆、滑板轴承产品库。

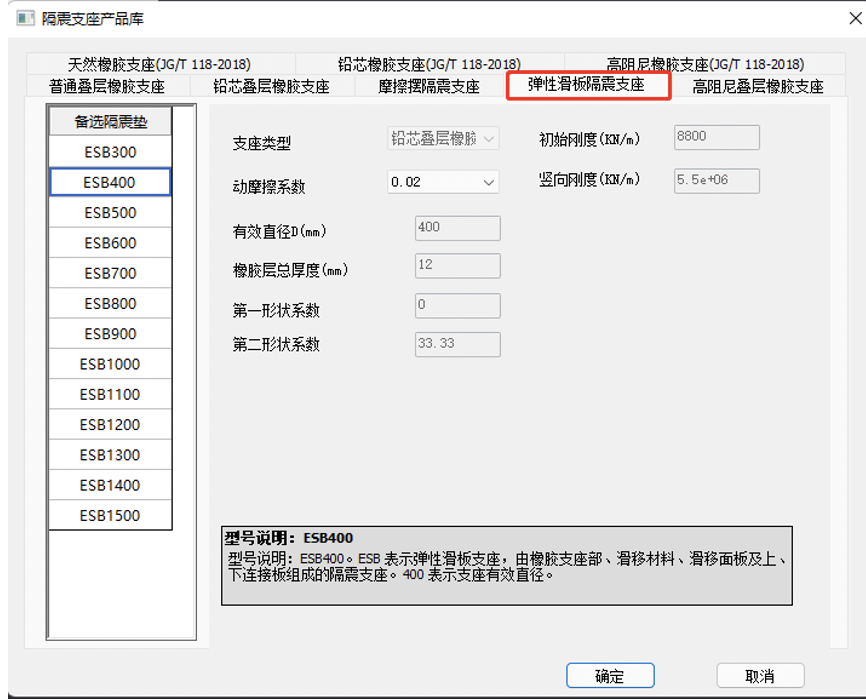

图4 PKPM—GZ软件提供的摩擦摆和弹性滑动隔震支撑库

图5 摩擦摆隔震轴承滞回曲线

新版本优化了吸震结构常用阻尼器附加阻尼比的计算方法。 实际工程计算表明，具有良好的效果。 还支持按照指南进行性能设计，以满足“两区八类”建筑的地震时间。 对于正常使用设计要求，时程分析输出地板质心的绝对加速度。 还支持云南省标志性一级设防目标结构的中小地震围护结构设计，支持云南省地方标准中与现行抗震规定不同的抗震等级相关调整系数。

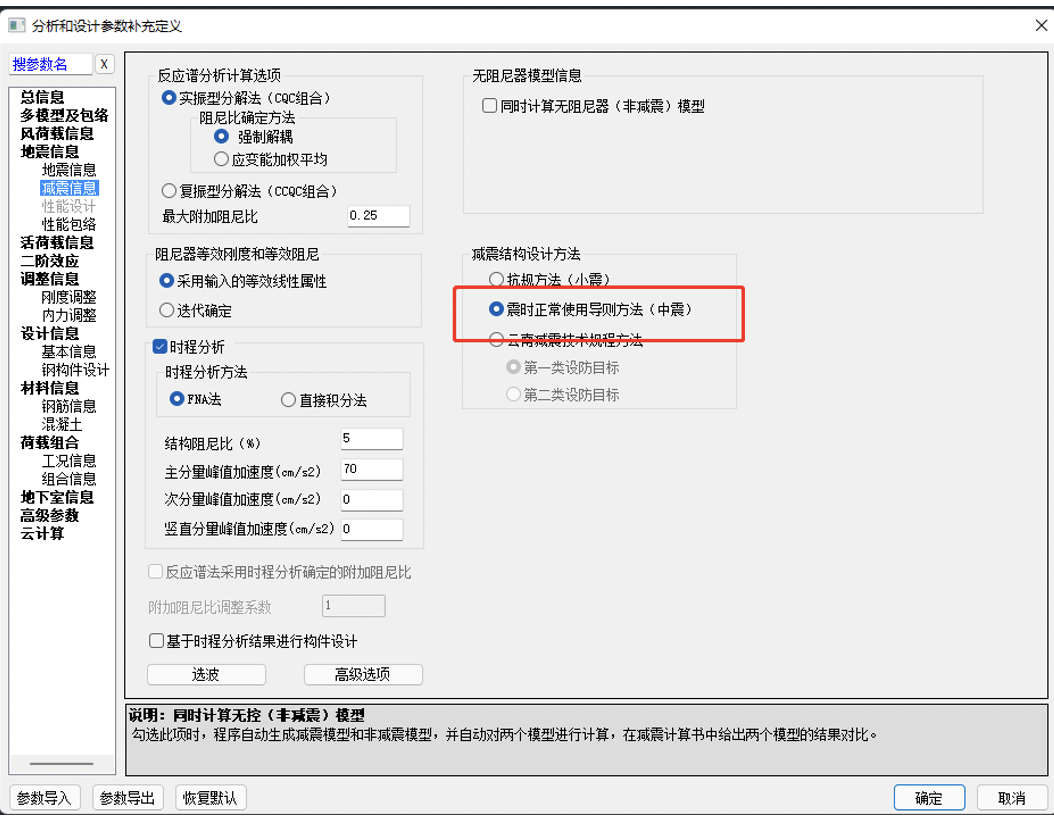

图6 减震结构设计支持云南省减震技术规范中地震时正常使用的导则和方法。

第三部分

全力支持《深圳高规》。

软件执行《深圳市高新技术条例》第7.1.3条有关转换构件的规定，剪压比和轴压比限值与《国家高新技术条例》的要求不同。 对于法规中的特殊要求，自动生成“深圳高规.OUT”文件，方便设计者和审阅者查看结果一目了然。 剪切裕度指标的计算按照深圳高规的要求实现。

深圳可实施的高层法规具体相关规定如下：

1、支持《深圳市高新技术条例》4.2.8，按照条例要求设定楼板最小剪力系数。

2、支持《深圳市高层规定》6.2.1，按规定对风荷载、频繁地震、设防地震作用下的连接梁设置不同的刚度折减系数。

3、支持《深圳市高层规定》7.4.7，规定特殊区域水平分布钢筋的配筋率为0.3%。

4、支持《深圳市高新技术条例》7.1.3。 程序自动区分《国家高新技术法规》关于转换分量、剪压比、轴压比限值的要求。

5、支持《深圳高规》3.5.6，程序自动输出剪切余量指标。

6、支持《深圳市高新技术条例》第3.7.1条、第3.7.2条。 程序可以区分出本规范中风荷载和地震作用下的位移角限值与《国家高技术规范》的要求不同。

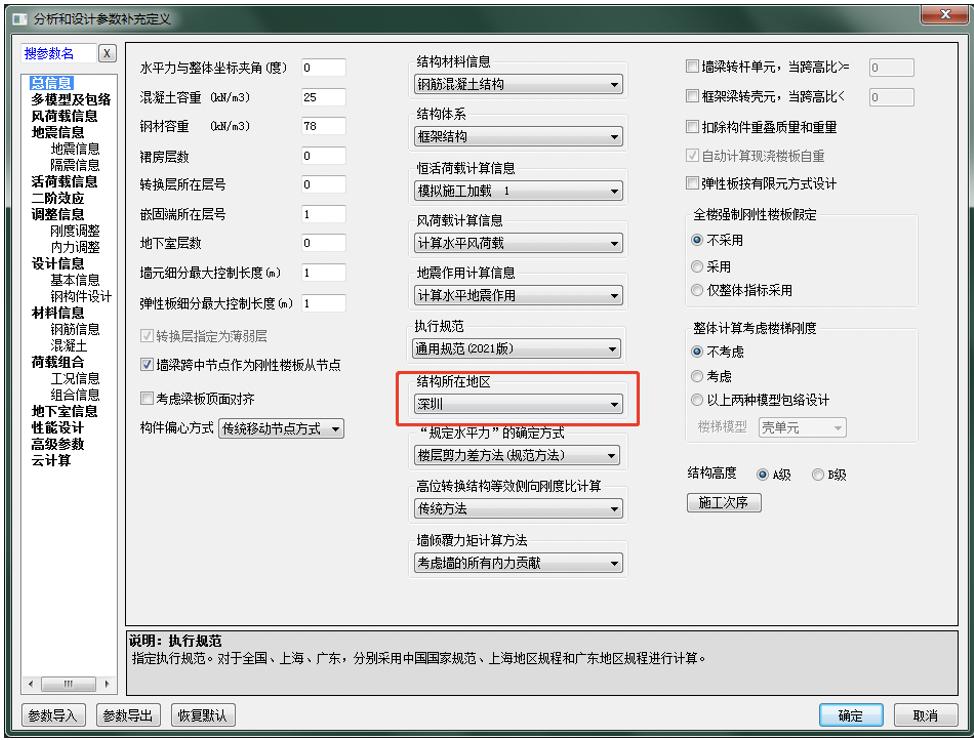

图7 在软件中选择结构位置“深圳”并实施深圳高规

为了让工程师更快的了解《深圳高规》的特殊规定，程序自动生成了《深圳高规.OUT》文件

包括：

剪切裕度指数（未调整）

剪切裕度指数（调整后）

风荷载下的位移角

频繁地震下的位移角

设防地震下位移角

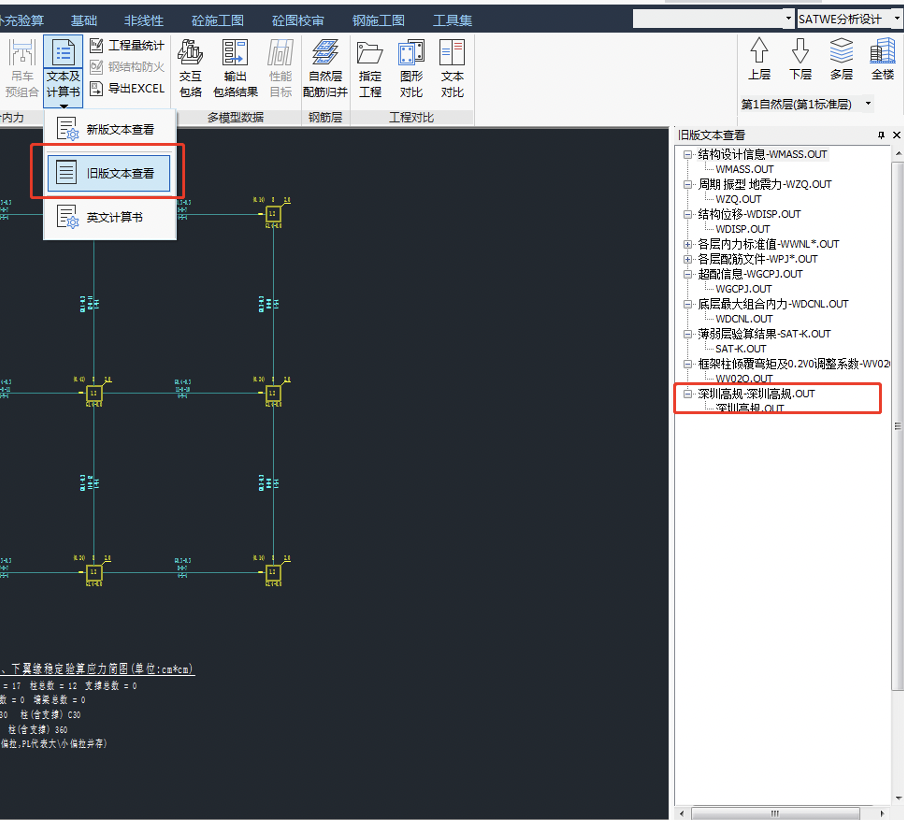

图8 计算结果中“Shenzhen Gaugui.out”文件一键输出

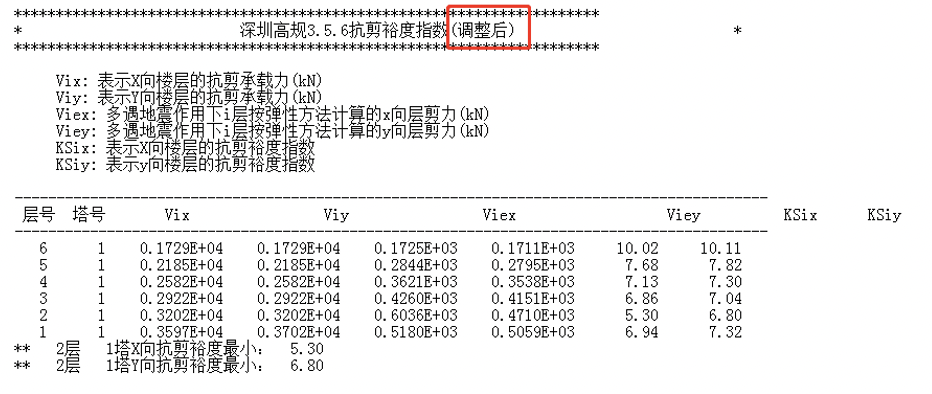

图9 计算结果中，剪切裕度指数是按照深圳高新规定输出的。

第四部分

不断改善用户体验，提高建模编辑和数据预处理效率。

新版本软件提高了图形编辑和负载编辑的流畅度，速度提升了一倍。 生成设计模型加速，机场等大型模型明显加快，速度提升2倍以上。 增强通用删除功能，通过快捷键E，可以快速高效地删除节点、网格、构件、荷载等。 支持整栋楼及多层装配视图中的构件查询和编辑功能。 上下层切换后命令不会中断，特殊元件定义可跨层平滑修改。

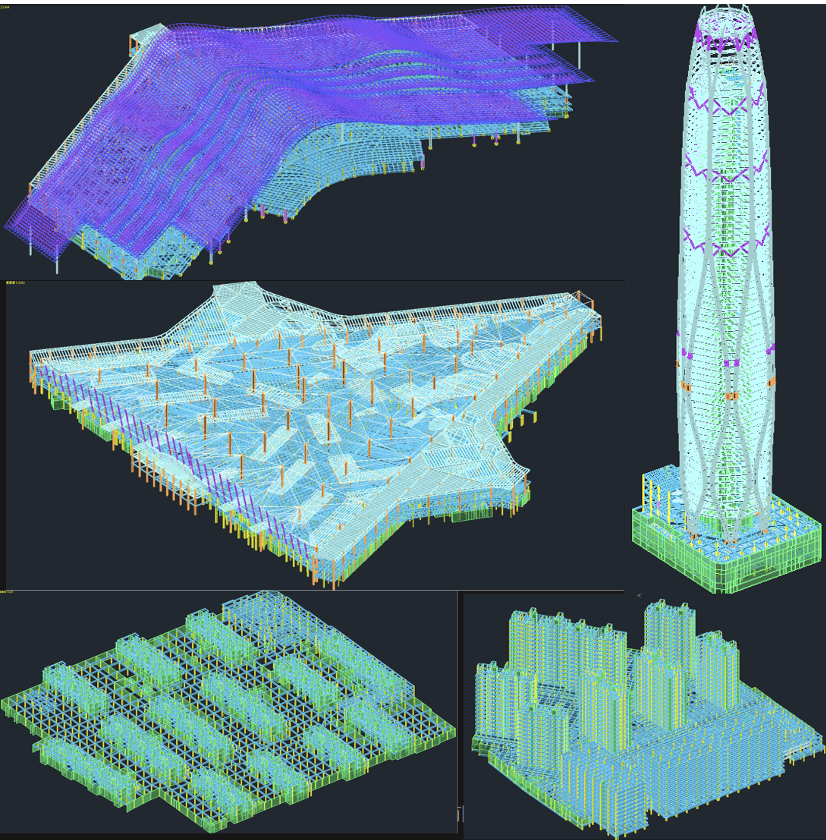

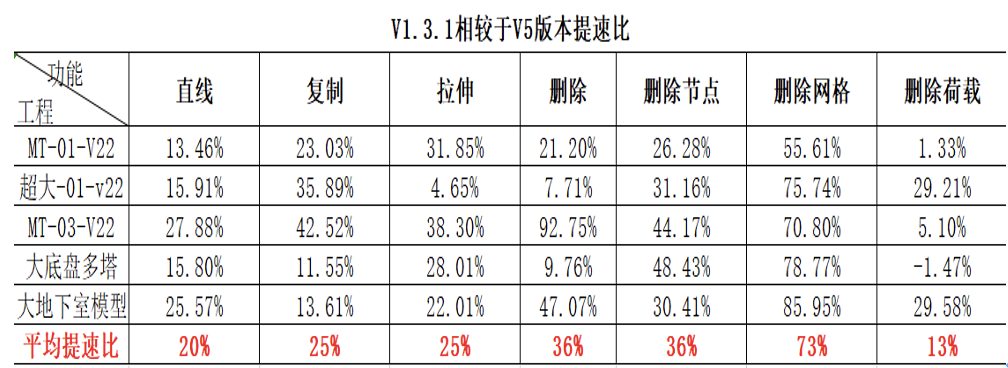

图10 地下室与多塔机箱工程建模编辑流畅度和速度对比

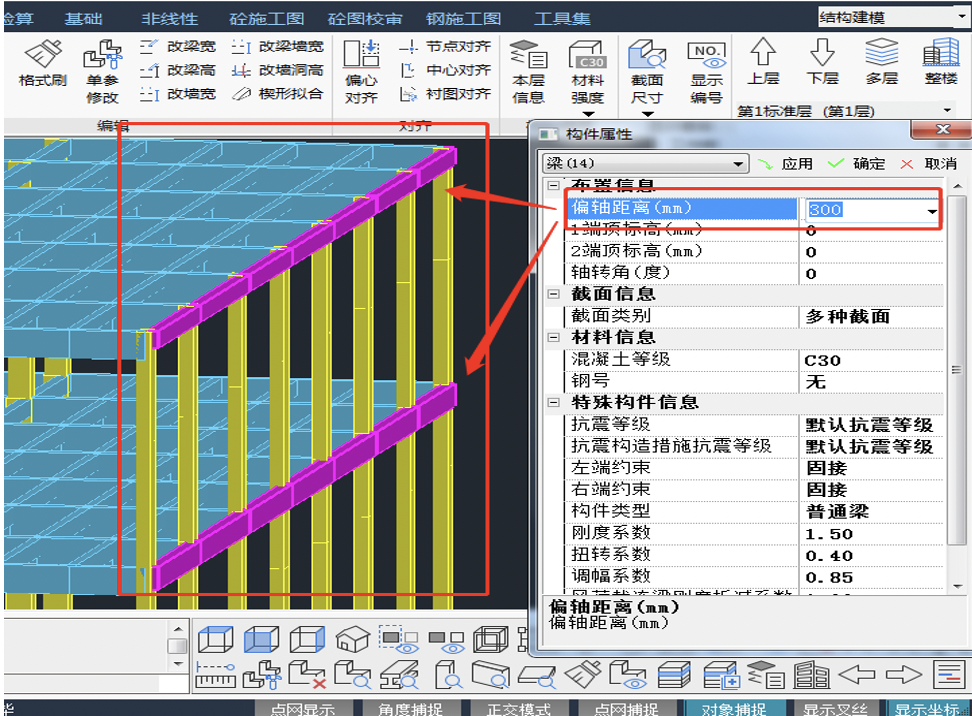

图11 整个建筑三维模型下使用右键属性框修改模型

第五部分

深度打磨基础设计软件。

《建筑及市政基础通用规范》GB55003-2021中对基础设计的相关要求与现行基础设计规范并不完全一致。 例如，关于地基变形计算，地基基础规范规定“设计等级为甲、乙级的建筑物，应当按地基变形进行设计”； 现在基础通用规范要求所有工程都需要进行变形验算等，基础设计软件支持《建筑及市政基础通用规范》GB55003-2021的相关要求，软件提供了较为完善的设计方法。 详情如下：

（1）对于组合，我们提供默认组合，提供组合的编辑方式，并支持导入导出。

（2）承载力验证是基础设计的基础工作，我们提供综合设计。

（3）由于结算计算存在地区差异，我们提供多种计算方法pkpm钢结构工具箱，并提供计算书籍供大家查阅。

（4）抗浮验证是近年来工程事故多发的重点。 设计师必须高度重视。 软件提供整体防浮验证和局部防浮设计。

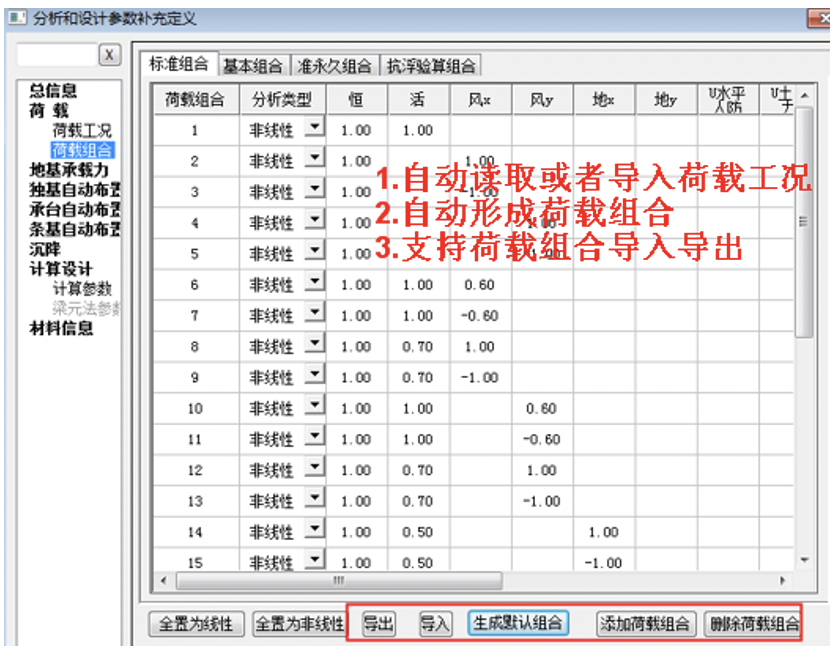

图12 Foundation设计软件支持荷载导入导出

基础建模相关功能也得到了完善，例如自动读取上层建筑人防区作为人防基本设计区； 添加考虑上墙开口的基本建模、计算和设计功能； 增加读取YJK基础数据等界面菜单。

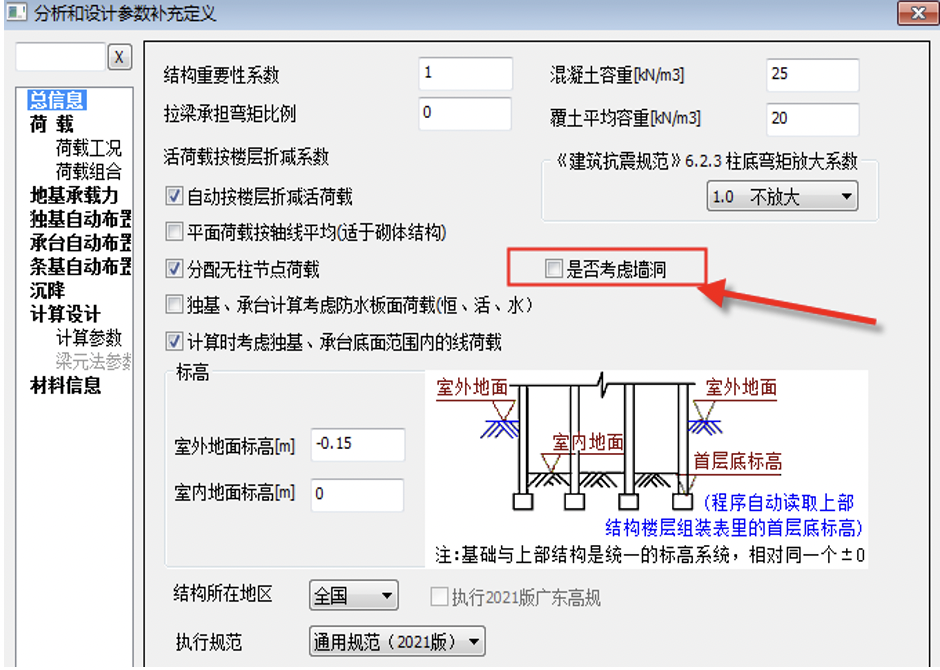

图 13 添加了考虑上墙开口的参数

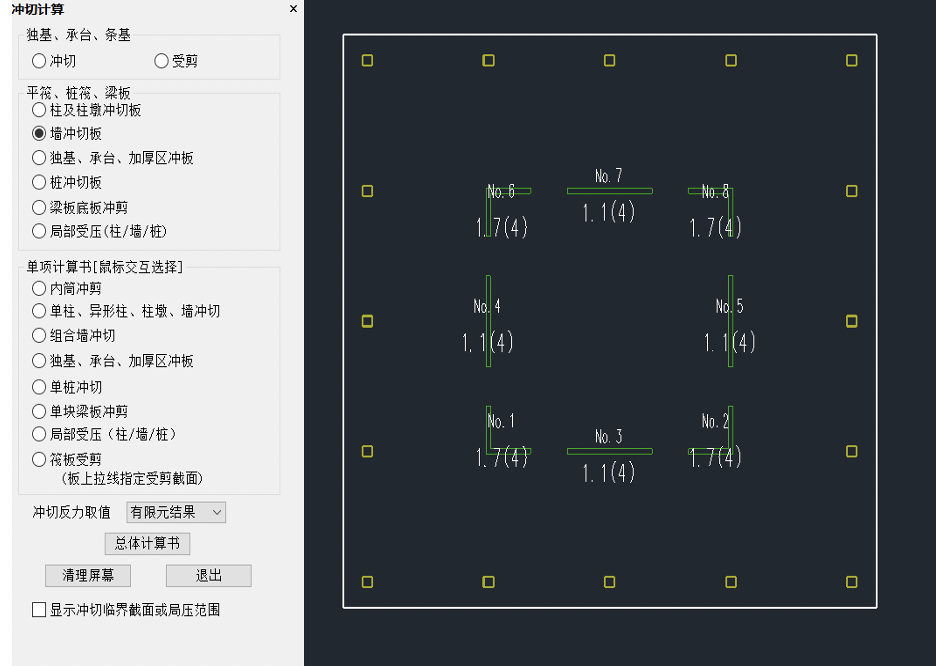

图14 考虑上墙洞的墙体冲孔计算结果

第六部分

钢结构增加了钢桁架楼承板的设计功能。

楼板布置增加了钢桁架楼承板的布置和计算，并提供了丰富的楼承板剖面库。 它还支持定制的板类型。 布局完成后，可以实时查看计算书，看看计算结果是否满意。

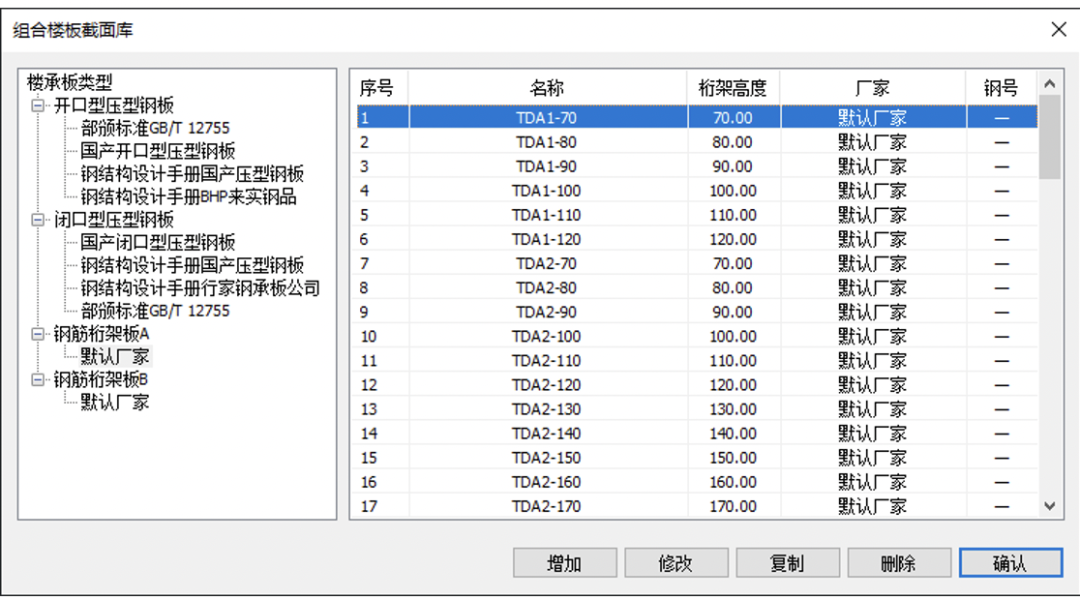

图15 钢桁架楼承板剖面库

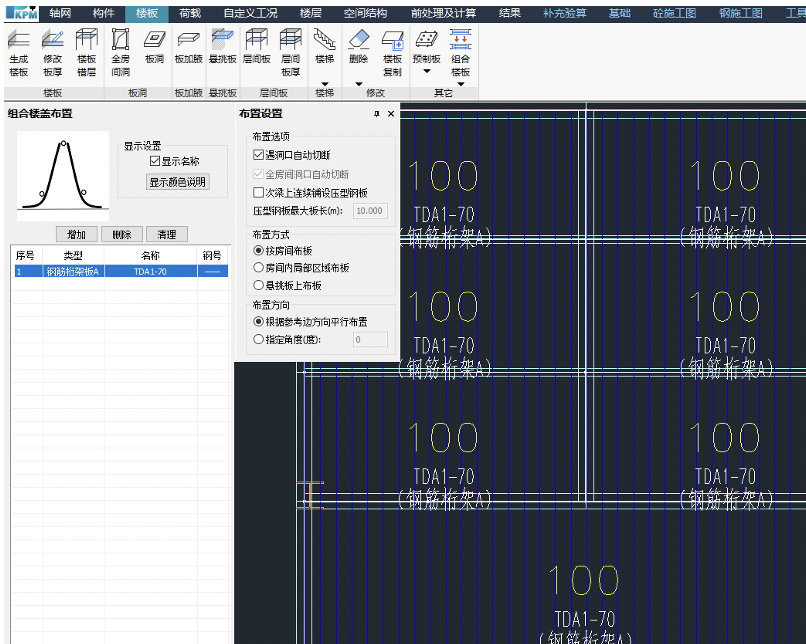

图16 钢桁架楼承板布置

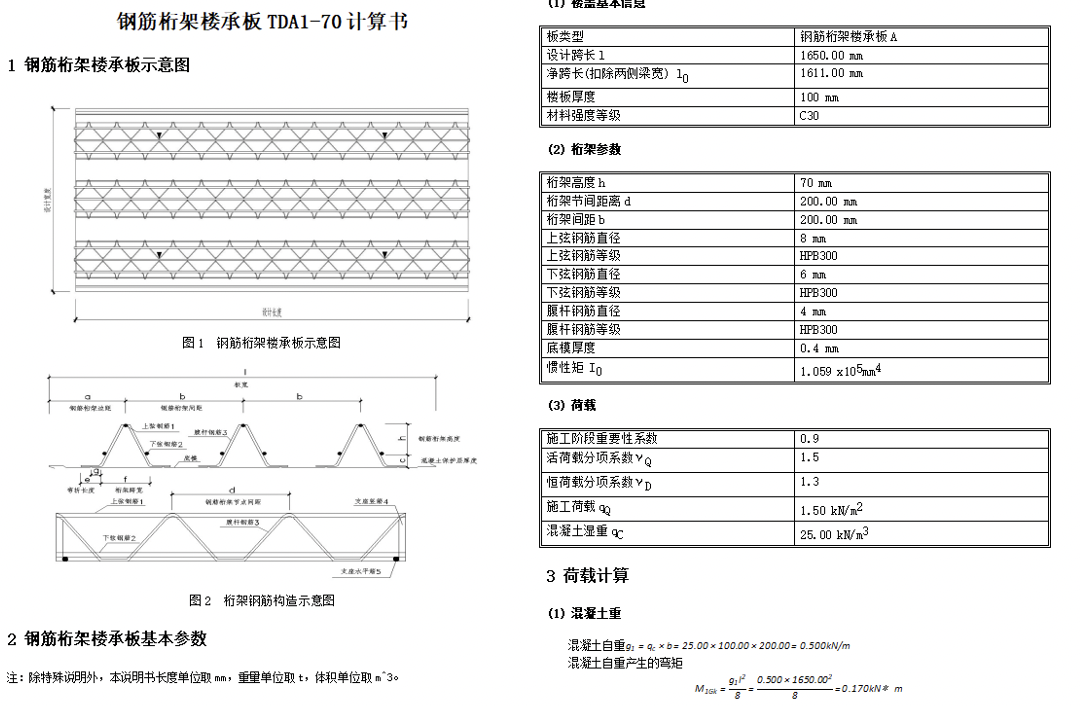

图17 钢桁架楼承板详细计算表

第七部分

添加地下室外墙设计工具。

本次版本更新增加了用于地下室外墙计算和设计的新工具箱方法。 根据设计师的设计思路，地下室外墙将根据整体SATWE模型中的约束和应力条件自动进行分类。 程序通过图纸交互定义，选择典型对象并定义为标准类型，实现外墙构件的自动提取。 程序可以自动提取标准类型的数据，包括模型的几何信息、预处理中定义的荷载参数、上部结构传递的构件内力等，省去了人工交互的麻烦。 这有利于后续的内力计算和加固设计。 除了常规的荷载、内力和钢筋计算外，程序还可以根据计算结果选择钢筋并进行裂缝验证。 计算结果汇总成表返回图纸，与平面图结合形成设计结果。

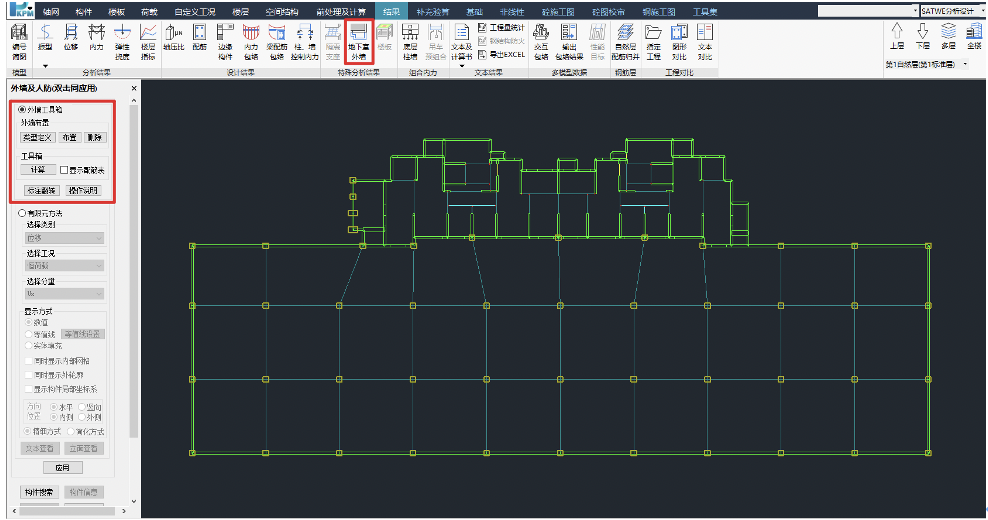

图18 从SATWE计算结果中提取外墙构件进行验证

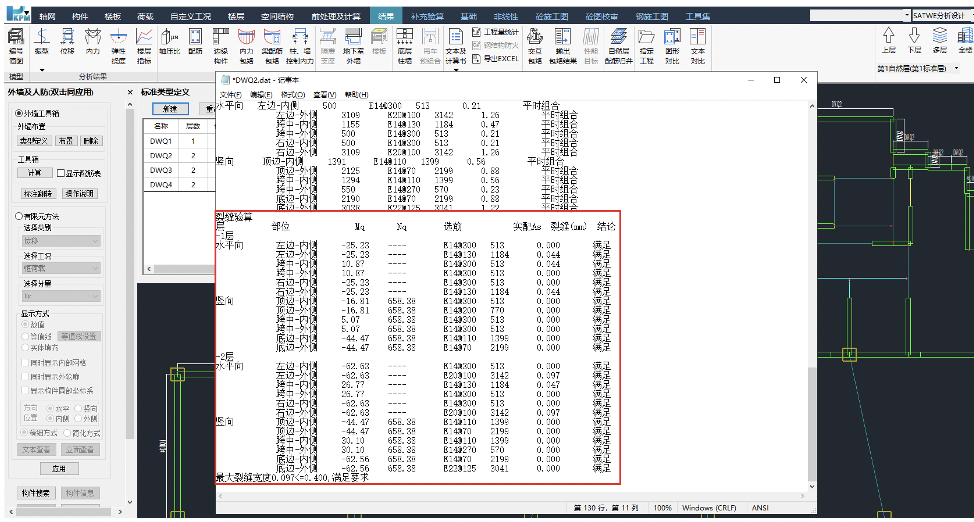

图19 地下室外墙工具箱验证外墙的详细结果输出

本文介绍了一些亮点功能，还有PKPM结构软件V1.3.1更多的亮点功能。 热烈欢迎大家参加PKPM结构软件520在线会议，解锁更多新功能。

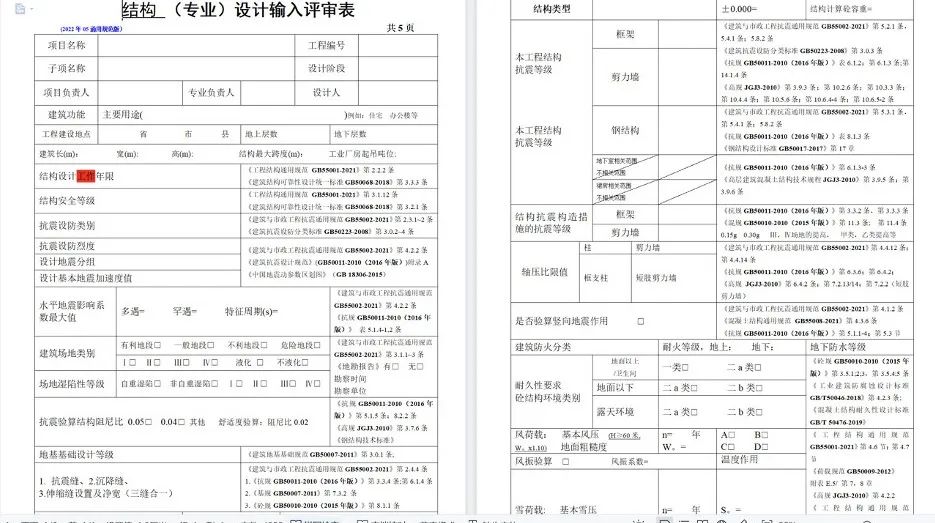

本次发布会还将为设计师提供通用规范在设计中应用的系统资料《系列通用规范在结构设计中的应用——PKPM通用规范应用手册》和《2022年结构专业设计输入评审表》《5月通用标准版》相信能为大家系统地理解、掌握、应用通用标准提供帮助。
