1. 屋顶桁架

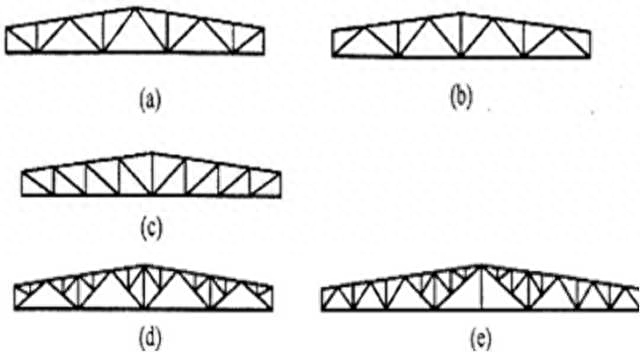

屋架的结构形式：屋架的结构形式主要取决于所使用的屋面材料和房屋的使用要求。主要以三角形屋架、三角拱形屋架和梭形屋架、平坡梯形钢屋架为主

轻钢屋架与普通钢屋架本质上没有太大区别。 两者的设计方法和原理相同，只是轻钢屋架的截面尺寸较小，连接结构和使用条件略有不同。

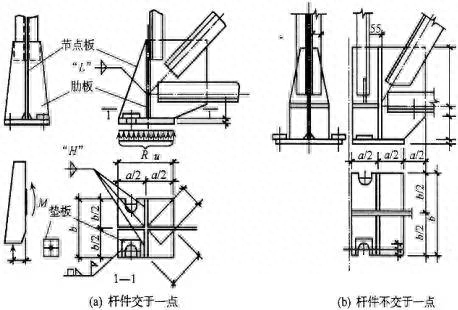

2、梯式屋架铰接支撑节点

3.檩条

檩条形式：檩条应优先采用实心腹板构件，也可采用空心或格子结构构件。 檩条一般为单跨简支构件，实腹檩条也可为连续构件。

开腹檩条：开腹檩条由角钢和焊接面板的上下弦杆组成。 其主要特点是用钢量少，可以合理利用小角钢和薄钢板。 由于面板间距较近，组装和焊接困难。 工作量较大，所以应用较少。

格构檩条：格构檩条可以是平面桁架式、空间桁架式和下撑式檩条。

4.实心腹檩条

1、槽钢檩条

有普通槽钢檩条和轻型槽钢檩条两种。 普通槽钢檩条（图一）； 由于型材厚度较厚，强度不能充分发挥，用钢量大。 轻型槽钢檩条虽然较普通槽钢檩条有所改进，但仍不理想。

2、高频焊接轻质H型钢檩条； 高频焊接轻质H型钢（以下简称“轻质H型钢”）是引进国外先进技术生产的一种轻质钢材（图b）。 它具有薄腹板和​​良好的弯曲刚度。 ，两个主轴方向的转动惯量比较接近，法兰板平直，易于连接。

3、卷边槽形冷弯薄壁钢檩条：卷边槽形（C形）冷弯薄壁钢檩条（图c）截面互换性大，用途广泛，用钢量少，并且易于制造和安装。 。

4、卷曲Z型冷弯薄壁型钢檩条：分为直卷曲Z型（图d）和斜卷曲Z型（图e）。 其主平面x轴刚性高，用作檩条时挠度小，节省钢材，易于制造和安装。 斜卷边的Z型钢在存放时还可以分层堆放，占用空间更少。 当屋顶坡度较大时，这种檩条的应用较为普遍。

5、檩条连接结构

檩条与屋面应可靠连接，保证屋面能防止檩条横向失稳和扭转。 这对于通常不需要检查整体稳定性的实心腹檩条尤其重要。

檩条与压型钢板屋面的连接应采用带橡胶垫圈的自攻螺钉。

檩条支撑和支撑：用螺栓相互连接。

6、屋架（刚架）檩条的布置和放置

1、为防止屋架上弦产生弯矩，檩条宜设在屋架上弦节点处。 当采用内天沟时，侧檩条应尽可能靠近天沟。

2、实腹檩条的横截面应垂直于屋面坡度。 对于槽钢和Z型钢，宜将上翼缘尖端（或卷边）指向屋脊方向钢结构天沟，以减少屋面荷载偏心引起的扭矩。

3、桁架檩条的上弦应与屋架上弦垂直，腹板和下弦应垂直于地面。

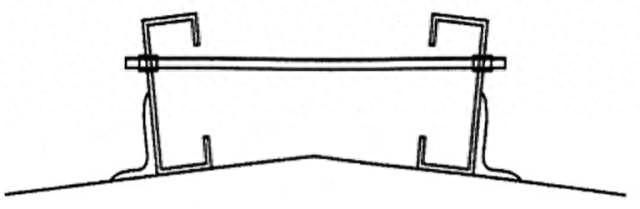

4、脊檩方案：实腹檩条宜采用双檩方案。 屋脊檩条可用槽钢、角钢或圆钢连接（见下图）。 当桁架檩条的屋脊处采用单檩条方案时，虽然节省了钢材用量，但檩条种类增多，结构复杂，所以一般采用双檩条较好。
