常见金属防腐涂料性能有何差异？

1、金属腐蚀的类型

1、化学腐蚀（金属与外界介质发生简单的化学作用而引起的表面损伤。如果金属表面与空气接触，产生氧化物，就是化学腐蚀的一种）；

2、金属腐蚀防护的类型及比较

目前，工程中采用金属锌作为防腐涂层是应用最广泛的防腐技术。 常用的方法有电镀锌、热镀锌、粉末镀锌、达克罗涂层（锌铬涂层）等。

(1)从技术原理上进行比较

电镀锌涂层为电化学沉积； 热浸镀锌是将锌加热成液态的热扩散镀层； 电镀锌、热镀锌、粉渗锌等工艺原理发现较早。 目前工程中应用最广泛的是电镀锌和热镀锌。

(2)防腐涂料综合性能比较：

氰化镀锌和氯化铵

电镀以氰化镀锌和氯化铵为例。 其优点是：涂层结晶细、光泽好。 除去氢后涂层不会变黑。 镀液具有良好的深镀能力和深镀能力，允许使用阴极电流。 溶液的密度和温度范围较宽，对设备的腐蚀性较小。 适用于形状复杂、镀层厚度在20μm以上的电镀零件。

缺点：电流效率较低（约70%~75%），并且随着电流密度的增加钢结构防腐涂层，电流效率迅速下降。 镀锌有剧毒且易分解，对操作人员的健康有害。 电镀液不能电镀铸铁件。

电镀反应原理：在氰化镀液中，锌离子与氯化钠和氢氧化物形成络合物氰化锌（Na2[Zn(CN)4]）和锌酸钠（Na2[Zn(OH)4]）形成两种络合物如下：

3ZnO+4NaCI+2NaOH+3H2O=Na2[Zn(CN)4]+2Na2[Zn(OH)4]

电解时镀液的反应如下：

阳极过程：氰化锌钠和锌酸钠均离解产生锌离子。 当通电时，锌离子在阳极上吸收电子并沉积锌，氢离子也吸收电子并沉淀氢气。

Na2[Zn（CN）4]→2Na++4CN-+Zn2+

Na2[Zn(OH)4]→2Na++4OH-+Zn2+

Zn2++2e→Zn

2H++2e→H2

阴极过程：电解过程中，锌在阴极发生溶解，同时阴极上也释放出少量氢气。

Zn2++4CN- -2e=Zn(CN)4-

4OH—-4e=2H2O+O2

另外，氯化铵镀锌是目前广泛使用的镀种。 氯化物镀锌镀液电流效率高达95%以上。 镀液对操作人员影响小，不需要排气装置。 氯化物镀锌的缺点是对钢铁设备腐蚀性强，钝化膜有时会“变色”。 氯化铵镀液废水处理较难，可采用无氯化铵镀锌来改善。

金属热镀锌防腐蚀

热镀锌的优点：

可在不规则部件、凹槽、盲孔表面获得均匀的渗透层。 与基体结合强度高，具有一定的韧性和硬度，能承受较大的摩擦和冲击，具有良好的耐腐蚀性能。 操作简单，生产方便。

热镀锌的缺点：

热镀锌造成的污染严重，其中包括锌废料和锌蒸气，严重损害操作人员的健康，在一定程度上严重威胁城市或农村的空气质量。 它是一种高污染、高能耗的工业生产。

金属衬里聚乙烯防腐蚀

聚乙烯的优点：

(1)良好的阻燃性和防霉性：聚合物中氯含量较高，因此具有抑制细菌生长的能力。

（2）优异的防腐性能：高度氯化聚乙烯树脂形成的漆膜对水蒸气、氧气、离子（Cl-、SO42-）的渗透性极低，约为醇酸树脂的1/200~1树脂。 /300，是全氯乙烯和氯磺化聚乙烯的1/2。

(3)耐候性好：由于不含双键，对光化学反应和氧化降解不敏感。 漆膜能承受户外较大的紫外线、氧气及冷热变化，漆膜稳定性好。

(4)与其他树脂相容性好：可添加丙烯酸树脂、醛酮树脂、醇酸树脂等各种改性树脂，提高涂膜的综合性能。

（5）施工性能好：为单组份涂料，可施工，有轻微锈迹，干燥快； 低温即可成膜钢结构防腐涂层，施工不受季节、温度限制； 具有良好的重涂性； 它适用于任何钢材和水泥表面。

（6）环保：树脂生产过程不产生CCl4，减少污染，保护臭氧层。

（7）耐热性差：漆膜不耐高温，受热时易析出氯化氢气体，造成性能变差，因此使用温度受到限制（耐热温度一般不超过60℃） ）。

聚乙烯的缺点：

纯高聚乙烯强度低，耐磨性差，抗蠕变性差。 通常需要在聚乙烯聚合物中添加一些无机颗粒，如石墨、二硫化钼、氧化铝、玻璃纤维、碳纤维等，以改善性能。 其机械性能； 也可与其他聚合物如聚苯酯（PHB）、聚苯硫醚（PPS）、聚醚醚酮（PEEK）、聚全氟（乙烯/丙烯）共聚物（PFEP）等混合使用，以扩大其阻尼温度范围并提高其抗蠕变性能。

应用：高压聚乙烯：一半以上用于薄膜制品，其次是管材、注塑制品、绕包等。

中低压聚乙烯：主要是注塑制品和中空制品。

超高压聚乙烯：超高分子聚乙烯由于其优异的综合性能，可作为工程塑料。

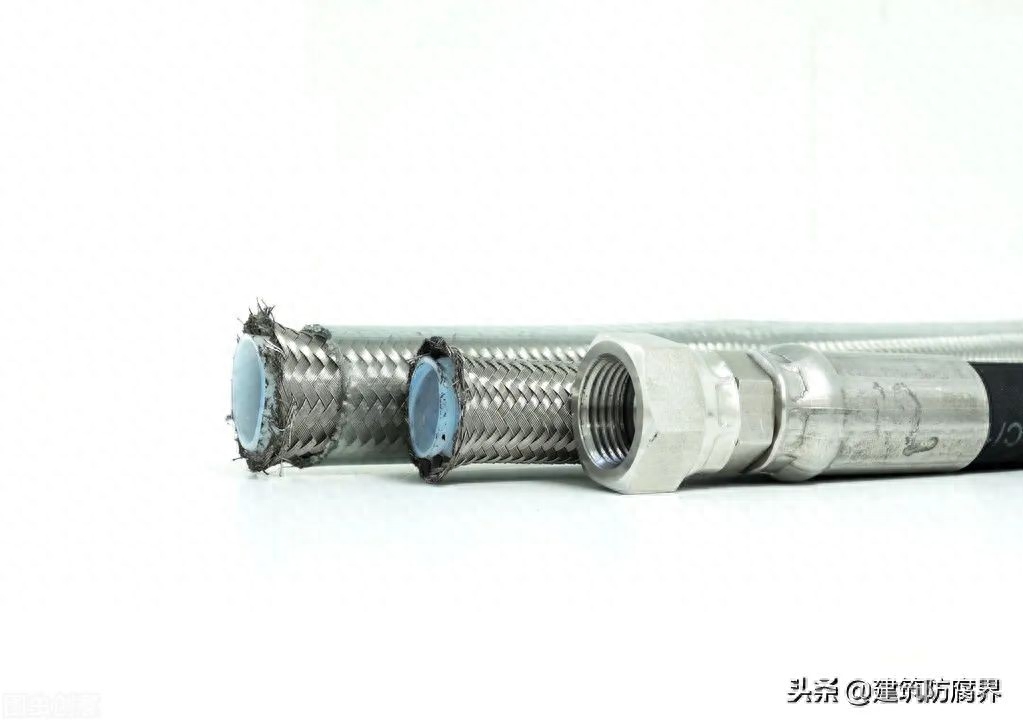

金属内衬PTFE防腐

PTFE内衬的优点：

1、长期使用温度-200℃-260℃，耐化学腐蚀性能优异，摩擦系数为塑料中最低，电性能良好，其电绝缘性不受温度影响，故被誉为“塑料之王” ”。

2、呈透明或半透明状态。 结晶度越高，透明度越差。 其原料多为粉状树脂或浓缩分散体，是具有极高分子量、高结晶度的热塑性聚合物。

3、适合制作耐腐蚀零件、减磨耐磨零件、密封件、绝缘零件及医疗器械零件1K)。

4、除熔融碱金属外，几乎不受任何化学试剂的腐蚀。 例如，在浓硫酸、硝酸、盐酸甚至沸水中煮沸，其重量和性能均不会发生变化。 也几乎不溶于所有溶剂，仅微溶于300℃以上的所有烷烃（约0.1g/100g）。 PTFE不吸湿、不易燃、对氧气和紫外线极其稳定，具有优异的耐候性。

5、较宽频率范围内的介电常数和介电损耗很低，击穿电压、体积电阻率和耐电弧性较高。

聚四氟乙烯内衬的缺点：

1.结晶材料，吸湿性低。

2、流动性差，易分解，分解时产生腐蚀性气体。 成型温度要严格控制，模具要加热，浇注系统对料流阻力要小。

3.粉末树脂常采用粉末冶金和烧结方法形成。 烧结温度为360℃-375℃，不能超过410℃。 乳液树脂通常采用冷挤压加工，然后烧结，可以在物体表面形成防腐层。

4、PTFE的熔体粘度很高，体积粘度随剪切应力的增加而降低。

应用：

1、PTFE空气过滤膜：厚度约0.01mm，透气度60L/m2-80L/m2.s，表面光滑，耐化学腐蚀，透气不透水，透气量大，阻燃，高具有耐温、耐强酸强碱、无毒等优点，广泛应用于化工、钢铁、冶金、炭黑、发电、水泥、等各种工业炉窑的烟气除尘过滤。废物焚烧；

2、PTFE净化过滤膜：厚度0.02-0.03mm，泡点≥1kg/cm2（5.3m/s 127Pa），广泛应用于制药、生化、微电子及实验室耗材领域； 无尘车间、实验室空气净化、通风设备、净化设备、医疗电子等行业；

3、聚四氟乙烯服装膜：厚度约0.03-0.05mm，透湿量≥10000g/m2.24h，静水压≧150kPa，广泛应用于运动服、防寒服、消防、公安、医疗、生化防护、等特殊服装； 鞋、帽、手套、睡袋、帐篷等

4、聚四氟乙烯复合膜：采用我公司独特工艺将溶剂型PU涂覆在PTFE微孔膜表面，形成具有亲水、拒油功能的微孔薄膜。 具有耐腐蚀、耐高温、耐老化、高精度、超微滤等特点。 广泛应用于服装面料、消烟除尘、净化灭菌等领域。

金属内衬玻璃纤维防腐

金属内衬玻璃纤维的优点：

(1)绝缘、耐酸、碱、盐等腐蚀，抗静电、不生锈、不易老化，使用寿命50年以上。

(2)无磁、无电腐蚀、防水性能好，可在潮湿环境或水中长期使用而不变质。

（3）强度高，是同等原强度PE管的6倍以上，重量轻，内壁光滑，电缆穿孔时摩擦系数小，无需操作电缆。

(4)耐热、防冻、防火、阻燃。 可在-35℃至139℃温度下长期使用，遇火不燃烧。

(5)弯曲弹性模量好，抗冲击能力强，解决了金属管材易腐烂、无扭转弹性的缺点。

(6)电缆过桥或过河时，采用玻璃钢导管较为经济、适宜。

（7）施工安装极其简单，无需绑扎钢筋，无需浇筑混凝土。

金属衬玻纤的缺点：

1、长期耐温性能差：一般玻璃钢不能在高温下长期使用。 通用型聚酯玻璃钢在50℃以上强度明显下降，一般仅在100℃以下使用； 通用型环氧玻璃钢在60℃以上有明显强度。 衰退。 但可以选择耐高温树脂，使长期工作温度保持在200℃-300℃。

2、老化是塑料的常见缺陷，FR也不例外。 在紫外线、风、沙、雨、雪、化学介质、机械应力等作用下很容易导致性能下降。
