如何在 SOLIDWORKSSimulation2020 中使用螺母分布式耦合

在 SOLIDWORKS Simulation 中钢结构螺栓连接规范，用螺钉或销连接器替换实体紧固件是简化仿真模型的好方法，这可以显着缩短求解时间，而不影响仿真结果的准确性。

然而，这些简化方法也有一定的局限性。 由于使用 SOLIDWORKS Simulation 来制定连接器的刚性耦合钢结构螺栓连接规范，因此连接器附近的挠度和变形通常较低。 在SOLIDWORKS 2020版本中，在螺钉连接中提供了新的分布式耦合选项，有效提高了仿真的准确性。

1.SOLIDWORKS分布式耦合

在 SOLIDWORKS 2020 之前，刚性耦合选项是唯一可用的选项，要求零件几何体上的所有节点保持其相对于彼此的位置，从而向耦合区域引入大量偏转。

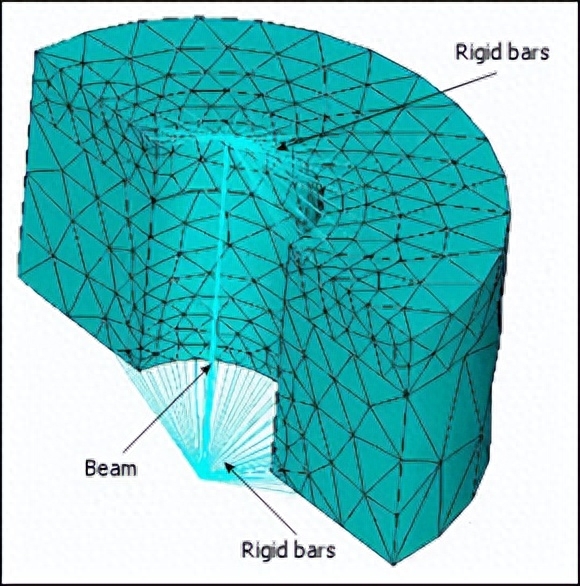

当我们在 SOLIDWORKS Simulation 中创建螺钉连接时，它由连接到与垫圈腹部/螺钉（用于间隙配合的螺钉或螺母）接触的节点的刚性梁表示，如右图所示，或连接到圆锥面 节点（用于边缘配合的螺钉或螺母）。

螺钉和联轴器被简化为刚性梁

2、分布式耦合可以做什么？

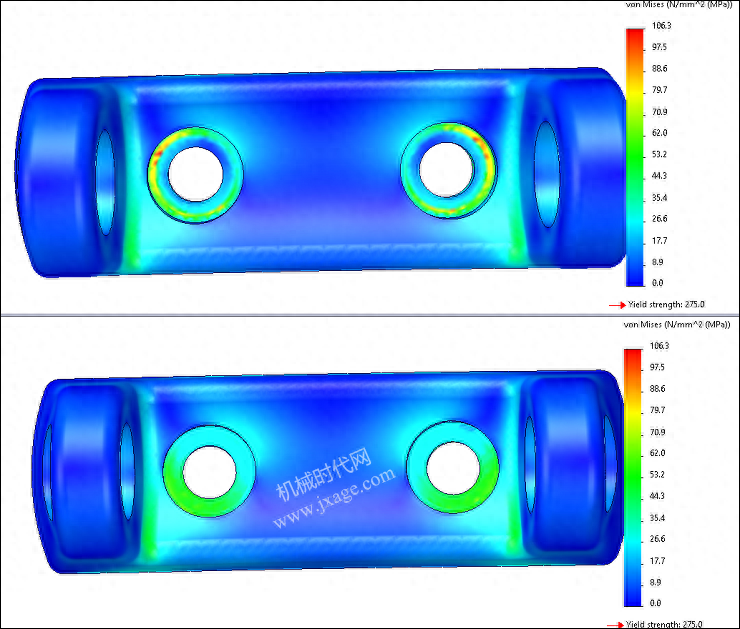

刚性连接类型在螺钉头区域产生偏转集中，同时向螺钉和销钉添加分布式耦合，允许螺钉面、螺母或衬套接触节点独立变形，以更好地模拟组件的实际行为。 这意味着联轴器附近的偏转和位移更加真实，并且人为偏转集中较少。

3、分布式耦合连接型式

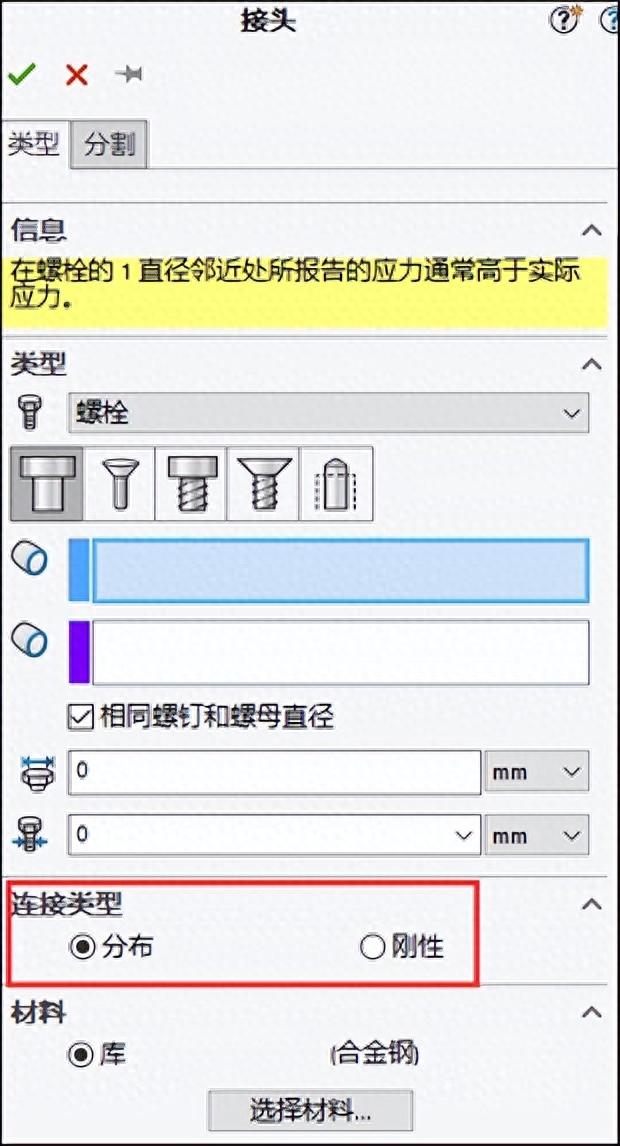

在 SOLIDWORKS Simulation 2020 中，连接器属性管理器现在包含分布式选项作为所有新螺母或螺钉连接的默认连接类型。
