钢结构防腐、阻燃涂料的相关问题

前言：近年来，钢结构工程的应用越来越广泛，未来将更加普及。 但钢结构存在着与混凝土结构不同的三个问题：稳定性、防火、防腐。 我把它们称为“钢结构三大问题”。 “隐患问题”（这些问题我在我的五大秘笈和公众号里也分享过，今天讲的是“防腐防火相关问题”

你熟悉这张照片吗？

你熟悉这张照片吗？

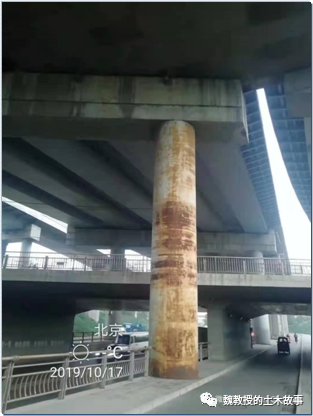

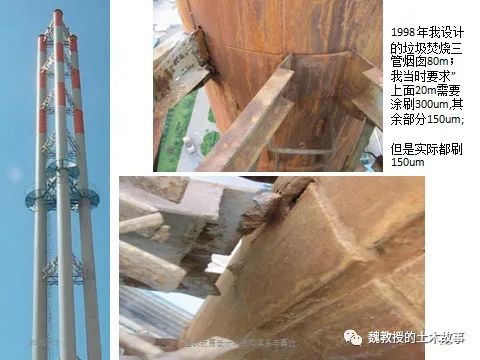

腐蚀案例

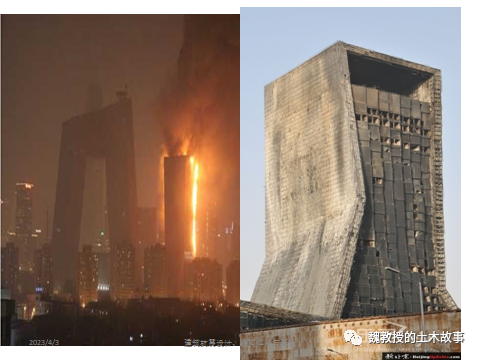

火灾案例

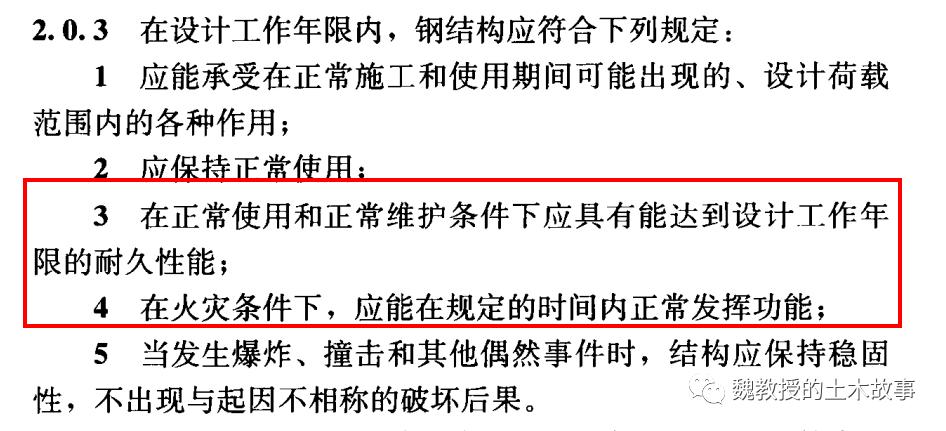

首先我们来看看《钢结构通用规范》GB55006-2021的相关要求

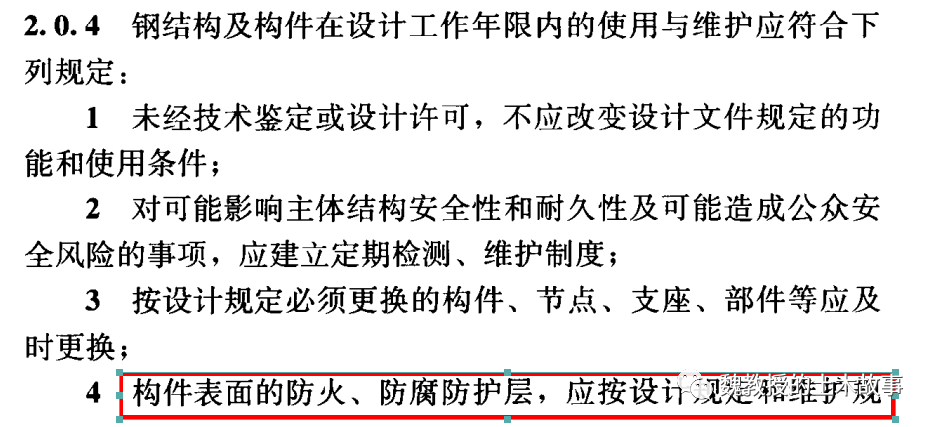

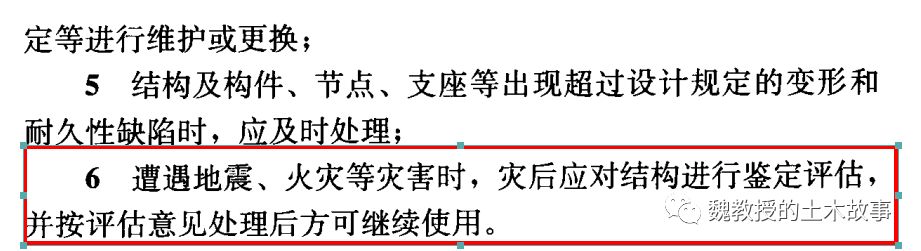

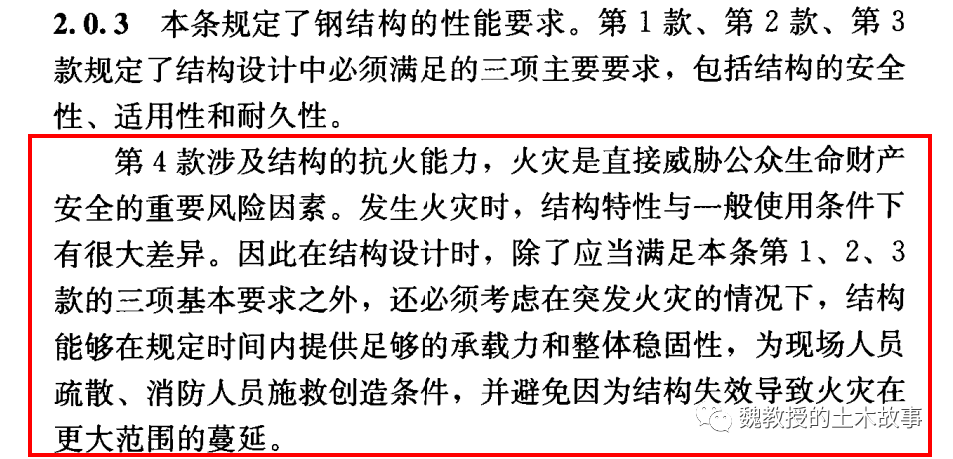

条文解释

2、要做好钢结构设计工作，仅仅依靠《钢结构通用规范》是不够的。 设计还必须与其他相关规范相结合。

通常，钢结构的防腐方法有防腐涂料； 采用各种工艺形成的锌、铝等金属保护层； 阴极保护措施； 耐候钢； 以及上述防腐解决方案的组合。 根据《工业建筑防腐设计标准》GB/T 50046-2018第3.3.3条规定，防护层的设计使用寿命应符合下列规定：

1、使用寿命低，使用寿命应为2～5年；

2、中等使用寿命，使用寿命应为6至10年；

3、使用寿命长，使用寿命应为11至15年；

4、超长的使用寿命，使用寿命应在15年以上。

在实际工程设计中，控制钢结构腐蚀最常用的方法是涂层防腐：新建钢结构的设计使用寿命一般为50年钢结构防火防腐涂料，防腐涂层在其使用寿命期间需要进行多次维护。 一般钢结构设计说明书中，设计师都会明确“底漆、中漆、面漆”三项要求。 那么这“三层漆”有什么意义呢？

关于钢结构涂料的喷涂顺序，特别是阻燃涂料与面漆的关系，以及在防火涂料之后是否应该使用面漆，以及如何喷涂，我们来看看各个规范的要求以及相关规定。 。

1、防腐、防火相关规范和标准：

1、CEC​​S343 2013《钢结构防腐涂装技术规定》；

2、GB 51249-2017 建筑钢结构防火技术规范；

3、GBT51082-2015工业建筑涂料设计规范；

4、GBT 28699-2012 钢结构防护涂层通用技术条件；

5、GB/T 50046-2018工业建筑防腐设计标准

6. GB514907-2018 钢结构防火涂料

7、涂层检验（按《钢结构现场检验技术标准》GB/T50621-2010）

三、相关具体规定和规定

1. CECS343 2013 钢结构防腐涂装技术规定

4.1.8 当钢结构表面的防火涂料不具有防腐作用时，不应将防火涂料作为防腐涂料使用。 应按照构件表面=防锈底漆、防腐中间涂层、上面涂有防火涂料，然后将该结构作为防腐表面涂层进行防护处理。

条款说明：

4.1.8 认为所有防火涂料都能防腐蚀是一种误解。 防火涂料中的薄型膨胀型防火涂料形成的涂膜具有热膨胀的特性； 厚层隔热防火涂料主要由硅酸盐材料、耐火纤维和轻质隔热材料组成。 目前工程中使用的这两类阻燃涂料的材料成分、防腐性能和致密防渗性能无法替代防腐涂料。 因此钢结构防火防腐涂料，涂有阻燃涂料的构件表面仍应按防腐要求进行防锈处理，并在涂完底漆和中间漆后，再覆盖阻燃涂料。 还应该注意的是，这两个直径是相互兼容的。

2、GB 51249-2017 建筑钢结构防火技术规范

条款说明：

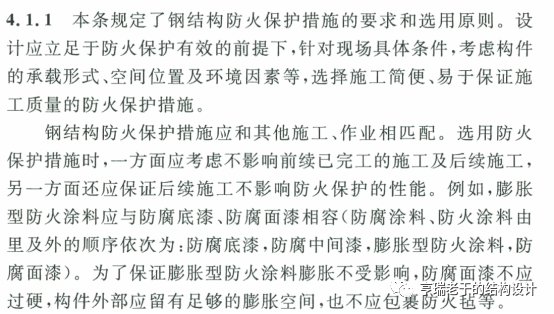

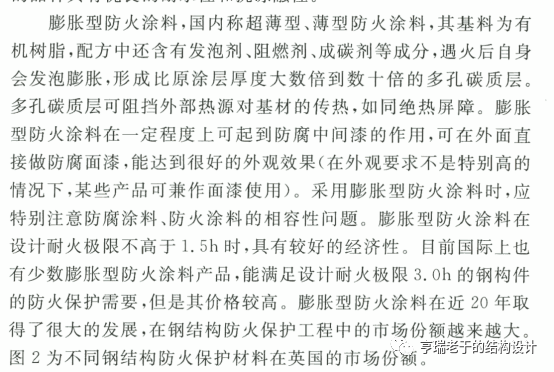

第4.1.2条部分解释：

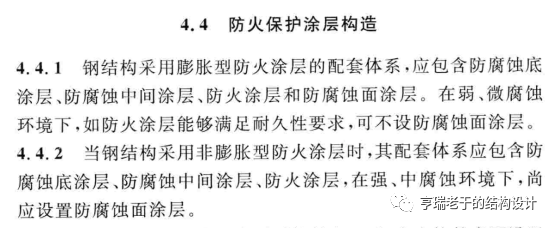

3、GBT51082-2015工业建筑涂料设计规范

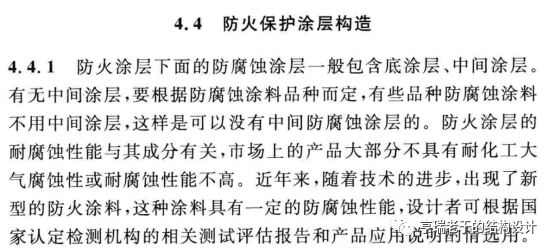

条款说明：

4、GBT 28699-2012 钢结构防护涂层通用技术条件

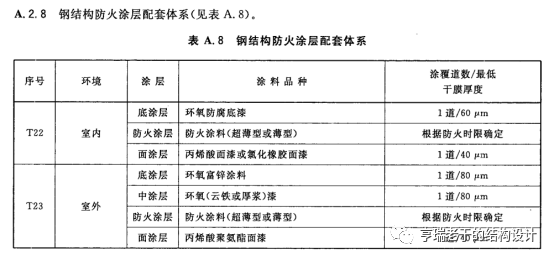

5.绘画的强项

根据《钢结构工程施工质量验收标准》GB50205-2020第13.2.3条防腐涂装，涂装道次、涂装间隔、涂装厚度均应符合设计文件和涂装产品标准的要求。 当设计对涂层厚度无要求时，涂层总干漆膜厚度室外不应小于150μm，室内不应小于125μm。 检验数量：按元件数量随机抽检10%，同类型元件不少于3个。检验方法：用干漆膜测厚仪检查。 每个部件在5个位置进行测试，每个位置的值为相距50mm的3个测量点的干漆膜厚度的平均值。 漆膜厚度允许偏差为-25μm。

6、关于涂层的检验（按照《钢结构现场检验技术标准》GB/T50621-2010）

5.1防腐层厚度检测：

可以使用涂层测厚仪进行测试。 最大量程不小于1200μm，最小分辨率不大于2μm，示值相对误差不大于3%。 同一部件应测试5处，每处数值为相距50mm的3个测点涂层厚度的平均值。 5.2 防腐层厚度：

1）每个位置3个测点的平均涂层厚度不应小于设计厚度的85%，同一构件上15个测点的平均涂层厚度不应小于设计厚度； 2) 设计对涂层厚度没有影响。 需要时，涂层总干漆膜厚度应为室外150μm，室内125μm，允许偏差为-25μm。

4. 不同规范之间的冲突规定

上述GBT51082-2015工业建筑涂料设计规范第4.4.1条：防火涂料能够满足耐久性要求的，可以不要求防腐表面涂料。

《钢结构防火涂料施工技术规程》（T/CECS24-2020）第4.5.3条：室外钢结构防火涂料应在其表面涂刷一层阻燃涂料。阻燃涂料。

而且，证明防火涂料耐久性的数据案例并不多，所以在实际工程中，不建议去掉面漆。

从上述规范可以看出，意见不一，这就需要设计在综合考虑工程边界条件的基础上确定合理的依据。

合理应用防腐涂料和阻燃涂料。 以下是一些工程实践：

分三种情况：

1、不需要涂装防火涂料的区域，从内到外：防腐底漆+防腐中漆+防腐面漆

2、需要涂装防火涂料且无外部装饰的区域（防火涂料外露）。

由内而外：防腐底漆+防腐中漆+阻燃涂料+密封防腐面漆；

3、需要涂装防火涂料并有外部装饰的部位（防火涂料不外露），

由内而外：防腐底漆+防腐中间漆+防火涂料

以上部分内容摘自《五个秘密》秘籍《建筑结构施工图设计审图常见问题及对策》。

制定本《总则》的主要目的是避免重复甚至矛盾，进行整合，与国际标准相协调。

基本没有创新技术，贯穿建设项目“材料-设计-施工-验收-运维-拆除”的整个生命周期

《总则》不讲具体办法，只讲原则要求和底线要求！

确定性足够的，作出明确规定；情况较复杂的，仅提出原则性要求。 由于《通则》具有技术法规性质，各项规定必须严格执行，因此具体数值标准的制定必须慎重。 对于尚未达成共识、存在争议或技术成熟度尚未达到纳入规范要求的取值参数，应仅作出原则性规定，避免一刀切。

总则的重点是要求而不是具体的操作方法。 该规范是强制性的，工程情况差异很大。 因此，在标准编制过程中，重点是要求工程结构达到预设目标，而没有对具体操作方法做出过多规定。 这是本次《通则》区别于以往《技术标准》的重要特征。

亲爱的土木工程故事《五武功》全国巡演，五月天津见。 。 。 。 。

请珍惜这次机会，并重申每月只有一次。 如果你错过了，我们明年再见。

朋友们，五月天津见。 。 。 。
