RFEM 6 - 钢结构节点新设计方法

RFEM 6 的一个新功能是钢结构节点的设计方法。

您可以使用 RFEM 6 中的钢连接模块根据有限元模型创建和分析钢连接。 您可以通过简单的输入来控制节点建模。 钢结构节点构件可以手动定义或使用库中的模板定义。 本文将重点介绍前一种方法：如何手动定义钢结构节点构件。

演示视频

创建钢结构节点

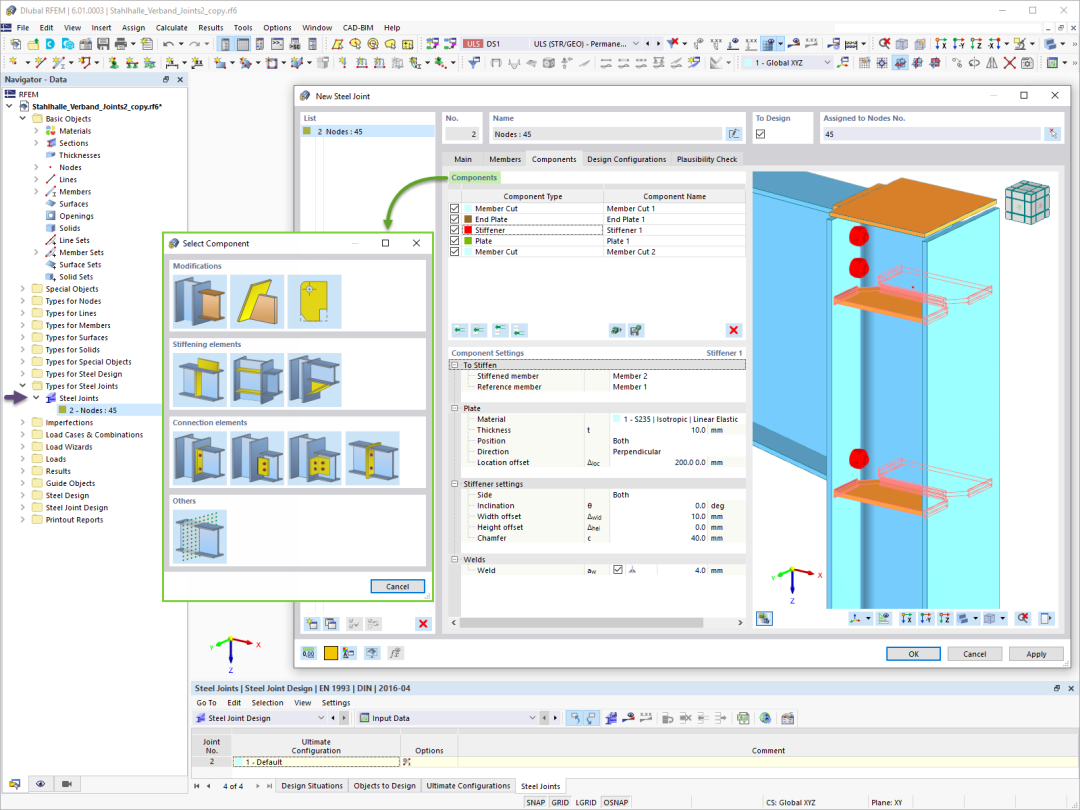

通过输入预定义的组件，可以简单快速地创建 RFEM 6 中的钢结构节点。 初始数据包括在 RFEM 模型中选择一个节点并自动识别和分配连接到该节点的成员。 软件 RFEM 6 提供了许多预定义组件，用于输入典型连接情况（例如端板、腹板角度、翅片）。 通用的基础元件（板材、焊缝等）也可用于复杂的连接情况。

每个组件的设置都非常容易定义和调整。 还可以对连接的杆和板进行更改。 以这种方式定义的组件组可以保存为模板并存储在用户定义的库中以供以后使用。

用户可以配置设置来定义设计参数。 您还可以执行合理性检查、检查连接、缺失项目、板碰撞、检查焊缝等。

钢结构节点设计

在RFEM 6中分析钢结构节点连接的优点是程序在后台自动生成相应的有限元模型。

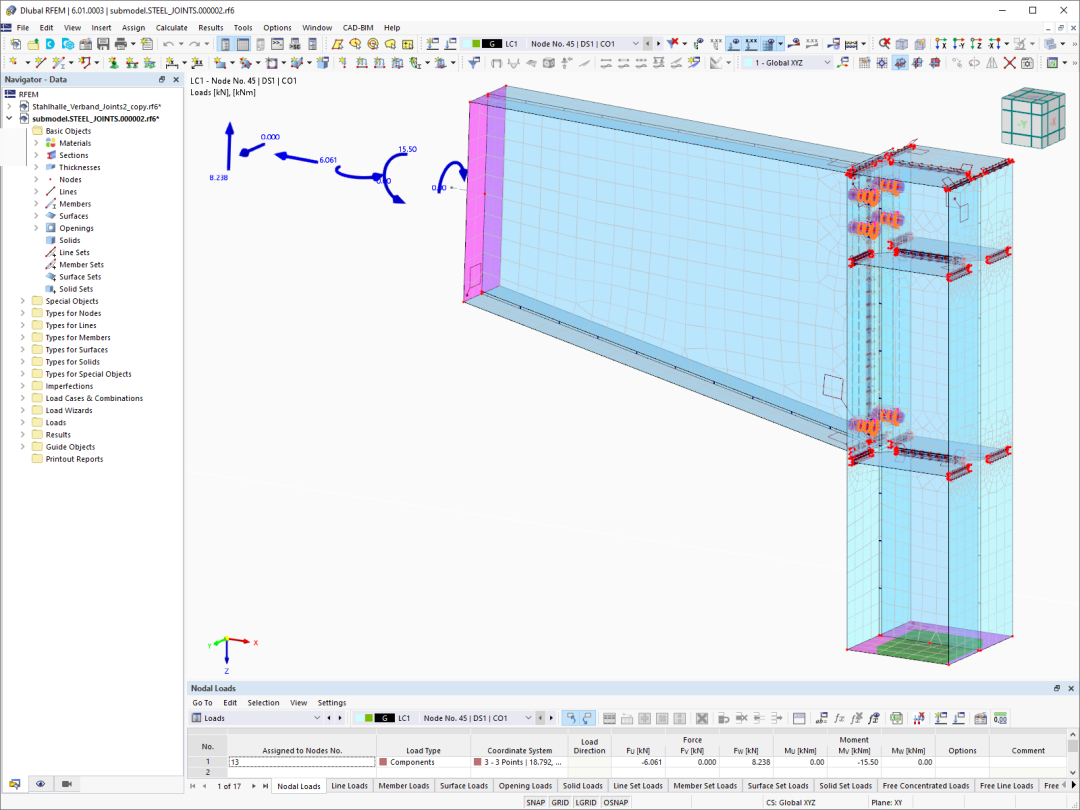

以下图 2 为例。

任何与轧制和焊接部分的连接都可以在这里设计。 目前可供选择的有工字钢、槽钢、T型钢和角钢。

通过该方法，将整体模型中选定节点的载荷自动传递到同一界面的有限元模型中，然后根据规范进行节点的构件设计。 这样就可以在有限元模型中确定螺栓力并计算出焊缝设计所需的应力，并按规范进行计算。

设计成果

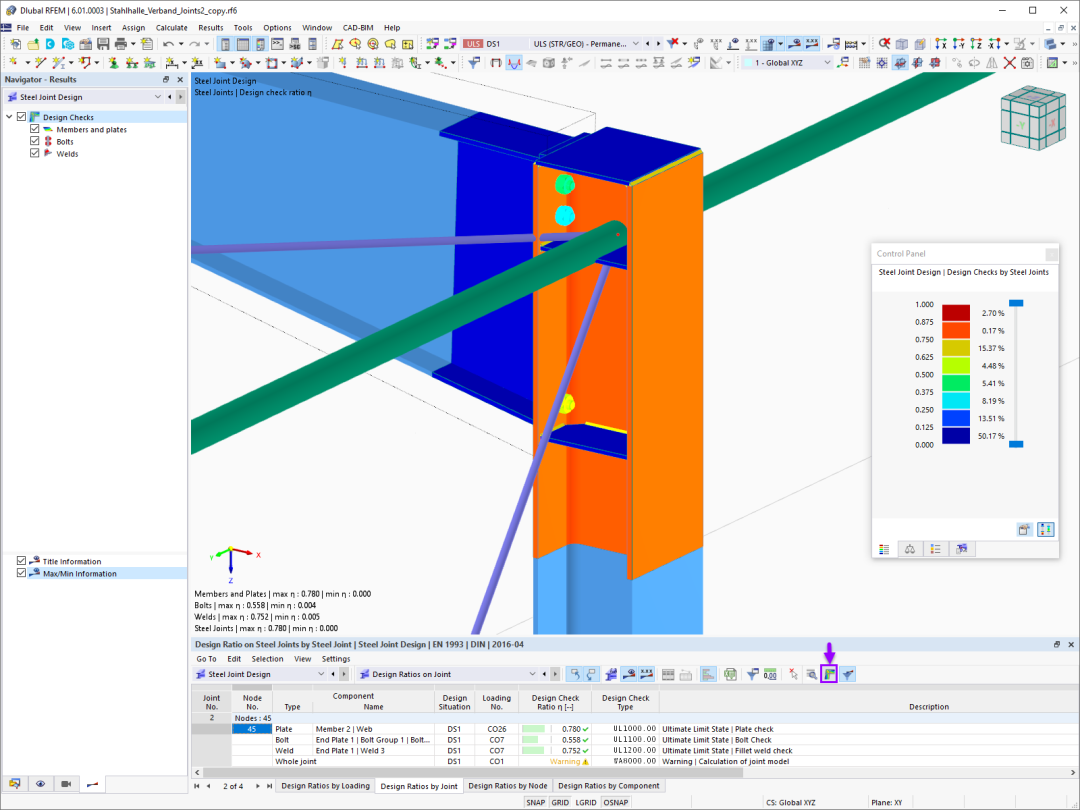

设计完成后，用户可以在表格和图表中找到比例因子（参见下图 3）。 然后可以通过工具栏访问结果并进行过滤（图 4）。

RFEM 6 的一个创新功能是该软件可以显示详细的设计结果，包括所使用的规范设计方程。 所提供的公式也可以直接保存到打印报告中。

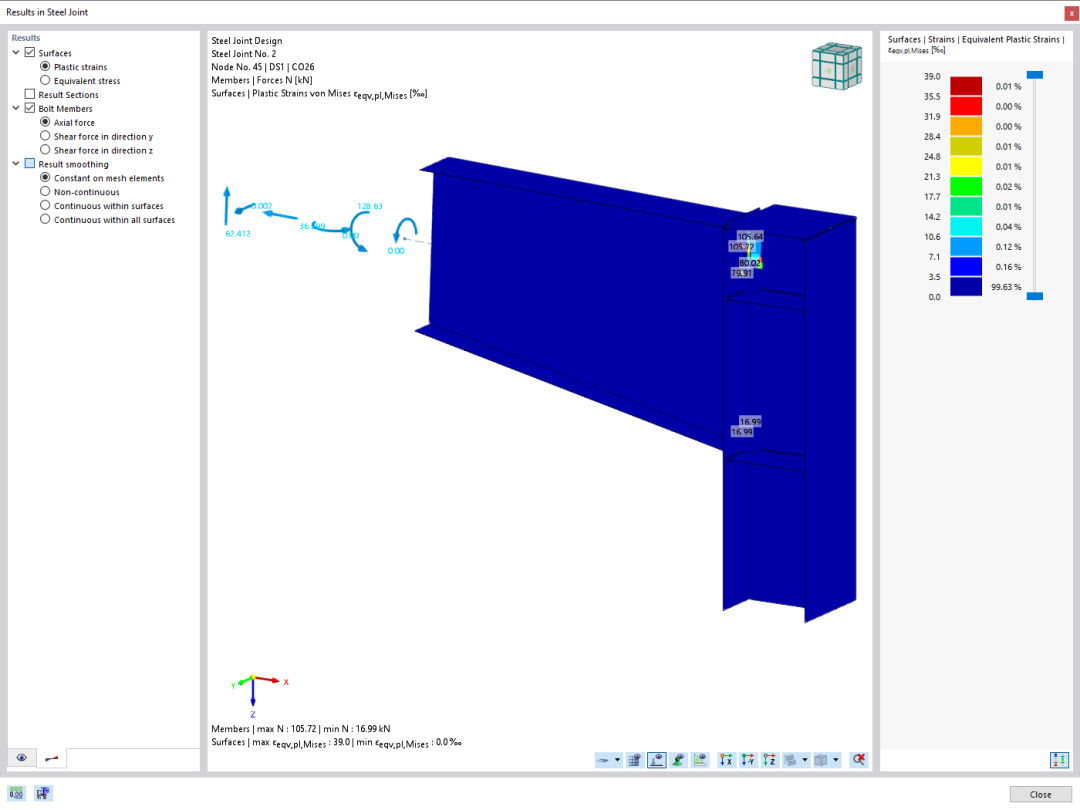

钢结构节点设计结果如下图5所示。

总结

综上所述钢结构节点板，在RFEM 6的钢结构节点模块中使用有限元模型来分析钢结构节点。 用户可以通过模块的不同组件定义不同的连接条件。 与定义的连接相对应的有限元模型在后台自动生成。 所有荷载组合都会自动转移到选定的节点。

在有限元模型上计算的载荷将用于根据欧洲规范 EN 1993-1-8（包括各个国家附录）设计节点组件。 该附加模块可用于连接设计。 目前可提供轧制和焊接型材，例如工字型材、槽钢、角钢和 T 型材。

最后钢结构节点板，软件还详细列出了计算结果和设计结果。 结果以表格和手写形式保存到 RFEM 打印报告中。 生成的有限元模型也可以保存在模型中以供进一步使用和分析。
