钢结构预算初学者教程

钢结构是未来的发展方向。 有很多人不知道土木工程、钢结构如何计算。 但如果你以后不会钢结构计算，那你就得说说你的工资会不会涨。 钢结构历来与土木建筑分离。 后来晋钢结构、钢组合结构施工过程中，都是先由钢结构公司安装，然后由总承包商施工混凝土。 这样，关节就会逐渐变得相似。 有时它们基本上合并在一起。 我只能说我可以做钢结构的计算，但是因为经验不够所以拿不到报价。

1、计算最基本的方法就是看图纸。 土木工程人员对钢结构图纸太乱很恼火。 其实我也有这个看法，因为里面没有使用平方法，而且图纸还保留着以前土木工程图纸的原则，所以作为一个老人，我习惯看钢结构图纸（以前的人）诞生于 101 Atlas 发行之前）。 后来我这种人实在看不习惯钢结构图纸，但也没有办法。 我们仍然需要习惯它。 我们知道这很麻烦，但凡事都有它的规律。 是的，钢结构详图中有相当多的节点，但在计算时这些变化的影响确实很小。 重要的是把握好大方向。 钢结构的节点图也相当科学钢结构雨棚图片欣赏，都是以科学为依据的。 力对应。 有很多重复的或者对称的等等钢结构雨棚图片欣赏，你仔细看就可以看到。关于图纸的特点，我下面讲一下

2、计算重量，因为钢结构的计算基本都是以吨为单位（板材以M2为单位）。 钢+钢就是钢结构。 钢材多指型钢。 我还将列出型钢的分类和测量方法。 并解释。

3、统计总结，哈哈，这种事情应该不难，以列表为基础，分类总结一下就可以了。

地图和方向

1、我对钢结构的了解应该比别人更深，因为我毕业的时候加入了一家钢结构公司，工作了不到两个月。 我平时的工作就是从图纸上画出一个钢构件，并清楚地了解钢构件。 画好后，他们称之为钢结构详细设计（细化图）进行加工。 说白了，这样的东西怎么可能用钢板加工出来。 我讲的图像识别是03G102上的东西。 有机会的话可以下载下来看看。 废话不多说，我们先来说说钢结构图应该如何使用，以免让人头疼。

掌握读图并不难的原理其实很简单。 它比建筑施工简单得多，因为每个部分都有详细的图纸。 有不懂的就看图，看看有没有细节符号。 如果有的话，寻找它们。 其实我看得清楚的并不是详图。 和原图对比一下就明白了很多。 什么是柱，什么是梁？

1、钢结构

1 钢结构设计图纸分为两个阶段：钢结构设计图纸和钢结构施工详图。

2 钢结构设计图纸应由具有设计资质的设计单位完成。 设计图纸的内容和深度应满足编制钢结构详细施工图的要求； 钢结构施工详图（即加工生产图纸）一般应由具有钢结构专业知识的专业人员编制。 可由具有设计资质的加工生产单位完成，也可由具有设计资质的其他单位完成。

注：设计合同中未明确要求设计钢结构详细施工图的，钢结构设计内容仅为钢结构设计图。

3 钢结构设计图纸

1）设计说明：设计依据、荷载数据、工程类别、工程概况、所用钢材牌号及质量等级（必要时物理、力学性能及化学成分要求）及连接件型号、规格、焊缝质量等级、防腐、防火预防措施；

2）基础平面图和详图应表达钢柱与下部混凝土构件连接的结构细节；

3）结构平面图（包括各层、屋顶）布置图应标明定位关系、标高、构件位置及数量（可布置单线图）、节点详图索引号等； 必要时应绘制檩条、墙梁的布置图和关键剖面图； 空间网格应绘制上下弦图和关键剖面图；

4) 组件和节点详细信息

a) 简单钢梁、柱可用统一的详图和清单表示，标明钢级、尺寸、规格、加强筋方式、连接节点细节、施工安装要求。

b) 格构梁、柱、支撑应绘制平面图、剖面图（必要时可加标高）、定位尺寸、总尺寸、分尺寸、分尺寸、单件模型及规格、装配节点及其他构件应注意。 连接详细信息。

4 钢结构施工细节

根据钢结构设计图、标准详图尺寸、材料要求、加工精度、工艺流程要求、焊缝质量等级等，编制构成结构件各部分的放大图，各部分应编号； 并考虑运输和安装能力来确定构件的分段和组装节点。

《常用术语》

钢结构：是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接而成的结构。

钢结构的特点：重量轻、强度高； 良好的塑性和韧性； 各向同性，性能稳定； 可焊性； 不易泄漏； 耐热但不耐火； 耐腐蚀性差； 制造方便，施工周期短。

塑性：材料在承受静态载荷时吸收变形能的能力。 良好的可塑性可以防止结构因意外超载而突然断裂，提供安全保障。

结构设计的目的是保证所设计的结构和结构构件在施工和工作过程中能够满足各种预定的功能要求并具有适当的可靠性。

标明钢材成分。 我在计算测量的时候会讲什么是支撑，什么是对角线支撑等等，哈哈

钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。

其大部分理论和技术已经成熟。 还有一些问题没有解决，或者没有简单实用的设计方法，比如网壳的稳定性。

选择结构时，应考虑不同结构形式的特点。 在工业厂房中，当有较大的悬吊荷载或大规模的移动荷载时，可以考虑放弃门式刚架，采用网架。 在基本雪压较高的地区，屋面曲线应有利于雪的滑动（切线50度以外不需要考虑雪荷载）。 例如，亚东水泥厂石灰石仓棚采用三中心圆形网壳。 总雪荷载与倾斜屋顶的雪荷载进行比较。 释放近一半。 类似的考虑也适用于强降雨地区。 当建筑物允许时，在框架中布置支撑比具有刚性接头的简单框架更经济。 对于屋顶覆盖跨度较大的建筑，可以选择带有张力构件的悬挂或索膜结构系统。 在高层钢结构的设计中，经常采用钢-混凝土组合结构。 在地震烈度较高或不规则的高层建筑中，单纯出于经济原因不宜选择核心筒加外框架的形式，这种形式对抗震不利。 建议选择以周围巨型SRC柱和支撑框架为核心的结构体系。 我国此类高层建筑一半以上属于前一种类型，不利于抗震。

结构布置应根据系统特点、荷载分布和性能综合考虑。 一般来说，刚度应均匀。 机械模型应该清晰。 尽可能限制大荷载或移动荷载的影响范围，使其以最直接的路线传递到基础。 。 柱间横向支撑的分布应均匀。 其质心应尽可能靠近侧向力（风、地震）的作用线。 否则，应考虑结构的扭转。 建筑物的侧面应有多道防线。 例如，应有支撑框架结构，柱应能单独承受至少1/4的总水平力。

有时可以调整次梁在框架结构楼板上的布置，以适应不同的要求。 通常，为了减小截面，次梁布置在短边方向，但这会增加主梁的截面，降低楼板净高。 有时顶部侧栏也会太多。 在这种情况下，将次梁支撑在较短的主梁上可以牺牲次梁来节省主梁和柱。

组件设计从材料选择开始。

较常用的是Q235和Q345。 当强度起控制作用时，可选用Q345； 当需要稳定控制时，应使用Q235。 主体结构通常采用单一钢种，以方便项目管理。 出于经济原因，也可以选择不同强度钢材的焊接。 组合部分（法兰 Q345，腹板 Q235）。 另外，焊接结构宜选用Q235B或Q345B。

乙

1、焊接：焊缝的尺寸、形式等有强制性规定，应严格遵守。 焊条的选择应适应所连接金属的材料。 E43对应Q235，E50对应Q345。 连接Q235和Q345时，应选择低强度E43，而不是E50。

在焊接设计中，焊缝不得任意扩大。 焊缝的重心应尽可能靠近被连接部件的重心。 其他细节请查看规范中焊缝施工的规定。

2. 螺栓连接：

铆接在建筑工程中很少使用。

普通螺栓抗剪性能较差，可用于次要结构件。

高强度螺栓的使用越来越多。 常用的强度等级有8.8s和10.9s两种。 按受力特点分为承压型和摩擦型。 两者的计算方法不同。 高强度螺栓的最小规格为M12。 常用的有M16~M30。 规格过大的螺栓性能不稳定，应谨慎使用。

自攻螺钉用于板材与薄壁钢材的二次连接。 它们也常用于低层墙板房屋主体结构的连接。 难以解决的是自攻过程中防腐层受损的问题。

3、连接板：需校核螺栓孔薄弱处的净截面抗剪力。 连接板的厚度可简单地取为梁腹板厚度加4mm。 除短梁或集中荷载较大的梁外，一般无需校核。 耐剪切。 这个东西其实就是两个对接焊件上加的钢板（一般）

4、梁腹板：应验算螺栓孔处腹板的净截面剪力。 承压高强螺栓连接还需校核孔壁局部压力。

5、节点设计必须考虑安装螺栓、现场焊接等施工空间及构件吊装顺序。 交付时未安装组件是初学者常犯的错误。 另外，应尽可能方便工人进行现场定位和临时固定。

6、节点设计还要考虑厂家的工艺水平。 例如，钢管连接节点相贯线的切割可能需要数控机床等设备来完成。

图纸准备

钢结构设计图纸分为设计图纸和施工详图两个阶段。 设计图纸由设计单位提供。 施工细节通常由钢结构制造公司根据设计图纸编制，有时也由设计单位编制。 由于近年来钢结构项目增多与设计院钢结构工程师缺乏的矛盾，有设计能力的钢结构公司参与设计图纸的编制也很常见。

1、设计图：为厂家编制详细施工图提供依据。 深度和内容要完整但不冗余。 设计图纸中载明设计依据、荷载数据（包括地震作用）、技术数据、材料选用及材料要求、设计要求（包括制造和安装、焊缝质量检验水平、涂装和运输等）、结构布置图、应明确结构的构件截面选择、主要节点结构，以利于施工细节的顺利编制。 ，并能正确体现设计意图。 应列出主要材料。

2、施工详图：又称加工图或放样图等，深度必须足够，以便在车间直接制造加工。 不相同的不同组成单元必须分别绘制，并附详细材料清单。

梁柱铰接式

刚连接的梁和柱

铰接柱底座

梁梁继续

焊接符号

注：（1）焊缝尺寸符号：a——坡口角度； b——根部间隙； p——钝边； H——坡口深度； K——焊缝圆角高度； l--焊缝长度。

(2)焊缝截面上的尺寸(如p、H、K等)标注在图形符号的上侧或下侧； 如果图形符号右侧没有标记且没有说明，则表示焊缝是连续的。

(3)当箭头指向焊缝所在一侧时，图形符号和尺寸应标注在水平线上方； 否则，应将其标记在水平线下方。

当焊缝分布不规则时，在标注焊缝代号时，宜在焊缝处加粗线（表示可见焊缝）或线条（表示不可见焊缝），如下图所示。

对于焊缝符号的表示有一个国家标准。 请下载并查看。 哈哈，我就不多说了。 这并不有趣。 读完本文，你应该明白上面的关节是什么意思了。 GB324-1988+焊缝符号表示方法 见附件

钢构件重量计算及说明

钢结构的安装工艺不同。 您可以阅读有关该计划的更多信息。 对我们的报价会有影响，但对我的计算不会有太大影响，除非他的方案需要拆解。 哈哈

钢结构的重量计算主要围绕铁的密度进行，通常为7.86。 请注意，钢和铁的质量通常相同。

铁的密度为7.8g/cm3 ---有时也用7.85

钢构件的重量实际上是体积和密度的组合。 重量以T表示，即平方数量的体积*7.86T/m3。 这是重量（重量，现实中重量是以吨为单位的，力学用牛）

在图纸上表示时，大多数符号都用汉语拼音的第一个字母来表示元件。

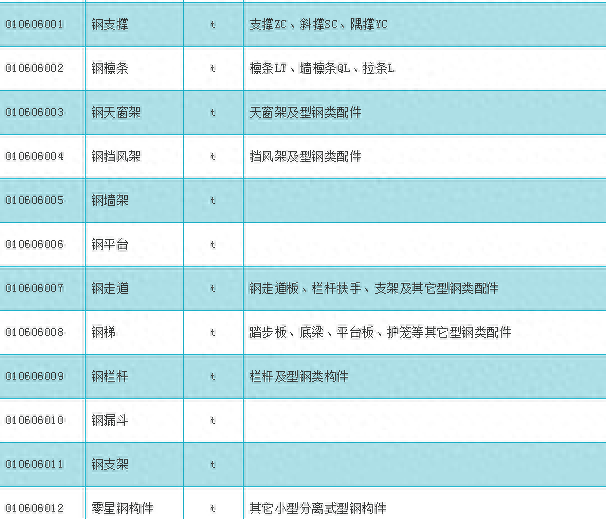

请看下表。 它是一个项目列表，后面是合并的项目。 我们稍后会讨论它们的重要性。

所包含的计算成分在计算后并入标价中。

其实我本来想的是这个表的最后应该放哪一个表，但是想了想还是决定教大家如何列出项目，不然很难计算。

钢结构是用钢板、角钢、槽钢、钢管和圆钢或冷弯薄壁型钢等热轧钢材制成的结构。 钢结构具有材料强度高、重量轻、安全可靠、易于制作等优点。 在房屋建筑中，主要用于工厂、高层建筑和大跨度建筑。 常见的钢结构构件包括屋架、檩条梁、柱、支撑系统等。

元件代码

房屋结构的基本构件，如板、梁、柱等，种类繁多，布置复杂。 为了使图示简明扼要，并明确区分构件，以便于构造、制表和参考，对每一类构件都赋予了代号。

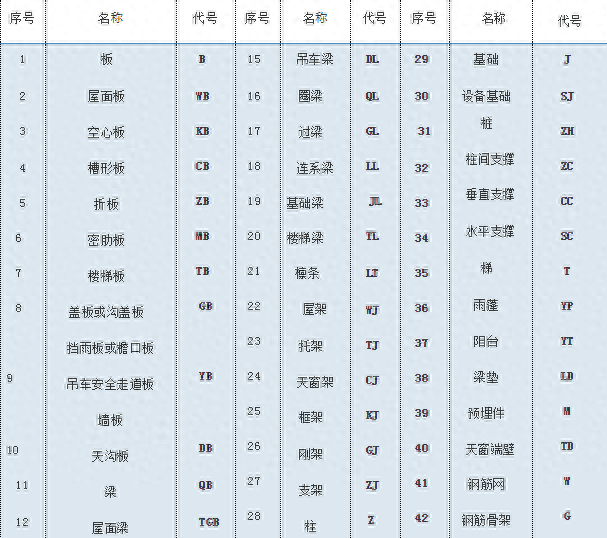

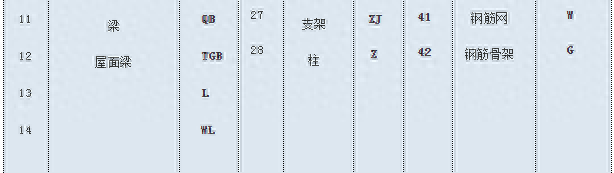

常用部件代号

代号也和以前一样，简单

型钢

工字钢：

一、概述

工字钢又称钢梁，是一种截面呈工字形长条钢材的钢材。 其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示。 例如“工作160*88*6”表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米工字钢。

2、主要用途

工字钢广泛应用于各种建筑结构、桥梁、车辆、支架、机械等。

三、型号及规格

工字钢分为普通工字钢和轻型工字钢。 热轧普通工字钢规格为10-63#。 供需双方协议供应的热轧普通工字钢规格为12-55#。 工字钢的规格也可用型号表示，型号表示腰高，单位为厘米，如I-16#。 如果腰高相同的工字钢有几种不同的腿宽和腰厚，则必须在型号右侧添加abc以区分，如32a# 32b# 32c#等。

计算

您只能查找表格或工具。 注意，它与H型钢不同，因为它是成品。 只需找出每米有多少米并将其相乘即可。 钻孔不会扣分（哈，以后都会有这种情况）我就不多说了，跟配额和清单是一样的）

H型钢

是一种断面面积分布更优化、强重比更合理的经济断面高效型材。 因其截面与英文字母“H”相同而得名。 H型钢具有抗弯能力强、施工简单、节省成本、结构重量轻等优点，得到了广泛的应用。

热轧H型钢的表示方法：

H型钢分为宽翼缘H型钢（HK）、窄翼缘H型钢（HZ）和H型钢桩（HU）三大类。

表达方法为：高度H 宽度B 腹板厚度t1 翼板厚度t2，如H型钢Q235、SS138620186532，表示为宽翼缘H型钢，高度为200mm，宽度为200mm，腹板厚度8mm，翼板厚度12mm。 其牌号为Q235或SS400。

热轧H型钢的优点：

H型钢是一种新型经济型建筑钢材。 H型钢具有经济合理的截面形状和良好的力学性能。 轧制时，截面上各点的延伸量比较均匀，内应力较小。 与普通工字钢相比，具有截面模数大、重量轻、节省金属等优点，可使建筑物结构减轻30-40%； 并且由于支腿内外侧面平行，支腿端部成直角，因此可以组装成部件，可节省25%的焊接、铆接工作量。 常用于要求截流能力大、截面稳定性好的大型建筑物（如工厂、高层建筑等）以及桥梁、船舶、起重运输机械、设备基础、支​​架、基础桩等

H型钢主要用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路电力支架、铁路沿线钢结构桥梁等。非常适合集装箱和移动房屋。 、各类车库、箱式列车、电气支架、各类场馆、小型别墅制造行业。

热轧H型钢根据不同用途，合理分配截面尺寸的长宽比，具有优异的力学性能和优越的使用性能。

焊接H型钢生产工艺流程

钢板——自动分条——装配——自动埋弧焊——探伤——翼缘校正——腹板校正——端面处理——喷砂除锈——喷漆。

全自动埋弧焊生产线的切割、装配、焊接均由微机控制，确保生产的H型钢尺寸精度和焊缝质量符合国家标准。

钢结构建筑结构简单、重量轻，扩大了建筑内部空间，节省钢材，安装工期短。 屋顶和墙壁均采用彩色压型钢板，使建筑更具现代感。

其实看他的手艺你就明白了。

这家伙是钢板焊接而成的，当然焊接的质量更高。 这也和工字钢不同，所以我们可以计算一下。

H型钢重量（2*b*t2+h*t1-2*t1*t2）*7.85*L/1000000

H型钢表面积（4*b-2*t1+2*h）*L/1000

如下所示

所以我们可以直接从成分算出来，就是钢板的重量

计算时，大多数计算都是直接按照标注尺寸进行的。

1、钢板（含钢带）的分类：

1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板

2、按生产方法分类：（1）热轧钢板（2）冷轧钢板

3、按表面特性分类：（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩涂钢板

4、按用途分类：（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）铠装钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8） ) 电工钢板（硅钢片） (9) 弹簧钢板 (10) 其他

2、普通、机械结构钢板常见日本品牌

1、日本钢（JIS系列）牌号中的普通结构钢主要由三部分组成。 第一部分表示材质，如：S（Steel）表示钢，F（Ferrum）表示铁； 第二部分表示不同的形状、类型、用途，如P（PLAte）代表板材，T（Tube）代表管子，K（Kogu）代表工具； 第三部分代表特征数，一般为最小抗拉强度。 例如：SS400——第一个S代表钢，第二个S代表“结构”，400是抗拉强度下限400MPa，整体代表抗拉强度为400MPa的普通结构钢。

2. SPHC——第一个S是Steel的缩写，P是PLate的缩写，H是Heat的缩写，C是Commercial的缩写。 整体表示一般采用热轧钢板和钢带。

3、SPHD——表示冲压用热轧钢板及钢带。

4、SPHE——表示深冲用热轧钢板及钢带。

5、SPCC——表示普遍使用的冷轧碳素钢板及钢带，相当于我国的Q195-215A级。 第三个字母C是Cold的缩写。 当需要保证拉伸试验时，在牌号末尾加T，表示SPCCT。

6、SPCD——代表冲压用冷轧碳素钢板及钢带，相当于我国08AL（13237）优质碳素结构钢。

7、SPCE——代表深冲用冷轧碳素钢板及钢带，相当于我国的08AL（5213）深冲钢。 当需要保证非时效性时，在等级末尾添加N，表示SPCEN。 冷轧碳素钢板及钢带调质代号：退火状态为A，标准调质为S，1/8硬度为8，1/4硬度为4，1/2硬度为2，硬度1、表面处理代号：D为哑光轧制，B为光亮轧制。 例如SPCC-SD代表标准调质、亚光精轧，一般采用冷轧碳板。 又如SPCCT-SB，代表经过标准回火和光亮处理的冷轧碳板，要求保证机械性能。

8、JIS机械结构钢牌号表示方法为：S+碳含量+字母代号（C、CK），其中碳含量用中间值×100表示​​。字母C：代表碳。 K：代表渗碳钢。 例如碳轧板S20C的含碳量为0.18-0.23%。

3、我国和日本硅钢片牌号如何表示

1.中国品牌表示方法：

（1）冷轧无取向硅钢带（片）的表示方法：DW+铁损值（频率为50HZ时，正弦波形的磁感应强度峰值为单位重量的铁损值） 1.5T.)+100倍厚度值100倍。 例如DW470-50代表冷轧无取向硅钢，铁损值为4.7w/kg，厚度为0.5mm。 新型号现在表示为50W470。

（2）冷轧取向硅钢带（片）的表示方法：DQ+铁损值（频率为50HZ，正弦磁感应峰值为1.7T时单位重量的铁损值。）+100倍厚度值倍。 有时在铁损值后加G以表示高磁感。 例如DQ133-30代表铁损值为1.33、厚度为0.3mm的冷轧取向硅钢带（片）。 新型号现在表示为 30Q133。

(3)热轧硅钢板热轧硅钢板用DR表示。 按含硅量分为低硅钢（含硅量≤2.8%）和高硅钢（含硅量>2.8%）。 表示方法：DR+铁损值的100倍（50HZ重复磁化正弦变化的磁感应强度最大值为1.5T时单位重量的铁损值）+厚度值的100倍。 例如DR510-50代表铁损值为5.1、厚度为0.5mm的热轧硅钢板。 家电用热轧硅钢片的牌号用JDR+铁损值+厚度值表示，如JDR540-50。

2、日本品牌表示方法：

（1）冷轧无取向硅钢带由公称厚度（扩大100倍的值）+代号A+铁损保证值（频率为50HZ、最大磁通密度为100倍时的值扩大100倍）组成。 1.5吨）。 例如50A470代表厚度为0.5mm的冷轧无取向硅钢带，保证铁损值≤4.7。

（2）冷轧取向硅钢带由公称厚度（数值扩大100倍）+代号G：表示普通材料，P：表示高取向材料+铁损保证值（频率为50HZ，最大磁通密度is 1.7T The value after the iron loss value is expanded by 100 times). For example, 30G130 represents a cold-rolled oriented silicon steel strip with a thickness of 0.3mm and a guaranteed iron loss value of ≤1.3.

4. Electroplated tin plate and hot-dip galvanized plate:

1. Electroplated tin plate

Electroplated tin-plated thin steel plates and steel strips, also known as tinplate, are tin-plated on the surface. They have good corrosion resistance and are non-toxic. They can be used as packaging materials for cans, internal and external sheathing of cables, instrumentation and telecommunications. Parts, flashlights and other small hardware.

Steel plate, because most of the components are steel plates, whether it is a triangle or not, it must be calculated as a circumscribed quadrilateral. Of course, it is easier to calculate if it is a quadrilateral.

The weight of the steel plate is as follows: A*B*t*7.85/1000000000

AB is the length and width of the steel plate, t is the thickness of the steel plate

One thing I forgot is that the descriptions of these formulas are all in millimeters (because of the dimensions on the picture), but the weights obtained are all in tons.

Let's stop talking about components here. To be honest, you can basically figure it out using the forum's tools and information. If it doesn't work, you can still ask. 我的步骤：

1. Steel structure calculation

1.Confirm drawings

Those who are familiar with the drawings, but experienced people, need to do this process. They only need to take a rough look at them, familiarize themselves with the drawings in the middle of calculating the engineering quantities, and look at the symmetry and repeatability of the components in the drawings to speed up subsequent calculations.

2.Start calculating preparation

Prepare a computer, a calculator (function), table calculation software in the computer (it is best to prepare software that can edit graphics and formulas, hardware manuals, atlases, and specifications. For the software, I use tables for calculations and add my own customizations. steel structure formula.

When calculating, only the above quantities are calculated according to the list requirements. No additional work is required for painting. For other steel structure accessories (flooding, awnings, gutters), you can add the corresponding panels according to the roof code 010605001-002. The unit can be m (same type). The specific steps for steel structure measurement are as follows:

Ø Carry out separate calculations for the integral steel frame. During separation, the steel sections fixed (welded, etc.) to the main components are generally incorporated into the main components. First, the steel columns and steel beams are classified and calculated according to the axis model, and the associated Related steel components such as connecting plates, node plates, purlin brackets, and wall brackets (connected to the steel frame). Generally, the length of the steel profile is according to the drawing. I divide the profile steel into two types: one-dimensional steel, such as For steel bars, angle steel, etc., the weight per meter is generally given in the manual. For one-dimensional components, the length of the component is mainly calculated, and it can also be calculated according to the horizontal and vertical dimensions. The second type is two-dimensional steel, such as steel plates, and the weight per meter is generally given in the manual. Square meter weight.

Ø Carry out hierarchical calculations from bottom to top, calculate according to the list (or quota) classification, calculate the weight of anchor bolts, separate calculations, and divide the bolts into screws (calculated according to round steel), gaskets (calculated according to steel plates), nuts (calculated according to steel plates) I personally think it cannot be included in the engineering quantities) The combined weight is incorporated into the engineering quantities in the list; for support calculations, braces, diagonal braces, and corner braces are calculated according to actual conditions. When calculating connecting plates, they can be incorporated into the main structure or supports; purlins, walls Purlins, braces, and diagonal brace casings are summarized according to classification and location, and the purlin overlap length is calculated according to the drawing requirements;

1.Precautions

Sometimes the markings on the drawings are not clear (for example, some connecting plates are marked: t=6~10mm, which means that this connection is made of scraps, and steel plates from 6mm to 10mm can be used. When calculating, the larger is usually smaller. In The irregular or polygonal steel plates in the list are calculated by multiplying the circumscribed rectangular area multiplied by the thickness multiplied by the theoretical mass per unit, which can be compared with your own quota of project quantities to make your price comprehensively satisfactory.

Which table is used for calculation? I have already posted it before.

2. Steel structure pricing management

The contractor submits the construction drawings and bill of quantities to the construction unit, and the construction unit makes a quotation and selects the appropriate construction unit. The content of the construction drawings only includes civil engineering projects (including pile foundations, cap foundations, ground beams, ring beams, etc.) structure and brick masonry, door and window engineering, ground and other general decoration projects), the list items list civil construction projects and steel structure projects. The civil construction list is calculated based on the drawings. Since there are no drawings at the time of bidding, the steel structure project list is based on the portal frame structure. When conducting budget index analysis, in reality, the general steel structure volume is about 20~30kg per square meter, but now foreign steel structure manufacturers have designed the volume to be less than 20kg. The content analysis of steel frames, supports, purlins, and anchor bolts is based on In the table below, the calculated quantity based on the inventory is 28kg/m2. (I'm talking about the portal steel frame)

成员

bolt:

steel roof truss

钢支撑

steel purlin

Tonnage occupied

1%

67%

7%

25%

The above is an example I made

Of course, when calculating the amount, you need to know the initial

Can the weight of additional products such as pins, bolts, and welds be included in the weight?

我希望你能支持我。 In fact, as you can see, I basically didn't talk about calculations. What I talked about was just looking at the pictures. That's right, you can do calculations after looking at the pictures. 。
