1 简介

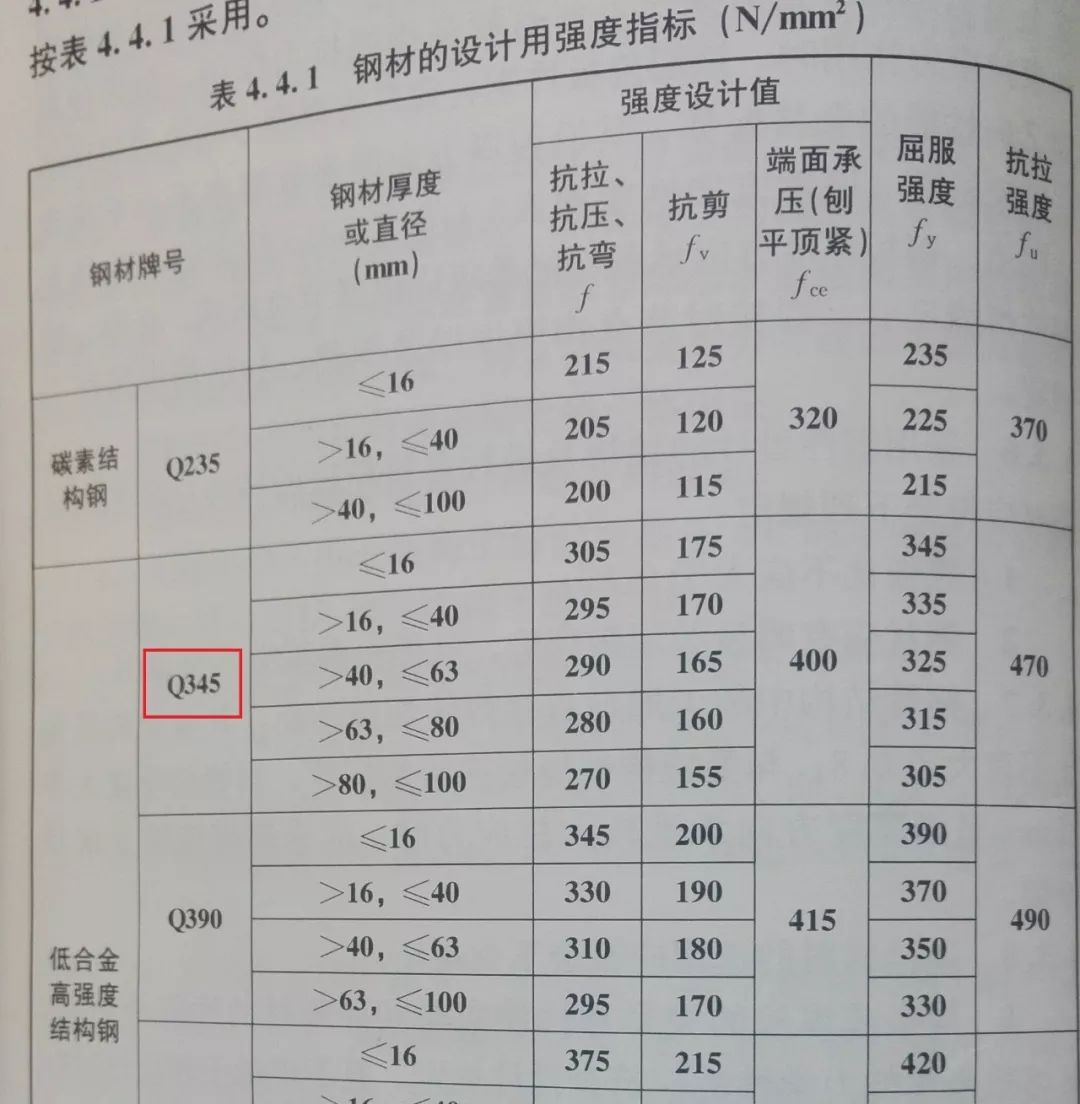

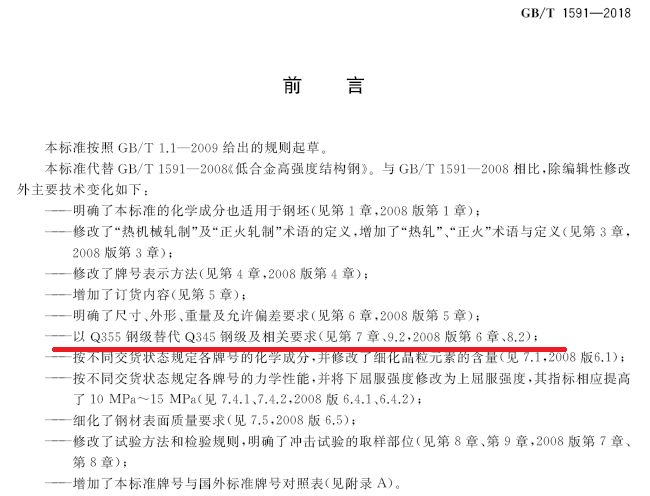

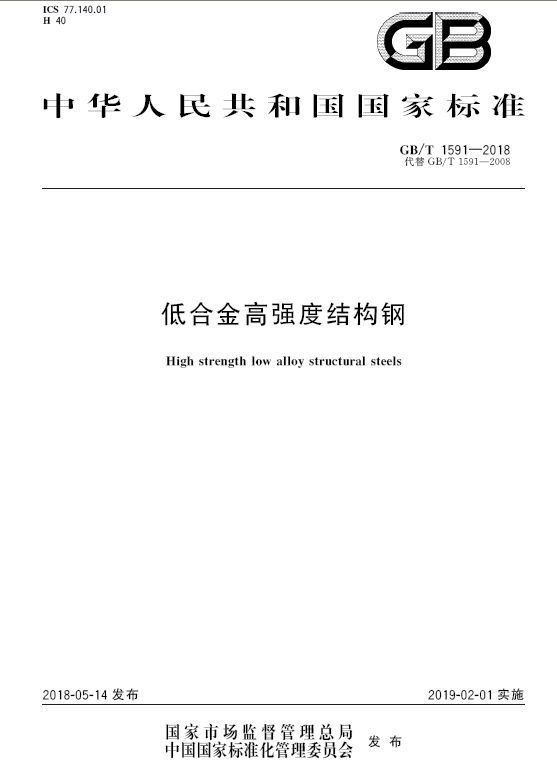

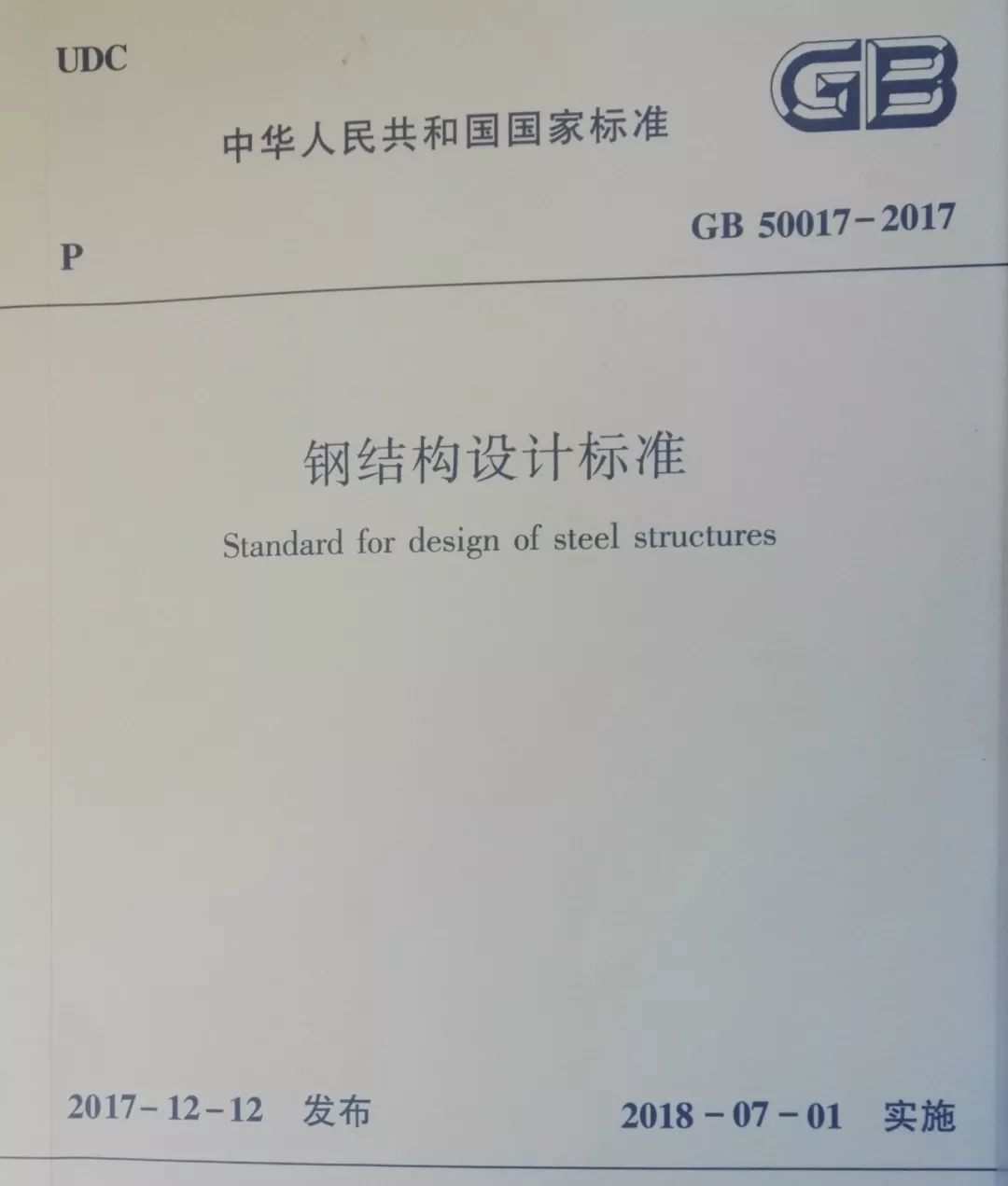

千呼万唤后,他出来了,手里还拿着琵琶,半遮着脸。 GB5017-2017《钢结构设计标准》最终于2017年12月12日发布,并于2018年7月1日实施。在该国家标准中土木工程 钢结构,列出了低合金高强度结构钢Q345,符合GB/T 1591- 2008年《低合金高强度结构钢》。 国家标准GB/T 1591-2018《低合金高强度结构钢》于2018年5月14日发布,2019年2月1日实施。在前言中明确表示Q355钢级将取代Q345钢级。 这意味着《钢结构设计标准》需要对该部分进行修订和升级。

土木工程 钢结构_土木工程钢结构专业_土木工程钢结构设计

土木工程 钢结构_土木工程钢结构设计_土木工程钢结构专业

土木工程钢结构专业_土木工程钢结构设计_土木工程 钢结构

土木工程 钢结构_土木工程钢结构专业_土木工程钢结构设计

208版和18版标准的区别

GB/T 1591-2008《低合金高强度结构钢》与GB/T 1591-2018《低合金高强度结构钢》的区别从以下两个方面进行比较:化学成分和机械强度。

1)化学成分

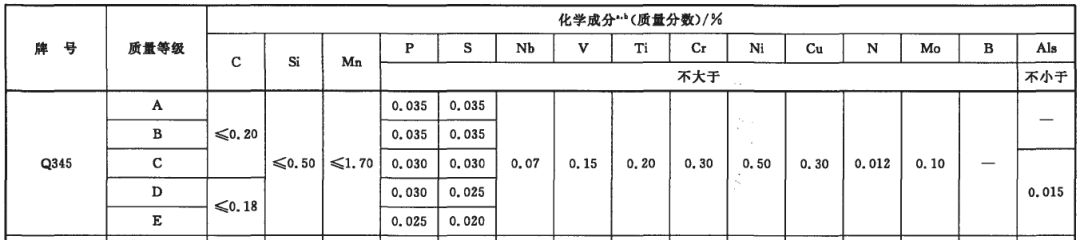

GB/T 1591-2008《低合金高强度结构钢》

土木工程钢结构专业_土木工程 钢结构_土木工程钢结构设计

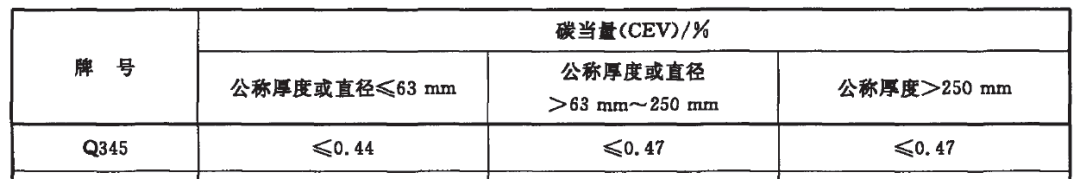

碳当量

土木工程钢结构专业_土木工程钢结构设计_土木工程 钢结构

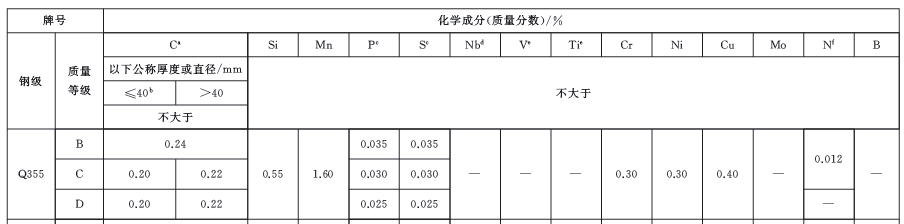

GB/T 1591-2018《低合金高强度结构钢》

土木工程 钢结构_土木工程钢结构专业_土木工程钢结构设计

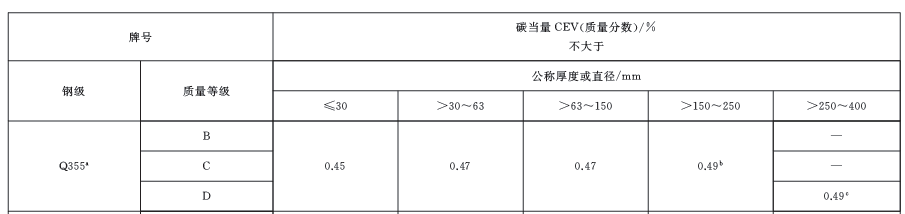

碳当量

土木工程钢结构专业_土木工程 钢结构_土木工程钢结构设计

概括:

08版标准Q345分为A至E 5个质量等级,18版标准Q355分为B至D 3个质量等级。2008版标准对大多数物质的含量上限提出了要求。元素,而第18版标准对部分元素的含量上限提出了要求。 两者之间存在细微差别。

其中,18版标准中元素C、Si含量上限高于08版标准。

18版标准对Nb、V、Ti、Mo、B等元素的含量没有上限要求。

两个标准中要求元素S、Cr和N的上限相同。

元素P含量仅略低于优质D级钢的18版标准,略低于08版标准。

18版标准中元素Mn含量上限略低于08版标准。

18版标准中元素Cu含量上限略高于08版标准。

第18版标准中元素Ni含量上限略低于08版标准。

此外,碳当量要求上限高于18版标准。

一般来说,差别不大。 对于满足08版标准化学成分要求的钢材,满足18版标准化学成分要求并不困难。

土木工程 钢结构_土木工程钢结构设计_土木工程钢结构专业

2)机械强度

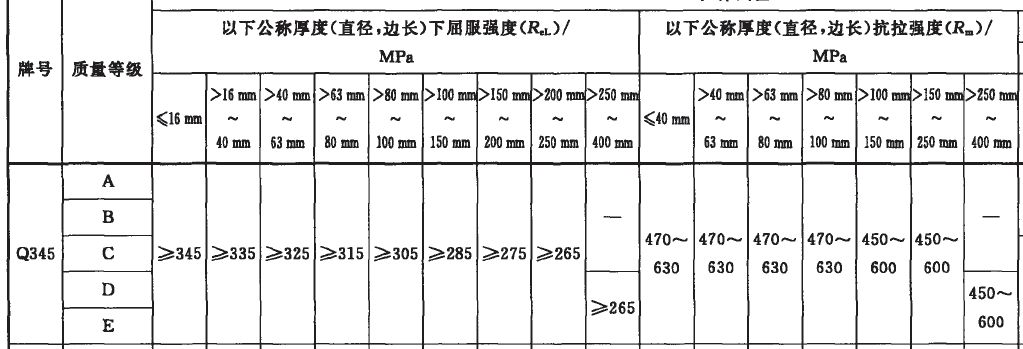

GB/T 1591-2008《低合金高强度结构钢》

土木工程钢结构设计_土木工程钢结构专业_土木工程 钢结构

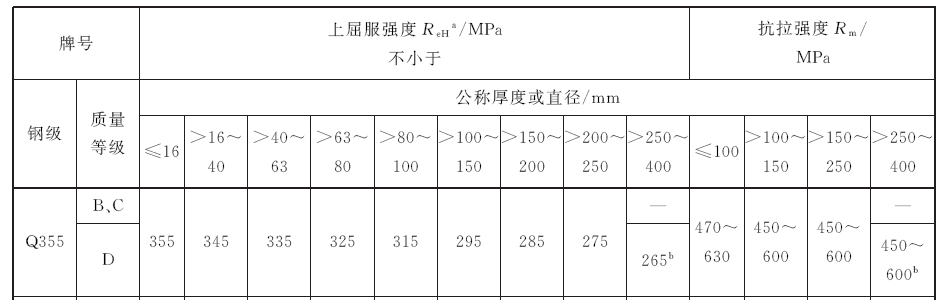

GB/T 1591-2018《低合金高强度结构钢》

土木工程钢结构设计_土木工程钢结构专业_土木工程 钢结构

概括:

表中08版标准Q345的拉伸强度(Rm)与18版标准Q355的拉伸强度(Rm)一致。 08版屈服强度标准Q345采用下屈服强度(屈服下限)ReL,第18版标准Q355采用上屈服强度(屈服上限)ReH。 除板厚250mm~400mm外,其他板厚Q355钢级的屈服强度比Q345钢级高10MPa。

小编认为,从机械强度的角度来看,该材料是同一种材料,只是屈服上限比屈服下限高了10MPa。 第18版标准按屈服上限命名,08版标准按屈服下限命名。 这只是一个不同的名字。

3产量上限和下限

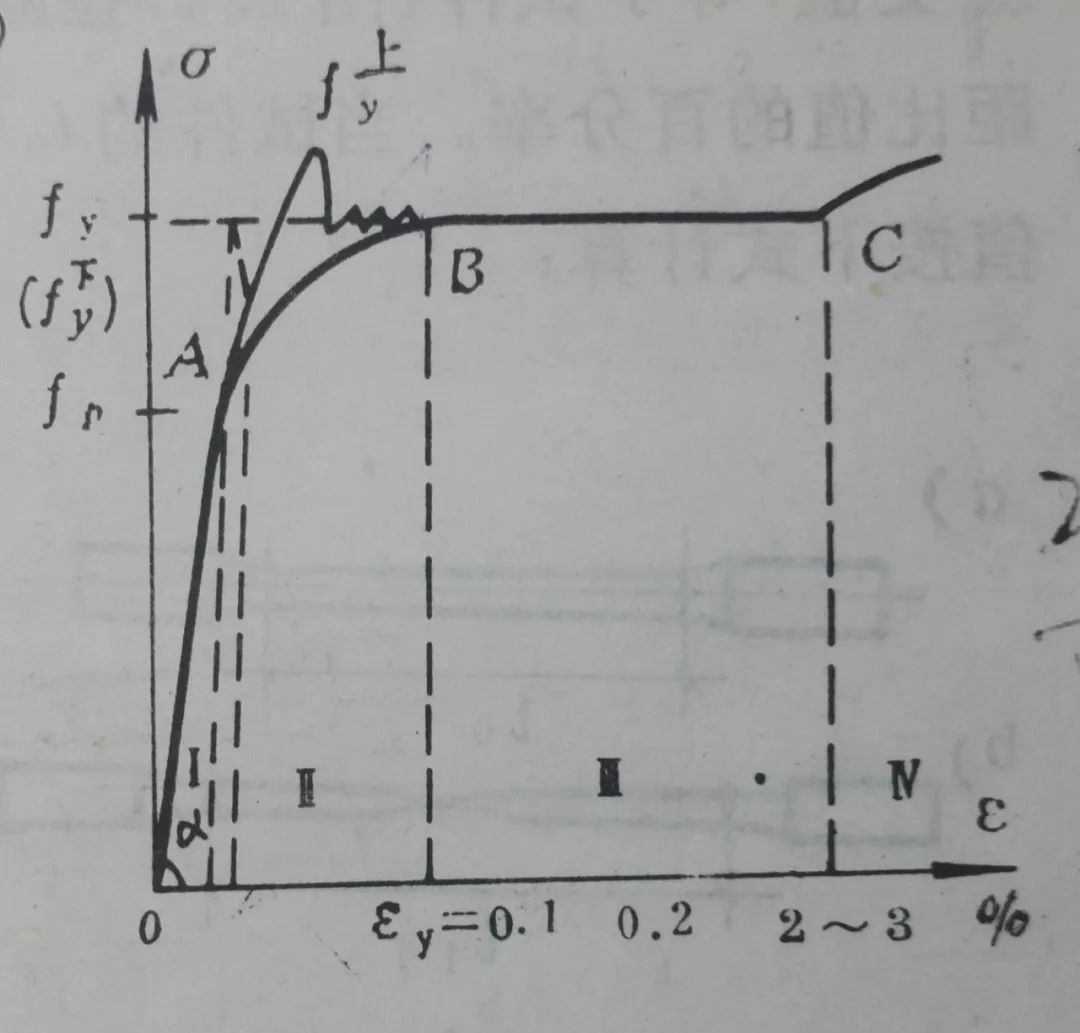

下图中AB段的曲线为钢材拉伸曲线的弹塑性阶段。 从比例极限fp到屈服点fy,实际上并不是一条平滑的曲线。 当开始进入塑性流动范围时,曲线波动较大,然后逐渐趋于稳定。 最高点和最低点分别称为上屈服点(上面的fy)和下屈服点(下面的fy)。

上屈服点与试验条件(如加载速率、试件定心精度等)有关; 下屈服点的数值对试验条件不敏感,因此我国标准在计算中一直采用下屈服点作为材料抵抗力的标准(用fy表示)。

土木工程钢结构专业_土木工程 钢结构_土木工程钢结构设计

4如何更改姓名

为什么要改名? 小编个人理解为一种应对策略。 由于ISO标准和欧洲标准都有屈服强度为355MPa的钢号,因此国际上采用屈服强度上限(屈服上限)来定义钢号,而中国标准则采用屈服强度下限(屈服下限) ) 来定义钢种。 虽然属于同强度级别,但从字面上看,Q345的强度低于国际标准,有点吃亏。 为了中国标准“走出去”,使中国标准钢材国际化,我们也采用屈服上限来定义钢种,因此Q355钢种取代了Q345钢种。 如果你把这个带到国际社会,你会发现我们都是一样的,所以我们不要进行不必要的言语争执。

那么为什么要调整化学成分元素的上限要求呢? 我猜是为了适应国际标准,与世界接轨。 我还没有看到细节。

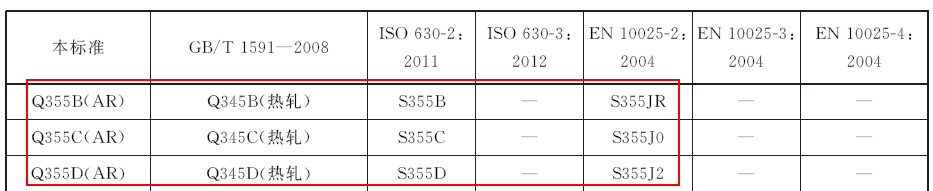

因此,第18版标准提供了中国标准与国际钢铁标准的比较表。

土木工程 钢结构_土木工程钢结构设计_土木工程钢结构专业

5 敲黑板,集中注意力

春节后,2018版标准将生效。 那么原厂生产的Q345是否需要打折出售呢? 小编认为,东西还是同一个东西,只是名字变了而已。 但应该做一些验证工作:

1)原Q345钢的化学成分是否符合现行2018版标准Q355的要求;

2)机械强度方面,通过拉伸试验来确定原Q345的屈服上限能否达到355MPa。 但上屈服点与试验条件(如加载速率、试件对中精度等)有关,对试验操作人员具有重要意义。 要求比较高。

如果满足以上条件,则按Q355即可。

在钢结构设计标准方面,为了达到原来的强度设计值,屈服强度已经提高,材料的估算成分系数也必须提高。

个人意见,仅供参考,欢迎评论。
