土建估算师如何进行钢结构厂房的计算？没那么复杂

屋顶系统和墙壁系统

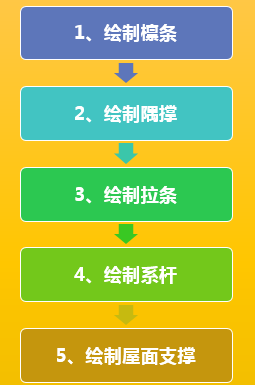

5个基本组成部分

(1)画檩条

基本步骤：

1. 根据屋顶系统布局图上的标记创建檩条。

2.切换到3D状态，点击右上角的“部署屋顶檩条按钮”。

3、选择起点钢梁和终点钢梁，点击鼠标右键确认——选择檩条排列的平面——点击鼠标右键确认——选择檩条排列的基线（根据到图纸） - 单击鼠标左键确认。

4. 根据檩条布置节点详细信息输入参数。

5. 单击“确认”完成排列。

注意：

参数化布置檩条时，首先要保证钢梁上表面齐平（上一课的内容），其次要保证钢梁和檩条在同一层。

(2) 绘制角支撑

基本步骤：

基本操作步骤同上，按照软件提示框操作即可。

注意：

角撑的布置还需要保证钢梁上表面齐平。 另外，在输入参数时，除了看角撑（檩条）节点详细信息外，还需要看《屋顶檩条布置图》布置方法中的角撑。

(3) 绘制拉杆

基本操作：

基本上与檩条的布置相同。

注意：

排列支架时，请注意所选区域。 在实际的图纸中，一个屋顶可能有多种支撑的布置方式厂房钢结构图纸，所以看图纸时要小心。 针对不同的区域选择不同的布局方式。

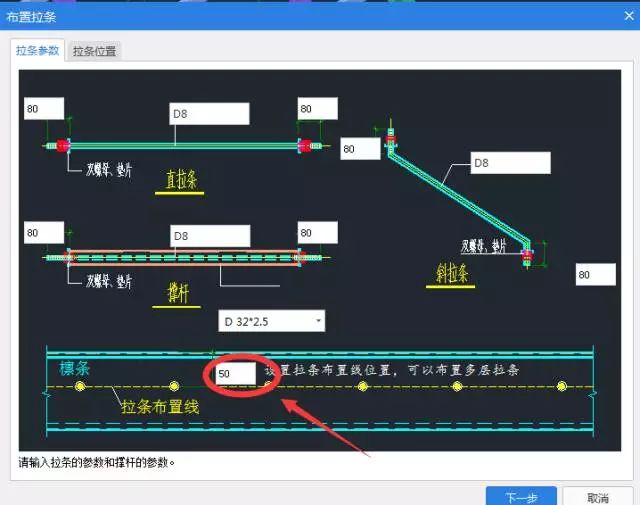

当需要排列多层牙套时，只需执行多次操作并调整下图红圈内的参数即可（每次不同即可）。

(4)拉拉杆

基本操作：

与檩条基本相同。

注意：

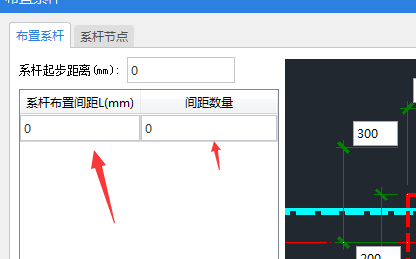

当间距数量和拉杆排列间距两个数据输入为零时，仅排列一根拉杆。

(5) 争取支持

基本操作：

基本上与檩条的布置相同。

注意：

需要先布置屋顶支撑，然后布置拉杆。 支撑件需布置在拉杆和钢梁围成的矩形范围内。

墙体支撑（柱间支撑）是通过构建列表中的组合施工创建的——点击组合构建列表——选择柱间支撑——新建柱间支撑，选择需要的样式——根据图纸输入参数——单击完成并手动将其放置在您想要的位置。

其他组件和技术

(1) 天沟

大多数天沟都是异形结构，所以现在我们没有统一的风格。 具体抽奖方式，可以关注本周四（5月11日）下午3:00直播。

(2) 吊车梁

起重机梁是门式刚架中非常常见的类型。 由于吊车梁与牛腿等细节相连，因此有两种绘制吊车梁的方法：

1、在轴网上画出吊车梁后，调整标高。

2. 爆炸牛腿厂房钢结构图纸，找到占领点，并绘制吊车梁。
