提高钢网工程安全，挠度测量不可忽视

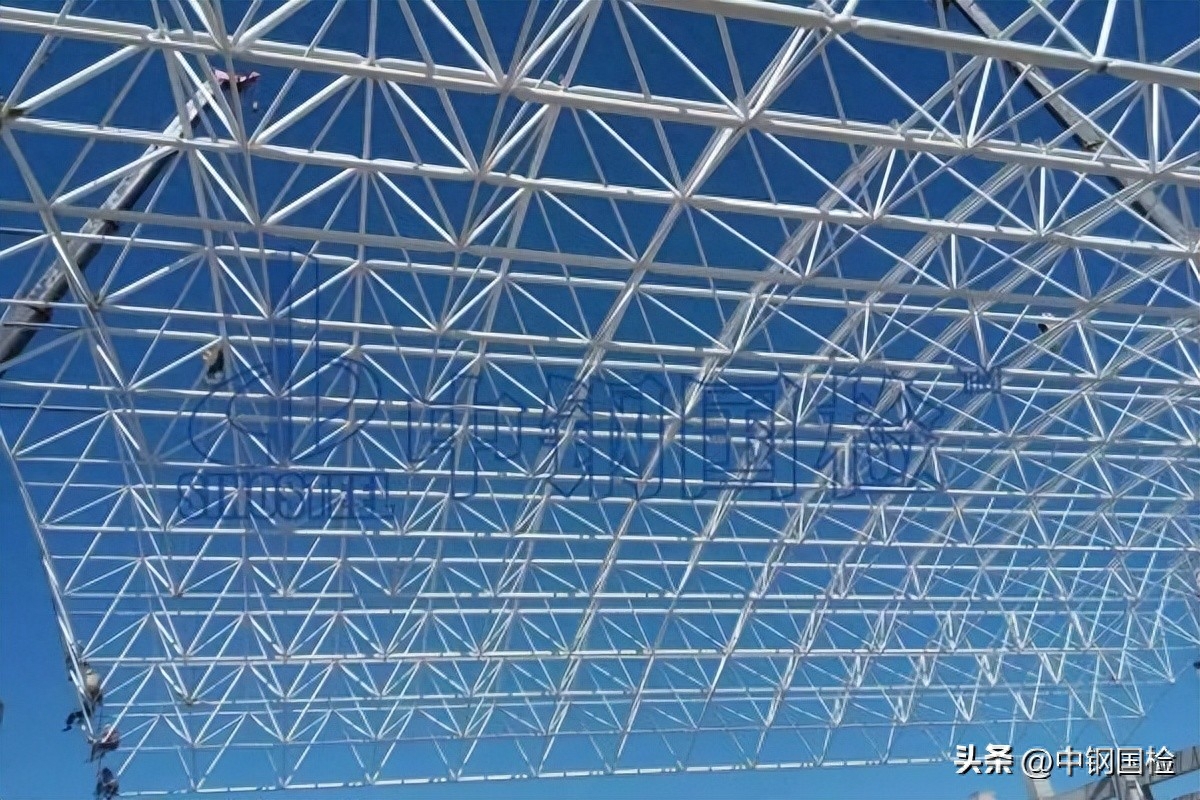

随着我国经济和科技的发展，钢网架结构作为一种新兴的建筑技术，以其高效的受力性能、新颖美观的形式、施工快捷方便而受到人们的青睐。 广泛应用于体育场馆、会议场馆中心、文化设施、交通枢纽甚至工业厂房的建设。

钢网架结构一般空间跨度较大，安装精度要求较高。 电网工程施工过程中，需严格按照GB 50205-2020《钢结构工程施工质量验收规范》和JGJ 8-2016《建筑物变形测量规范》等标准进行检测和工程质量控制。

其中，挠度测量是钢网架工程交付验收和建筑运行管理安全监控的重要组成部分。 挠度值是否满足设计及相关标准要求，是钢格板本身能否满足安全可靠性要求的重要因素。 一个参数。 因此，正确测量钢网架结构的挠度值对于工程交付验收和建筑物的安全使用至关重要。

钢格栅挠度测量

1、高程基点布置

根据检测现场的能见度条件，在钢网工程地面上布置合理的水平点。 所铺设的水平点为封闭水平，精度不低于三级。 这样可以保证挠度检测时检测点坐标和高程的统一。

2. 坐标系和高程系

采用独立的坐标系，方向可以以钢格板某一边的长度为0方向。 采用假设高程系统钢结构挠度检测作业指导书，以某一水平点为±100高程。

3、偏转观测点布设及高程测量

GB 50205-2020《钢结构工程施工质量验收规范》规定，钢网架结构在总装后和屋面工程竣工后应分别测量挠度值，测量的挠度值不应超过相应设计值的1.15倍。

检查数量：跨度24m及以下钢网架结构，测量下弦中心点； 跨度大于24m的钢网架结构，测量下弦中心点和各下弦跨度的四分之一点。 在图纸上选择一个有代表性的下弦轴，并记录每个选定轴上螺栓球的半径和切削量。

(1)钢格栅下弦球高度值采用测距三角高法。 全站仪在使用前必须进行验证或校准。 全站仪必须放置在布置好的水平点上，并严格居中、找平。

(2) 设置测站，确定后视后，改变仪器棱镜常数。 观察下弦球的平坦表面。 为了保证无棱镜测量的精度，仪器与瞄准目标的水平距离不宜太远，大致绕该轴的上下轴线，角度必须在40°至60°之间。 瞄准下弦球的下切割面，使激光点尽可能靠近球的中心。

(3)测量时，每个观测点观测3次，相互之差不大于2mm，取平均值作为最终观测值。

利用测量的下弦球螺栓的坐标来计算螺栓球的水平距离L，还可以检测螺栓球是否存在水平偏差。

4、钢网架屋面各轴观测点挠度计算

测量螺栓球高程两次，根据JGJ 8-2016《建筑变形测量规范》7.5.3给出的挠度计算公式计算螺栓球中心沉降量，用于计算网格轴的偏转。

总结

随着时代的发展和科学技术的不断进步，高层建筑钢结构网架挠度测量对测量精度的要求越来越高。 因此，在检测过程中，需要根据工程的实际情况钢结构挠度检测作业指导书，选择合适的挠度测量方法，并对钢网架结构的验收标准、观测点的选择与布置、挠度的计算等进行分析。以避免检验过程中误操作的发生。 正确检测钢格栅的挠度值，确保工程结构安全质量。
