关于工字钢的小知识

#DarkBlueSL03全新上市#

钢结构是用厚板、热轧型钢或冷弯薄壁工字钢制成的结构。 钢结构的构件是工字钢和厚板。 预制钢结构构件通常建议直接使用工字钢，这样可以减少制造工作量和成本。 当工字钢规格不够合适或预制构件较大时，则采用厚板。 在工业建筑及构筑物的检验鉴定过程中，难免会接触到各种工字钢。 下面我们就来说一下关于工字钢的这些小知识。

01热轧H型钢、焊接H型钢、型钢

热轧H型钢

经轧制而成，翼缘两侧均为平面，翼缘与纵梁交接处有圆弧倒角。 热轧H型钢按主梁长度分为三种：宽主梁H型钢（HW）、中翼缘H型钢（HM）和窄主梁H型钢（HN）。 H型钢的表示方法是先用符号H（或HW、HM、HN）表示工字钢的型式，后加“截面总高×翼缘长度×腹板长度×翼缘长度”，为如H300×300×10×18表示截面总高为300mm、翼缘长度为300mm、腹板长度为10mm、翼缘长度为18mm的宽主梁H型钢。

焊接H型钢

它由厚板点焊而成钢结构螺栓连接规范，翼缘两侧平整钢结构螺栓连接规范，翼缘与纵梁相交处无圆弧倒角。 其表达方式与热轧H型钢相同，为“H+截面总高×翼缘长度×腹板长度×翼缘长度”。

工字钢

它是卷起来的。 工字钢拱圈外侧为坡口，翼缘端部及主梁与主梁交接处有圆弧倒角。 采用螺钉连接时，需要斜面专用垫圈辅助，且相同截面，工字钢比H型钢厚。 我国型钢有普通型和重型两种规格系列。 工字钢的表达方法是“I+截面高度”，即型钢高度的分米为机器型号。 当机器型号较大时（型号20及以上），普通型的法兰长度分为a、b、c三种，其中a型、c型代表较大的截面尺寸。 应用时选择b型更为经济合理。 两种钢的代表号为I32c、I32Q等。

实际工作中，很容易混淆热轧H型钢、焊接H型钢和型钢，这三种截面方式比较接近。 热轧H型钢、焊接H型钢和型钢的截面如下图所示。 注意区分它们。

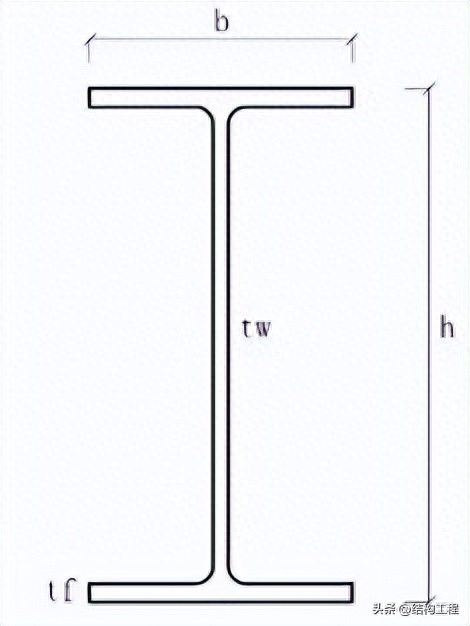

热轧H型钢

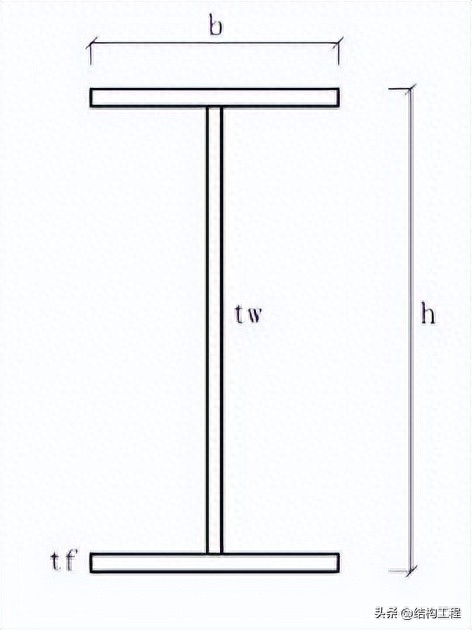

焊接H型钢

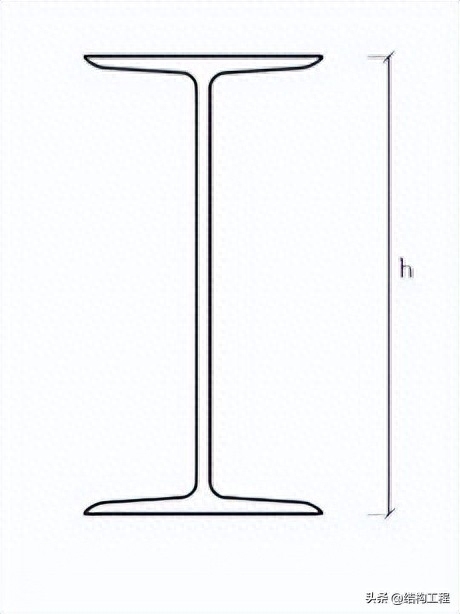

工字钢

02型钢

有两种类型：等腰和斜角。 等边角钢（又称等边钢）用边宽和边长表示。 例如∟100×10表示肢宽100mm、厚度10mm的等边角钢。 不等边角钢（也叫不等边腿钢）用两边的间距和长度来表示，如∟100×80×8等。

03槽钢

我国型钢有两个规格系列，热轧普通型钢（GB708-65）和镀锌重型型钢。 型号 14 及以上包括类型 a、b 或 a、b、c。 其中a型或c型表示长度较大的截面尺寸。 应用时选择b型更为经济合理。 热轧普通型钢的表示形式为[30a]，指的是外型高为30cm、主梁长度最薄的型钢类型。 热轧重型钢材的表示形式为[25Q]，表示外型材高度为25cm。 Q是汉语拼音“光”的拼音前缀。

04 分体T型钢

剖分T型钢是由相应的H型钢沿主梁中部等分而成。 又分为宽主梁剖分T型钢（TW）、中翼缘剖分T型钢（TM）和窄翼缘剖分T型钢（TN）三类。 其表现形式与H型钢相似。 如T225×200×8×12表示截面高度为225mm、翼缘长度为200mm、腹板和纵梁长度分别为8mm和12mm的窄主梁剖分T型槽钢。

05冷弯薄壁型钢

它由厚度为2～6毫米的薄板和厚板经冷弯或模压而成。 另外，压型钢板是近年来开始使用的薄壁铝材。 所用钢材的长度为0.4至2毫米。 它们被用作预制构件，例如重型外墙。
