青海茶厂拱形波纹钢屋架结构施工图

此图为宁夏贵州某茶厂的拱形波纹钢屋架结构，建筑面积约5000平方米。 。

啤酒厂采用钢结构，大大节省了公司的开支。 本来，使用混凝土加工桥台结构的成本是比较高的。 现在上部结构为钢结构，下部结构为吉达拱形波纹钢外墙结构，非常经济。 成本不到原始结果的一半。 如果原来的投资是投资1000平米的酿酒车间车棚钢结构图纸，现在同样的投资，可以获得双倍的厂房面积。

啤酒厂的拱形波纹钢屋架结构往往是高低跨结构车棚钢结构图纸，类似钢结构。 建筑物的空气流通良好，满足了酒、食品、粮食发酵的必要条件：促进了充分的空气流通，满足了茶叶的需要。 是工厂早期生产、加工、储存粮食的必要条件，因此这种结构方式得到了很多茶厂老板的认可。

本图中设计的拱形屋顶车间的跨度与大多数茶厂的跨度相同。 跨度15米，天钩宽50厘米。 三个厂房量化为46.2米，宽度为102.3米，即建筑面积约为5000平方米。 下面请杰达钢结构技术员吴世宽给大家详细介绍一下图纸。

右图为湖北茶厂拱形屋顶图封面图。 可以看到该项目实际上是在2021年11月完成的，当时已经竣工。

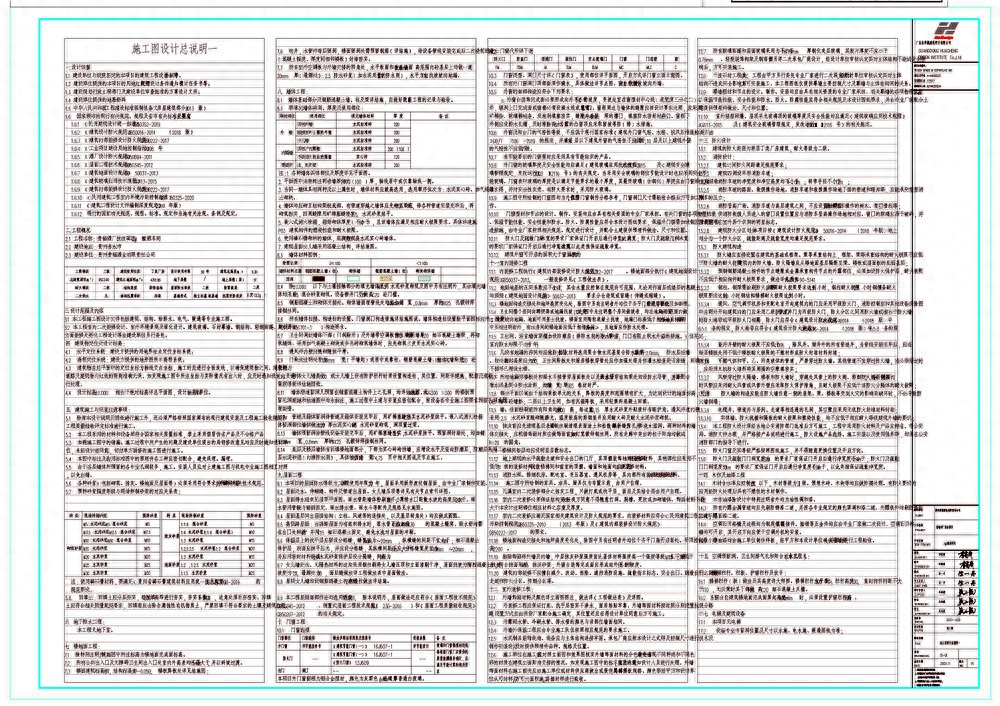

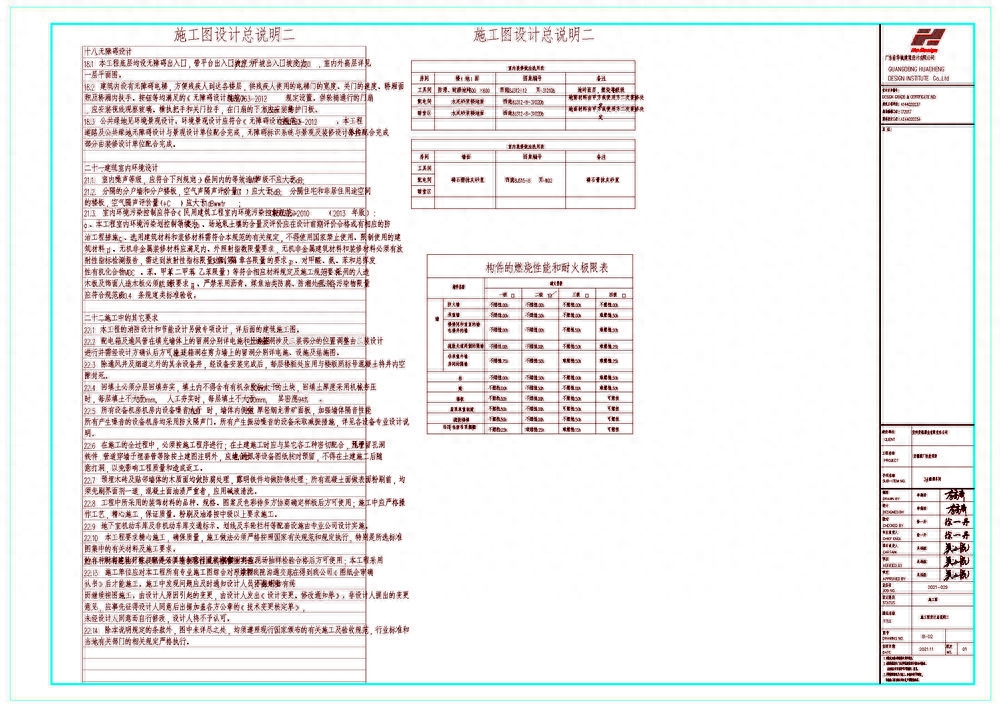

右图为啤酒厂拱形波纹钢外墙施工图。 可见，对部分外墙工程提出了以下要求：

1、本工程外墙防水等级为二级，合理使用寿命为20年。 外墙采用拱形波纹钢外墙，由专业厂家制造安装。

2、屋面防水、伸缩缝、出外墙构件及管线、女儿墙顶压等详细情况请参见相关节点索引详情。

3、屋面排水组织见屋面平面图。 雨水管距外墙的距离不应大于20米，排水口距屋檐坡度的高度应大于200米。 雨水有助于将螺母固定在墙上。 雨水排水管、雨水斗等附件及其尺寸见水施工图。

4、屋顶底座的凸出檐口结构（柱子、风道等的连接处及底座的转角处）宜做成圆弧形。

5、大跨度外墙：当大跨度外墙有组织排水时，天沟下应加设400X400X30的混凝土簸箕。 雨水管出口处必须转45%D，并用C15细石混凝土固定，防止水流磨损外墙。

6、保温层上找平层应设置格子缝，缝宽宜为5mm~20mm，纵、横向缝宽度不应小于6m； 细石混凝土保护层表面应平整压光，并设置格缝，其纵横宽度不宜小于6m，格缝间距宜为10mm~20mm，并应采用密封材料。用于填充水泥砂浆保护层，设置宽度1m的分隔缝

7、用钢丝刷清理被淹且无保温材料的女儿墙的山墙顶和立面。 外墙为陶粒混凝土圈梁，坡度为2，最薄处为30。外墙面层密封方法详见工程实践表。

8、屋顶均设有钢筋混凝土结构柱，并详细讲解了结构柱的施工。

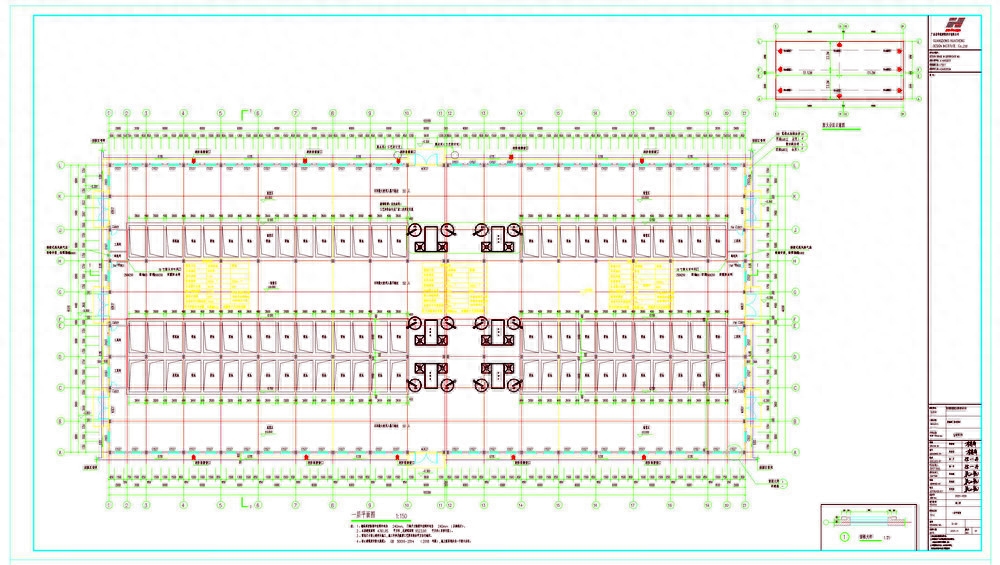

右图为底层平面图。 可见，建筑总跨46.2米，单跨15.3米，宽度102米。

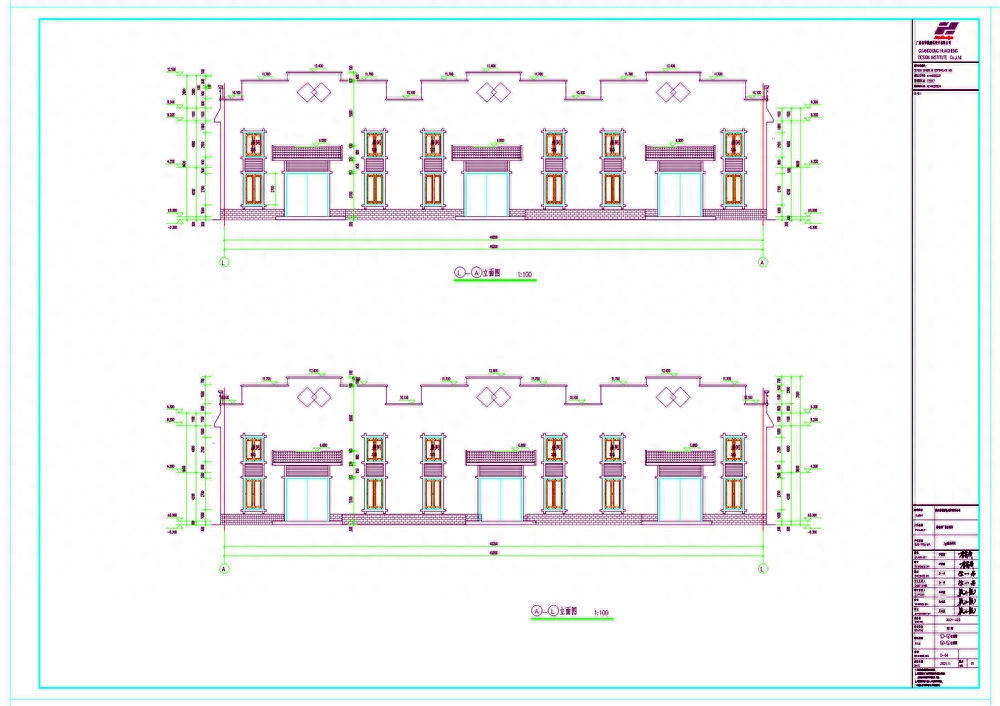

右图是啤酒厂的立面图。 侧廊是有形状的，但实际的拱形外墙结构在后面。

右图是酿酒车间的立面图。 我们可以看到它的上部结构是钢结构，里面已经安装了驱动梁和驱动梁。 下部结构为中央屋顶结构，跨度三米。

里面是这家采用钢结构和拱形波纹钢外墙的啤酒厂的全部施工图。 如有疑问，请留言。
